Студийный мультивьювер

Низкая задержка Кросс-сигнальность NMOS TTML

Студийный мультивьювер (или многоканальный мониторинг) используется в профессиональных студиях для одновременного отображения нескольких видеосигналов на одном экране или нескольких экранах. Применяется в различных областях, таких как телевещание, видеопроизводство и монтаж, трансляции, и события в реальном времени.

Основные функции и цели студийного мультивьювера:

1. Мониторинг различных видеосигналов: Мультивьювер позволяет оператору видеть несколько видеопотоков одновременно — например, сигналы с разных камер, источников видео, потоковых каналов или различных разделов видеопрограммы.
2. Обеспечение контроля за качеством трансляции: В режиме реального времени можно отслеживать, что происходит на разных экранах, что помогает вовремя заметить проблемы с изображением, звуком или синхронизацией.
3. Оптимизация работы на студии: Операторы и режиссеры могут быстро переключаться между видеопотоками, выбирать нужный сигнал для трансляции или записи, минимизируя время реакции.
4. Подготовка контента для трансляций: Мультивьювер помогает следить за поступающим контентом, готовя его для эфира, редактируя и выбирая нужные элементы для прямого эфира.
5. Гибкость и кастомизация: В зависимости от конфигурации, мультивьювер может отображать различные форматы видео, такие как SD, HD или 4K, и поддерживать различные интерфейсы (например, HDMI, DVI).

Применение студийных мультивьюверов особенно важно в сложных и высокоорганизованных проектах, где требуется точный контроль за множеством видеопотоков одновременно.

Студийный мультивьювер — это комплексное устройство, включающее как аппаратные, так и программные компоненты для управления и отображения множества видеопотоков в реальном времени.

В качестве студийного мультивьювера может выступить MultiProbe от компании Стрим Лабс.

Ключевой функционал

• Отображение в реальном времени
• Визуальное уведомление об ошибках
• Низкая задержка SMPTE 2110/2022-6 для видеостены
• Возможность удаленного мониторинга любого потока в любом разрешении

Функциональные возможности

• Одновременная поддержка различных входных интерфейсов
• Многоканальная визуализация видео и аудио
• Настройки/пресеты визуализации: видеостены, мозаики
• Гибкие ячейки настроек/пресетов: разрешение, сетка
• Разрешение входного видеосигнала до 4K (SD, HD, 4K/UHD)
• Поддержка любых выходов дисплея: HDMI, DVI
• Поддержка популярных плат видеозахвата

MultiProbe как студийный мультивьювер

MultiProbe состоит из необходимых ключевых компонентов, обеспечивающих одновременный визуальный мониторинг множества видеопотоков.

1. Видеовходы

Подключение видеосигналов через различные интерфейсы:

• SDI – стандартный интерфейс для профессионального видео
• HDMI – для потребительских и полупрофессиональных решений
• IP – передача видео по сети (ST 2110, ST 2022-6, SRT, NDI, UDP/RTP, MPTS/SPTS, RTSP/RTMP, T2-MI)
• PCI-E – карты с различными протоколами (Ethernet LAN (SFP), ASI BNC, RF tuner)

2. Монитор просмотра (или несколько)

Режимы отображения:

• Локально: мозаика, динамическое переключение, акцент на одном видео
• Удаленно: в Web-браузере, с задержкой, зависящей от качества сети

3. Программное обеспечение

Функции управления MultiProbe:

• Настройка количества экранов и видеопотоков
• Выбор источников для каждого экрана
• Масштабирование и расширение числа поддерживаемых источников
• Отображение информации о потоке (изображения, временные коды, телетекст, субтитры, тревожные события, метаданные)
• Предварительно сконфигурированные рабочие пространства/макеты

4. Выходы/выводы

Подключение к устройствам отображения:

• Основные видеовыходы: DP, HDMI, DVI
• IP-протоколы: передача видео по сети

5. Аудиоинтерфейсы

Возможность прослушивания звукового сигнала на выбранном видеопотоке.

6. Инструмент статических панелей

• Прослушивание звука на выбранном видеопотоке
• Развертывание видеопотока на полный экран

7. Расширение функционала

MultiProbe – комплексная система мониторинга и контроля качества телерадиовещания. Функциональность можно расширить за счет дополнительных модулей:

• Мониторинг устройств
• Контрольная запись
• Визуальный и инструментальный мониторинг параметров видеопотоков

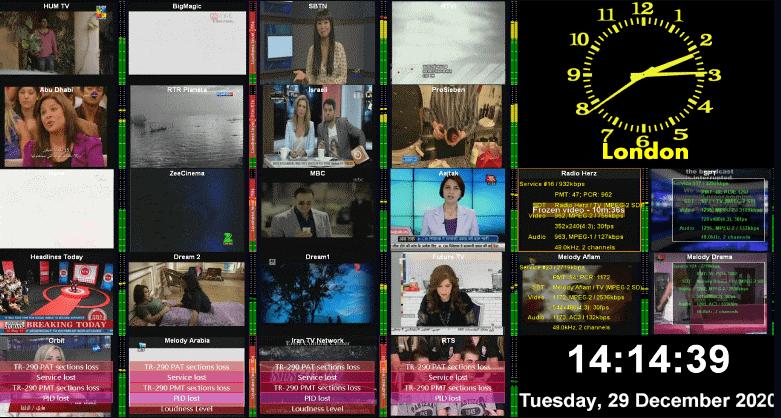

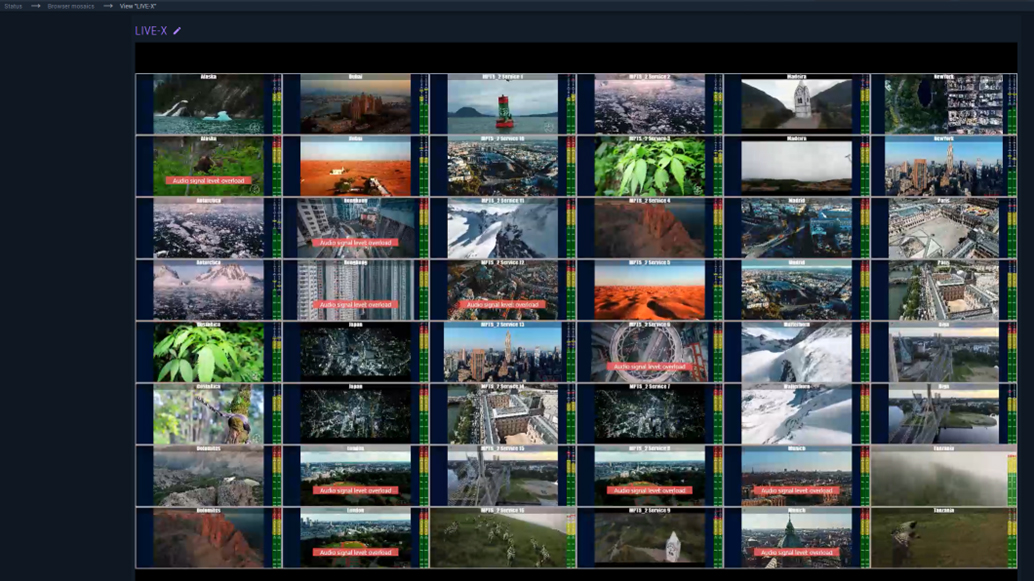

Примеры:

Поддерживаемые интерфейсы

• SD-SDI (SMPTE-259M, 10 bit, 270 Mbit/s)
• HD-SDI (SMPTE-292M, 10 bit, 1,5 Gbit/s)
• 3G-SDI (SMPTE-424M, 10 bit, 3 Gbit/s)
• 12G UHD-SDI (SMPTE ST-2082, 12 Gbit/s)
• UHD Quad-link 3G-SDI (SMPTE ST-425, 4 x 3 Gbit/s)
• HDMI
• Composite/analog (NTSC, PAL, SECAM)
• IP/Ethernet (ETSI TS 102 034)
• DVB-ASI (ETSI EN 50083-9) Bitrate range 0..214 Mbit/s
• DVB-T/T2 (ETSI EN 300 744, 302 755)
• DVB-S/S2 (ETSI EN 300 421, EN 302-307, EN 301-210)
• DVB-C/C2 (ETSI EN 300 429 Annex A/B/C)

Видео кодеки

• MPEG-1 (ISO/IEC 11172-1)
• MPEG-2 (ISO/IEC 13818-1)
• MPEG-4.2 (ISO/IEC 14496-2)
• MPEG-4.10 (H.264, ISO/IEC 14496-10)
• HEVC (H.265) 4K
• JPEG 2000

Аудио кодеки

• MPEG-1 Layer II (ISO 11172-3)
• Dolby Digital (AC-3, ATSC A.52b)
• AAC/ADTS/ADIF (ISO/IEC 13818-7, ISO 14496-3)
• SMPTE 302M

Медиаконтейнеры

• MPEG-2 TS (ISO/IEC 13818-1), MPTS or SPTS
• DVB T2-MI Streams (ETSI TR 101 290-1, A14-1)

Сетевые и OTT вещательные протоколы

• MPEG-DASH
• HLS (HTTP Live Streaming Monitoring)
• SRT (Haivision)
• RTMP streams (Real Time Messaging Protocol)
• NDI (NewTec)
• SDI over IP (SMPTE ST 2022-6)
• SMPTE ST 2022-7
• SMPTE 2110-20, 30, 40

Цветовая субдискретизация

• YUV 4:2:0
• YUV 4:2:2
• YUV 4:2:2 10 bit

Цветовое разрешение

• SDR
• HDR
