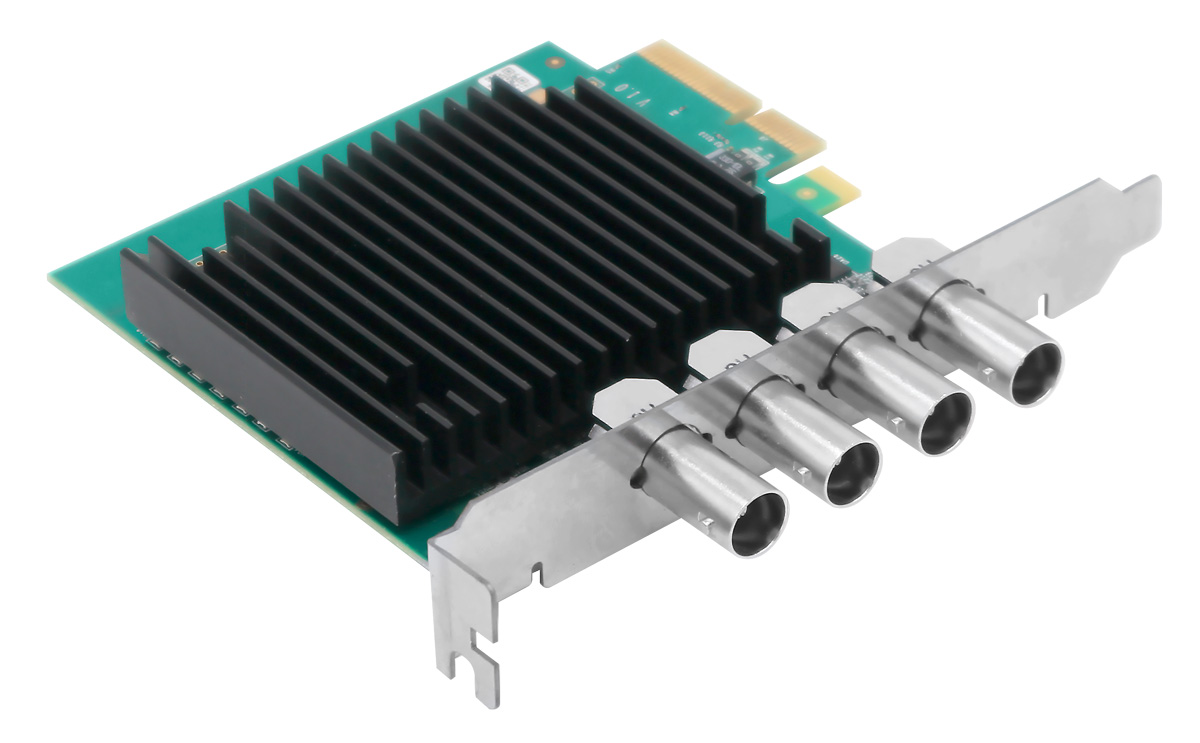

MH3G LITE
Карта захвата изображения и звука

4 входа 3G-SDI/ASI с внешней синхронизацией

Разработана для использования в профессиональных системах в режиме 24/7/365

MH3G LITE

Карта MH3G LITE используется в качестве компонента оборудования аппаратно-студийных комплексов, видеомонтажных станций и головных станций цифрового телевидения:

  • Станций нелинейного видеомонтажа;
  • Ingest-серверов;
  • Свитчеров видеосигналов;
  • Коммутационных матриц;
  • Оборудования преобразования сигналов;
  • Мультиплексоров транспортных потоков;
  • Кодеров H.264/H.265/AV1/VVI и др.;
  • Модуляторов цифрового кабельного, эфирного и спутникового ТВ.

Карта видеозахвата MH3G LITE предназначена для захвата:

  • Цифрового видеосигнала и вложенного звука с использованием интерфейсов 3G-SDI с информационной скоростью до 3Гбит/сек;
  • Транспортных потоков c использованием интерфейсов ASI.

Главные особенности:

  • 4 входа 3G-SDI/ASI;
  • Захват встроенного аудио и дополнительной информации (VANC/HANC).
  • Доступ к буферу принятого сигнала с использованием Stream Labs SDK;
  • Реализация высокоуровневых функций с использованием Medialooks SDK;
  • Синхронизация от внешних источников black burst и tri-sync.

Спецификация карты MH3G LITE

Физические интерфейсы: 4хBNC для сигналов, 1xBNC синхронизация или LTC.
Входные сигналы:

  • 3G/HD/SD согласно SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M, ITU-R BT.656 и ITU-R BT.601 с поддержкой 16-и каналов встроенного звука и метаданных в ANC.
  • ASI
Форматы видеосигналов:

  • 3G: 1080p@50, 1080p@59.94, 1080p@60
  • HD: 1080p@23.98, 1080p@24, 1080p@25, 1080p@29.97, 1080p@30 1080i@50, 1080i@59.94, 1080i@60 720p@50, 720p@59.94, 720p@60
  • SD:525i@59.94 625i@50

Схемы сэмплирования: 4:2:2, 8 бит (YUYV, UYVY), 10 бит (V210, 10 in 16).
Цветовое пространство: REC 601, REC 709.
Формат звука: 48 кГц/24 бита, встроенный в SDI.
Формат внешней синхронизации: tri-sync (SMPTE ST 240:1995), black burst.
Программное обеспечение:

  • Поддержка Stream Labs SDK (бесплатно);
  • Поддержка Medialooks SDK (требует лицензии компании Medialooks);
  • Драйверы для ОС Linux и Windows.
Тип системной шины: 4xPCI Express 2.0
