Stream MultiTuner

Stream MultiTuner – это устройство для многоканального приема комплексного сигнала стереофонического вещания (КСС) по ГОСТ Р 51107-97 с возможностью измерения параметров сигнала. Оно может использоваться для решения задач по мониторингу и/или контролю качества сигналов КСС в следующих приложениях:

  • В составе оборудования аппаратных вещательных организаций, операторов связи, контролирующих органов;
  • В составе технических средств контрольной записи;
  • В составе технических средств распределенных сетей мониторинга, в т.ч. в составе необслуживаемых станций мониторинга;
  • В качестве шлюза, осуществляющего преобразование сигналов эфирного стереовещания в IP-потоки для трансляции в сетях передачи данных.

Основные возможности и особенности

Устройство поддерживает прием и стриминг в сеть Ethernet до 16 каналов стереофонического вещания. Количество каналов определяется вариантом исполнения устройства: 4/8/12 или 16 каналов. Осуществляется компрессия принимаемых сигналов с возможностью настройки битрейта. Параметры принимаемых сигналов демонстрируются на панели мониторинга, доступной через web-интерфейс.

Основные возможности и особенности:

  • Рабочий диапазон: FM, УКВ с полярной модуляцией и пилот-сигналом;
  • Количество каналов мониторинга: 4/8/12/16;
  • Аналоговый мониторный выход 3.5 jack;
  • Поддержка REST API для удаленного конфигурирования, аварийных сообщений и поллинга;
  • Пользовательский web-интерфейс; Поддержка архитектуры MultiProbe;
  • Прием и декодирование RDS; Индикатор наличия пилот-сигнала;
  • Измеряемые параметры:
    • Полный уровень КСС (дБмкВ);
    • Отношение сигнал/шум (дБ);
    • Наличие интерференции (в % от 0 до 100);
  • Менеджер многоканальной настройки для гибкой автоматической или ручной настройки слотов или групп слотов;
  • Внутренняя энергонезависимая память для хранения конфигурации;
  • Размещение в стандартной стойке 19”, корпус 1U.

Возможности стриминга в сеть Ethernet:

  • Компрессия AAC (ISO/IEC 13818-7);
  • Настраиваемый постоянный (CBR) или переменный битрейт (VBR) до 512 кбит/сек;
  • Поддержка режимов моно, стерео и joint-стерео;
  • Протокол UDP;
  • Поддержка multicast (RFC 5771)

Описание устройства

Радиочастотные сигналы принимаются антенно-фидерным устройством (не входит в комплект) и подаются на ВЧ-вход устройства Stream MultiTuner. Сигналы поступают на разветвитель, с которого подаются на модули приемников. На материнской плате расположено 4 разъема для модулей приемников, каждый модуль содержит 4 приемника. Количество установленных модулей определяет вариант комплектации устройства.

Приемники усиливают, демодулируют, демультиплексируют и декодируют принимаемый сигнал, а также производят измерения параметров сигнала. Полученный звуковой сигнал с любого приемника подается на мониторный выход для прослушивания.

На материнской плате расположен процессор, выполняющий задачи управления работой приемников, компрессии сигналов, а также предоставления web-интерфейса.

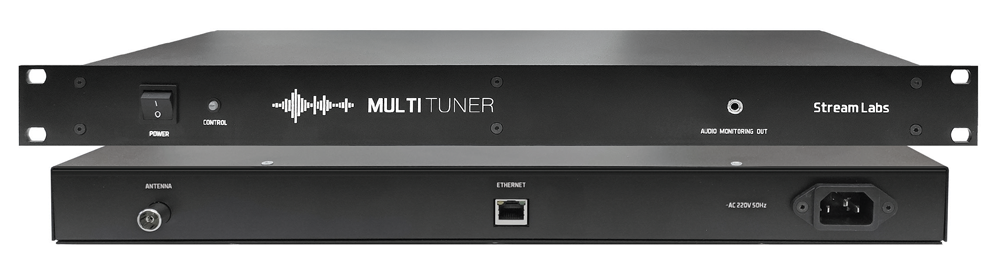

Внешний вид устройства приведен на Рисунках 1 и 2.

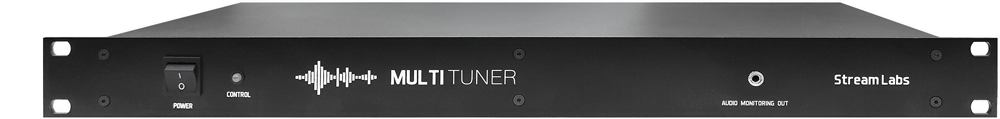

Рисунок 1 – вид спереди. На передней панели устройства располагается кнопка включения устройства, индикатор готовности к работе и разъем для подключения монитора (стерео 3.5 jack). Корпус устройства снабжен проушинами для монтажа в стандартную 19'' стойку.

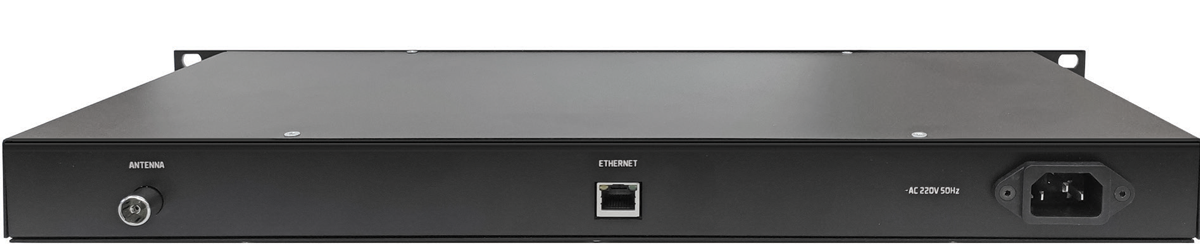

Рисунок 2 – вид сзади. На задней панели устройства размещен разъем питания 220В, разъем для подключения кабеля Ethernet RJ45, а также ВЧ-разъем для подключения антенно-фидерного устройства.

Пользовательский интерфейс

Доступ к функциям управления устройством осуществляется через встроенный web-сервер, который доступен через любой стандартный Интернет-браузер. На Рисунке 3 в качестве примера показано окно мониторинга. Информация о каждом принятом сигнале демонстрируется на отдельной панели.

Эта информация содержит данные по частоте и уровню сигнала, названию принимаемой станции, отношению сигнал/шум, уровню звука, индикацию наличия пилот-сигнала, бегущую строку с текстом RDS, параметры стриминга, включение мониторного выхода.

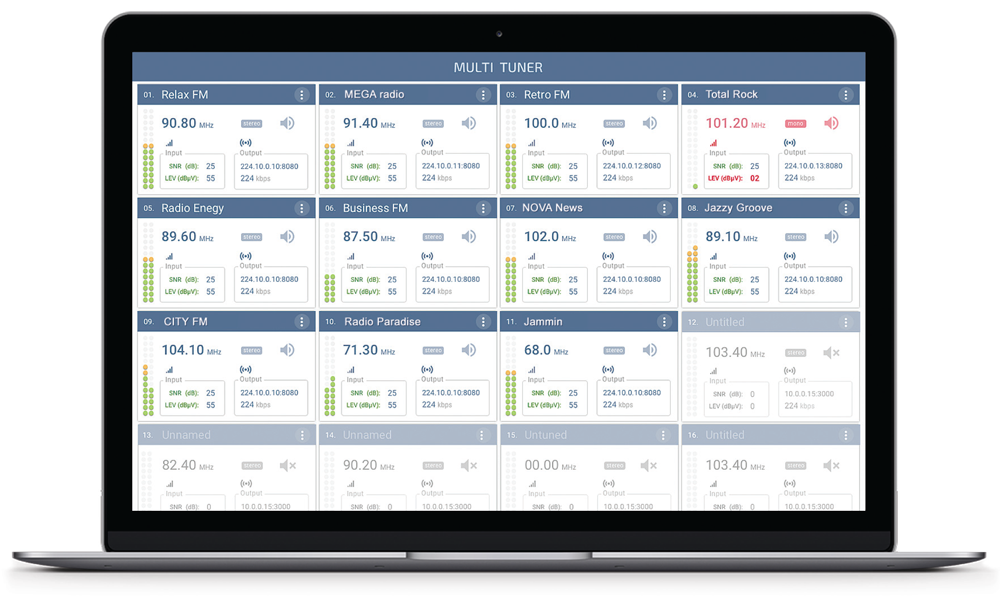

Рисунок 3 – вид окна мониторинга с панелями приемников

Технические характеристики

Приемный (радиочастотный) тракт
Принимаемая полоса частот 64-108 МГц
Шаг настройки 10 кГц
Чувствительность при отношении сигнал\шум 26 дБ, не хуже 3.5 мкВ
Входное сопротивление приемного тракта 4 кОм
Входная емкость приемного тракта 5 пФ
Избирательность по соседнему каналу при отстройке ±200кГц, не хуже 50 дБ
Подавление амплитудной модуляции для m=0.3, не хуже 40 дБ
Звуковой тракт
Значение постоянной времени цепи предыскажения звукового сигнала 50 или 75 мкс
Полоса частот звукового сигнала по уровню -3дБ 30-15000 Гц
Разделение правого и левого каналов, не хуже 35 дБ
Точность балансировки правого и левого каналов, не хуже 1 дБ
Отношение сигнал/шум, стерео (моно), не хуже 58 (55) дБ
Интерфейсы и протоколы
Антенный интерфейс IE61169-2, 75 ом
Интерфейс управления RJ-45, Ethernet
Интерфейс пользователя Встроенный web-сервер
Протокол управления REST API
Интерфейс выходного сигнала RJ-45, Ethernet
Протокол выходного сигнала UDP, multicast, unicast, IGMPv2, IGMPv3
Мониторный выход звука RCA, 0дБ, 600 ом
Физические характеристики
Габаритные размеры (ВхШхГ), 1U, 19” rack 44x482x250 мм
Диапазон рабочих температур 5-40 С
Вес 2 кг
Напряжение питания 220 V
Потребляемая мощность 10 Вт
