TS Analyzer
Компактный аппаратный анализатор транспортных потоков

Универсальное устройство для мониторинга качества потоков IP, DVB-C и DVB-T/T2

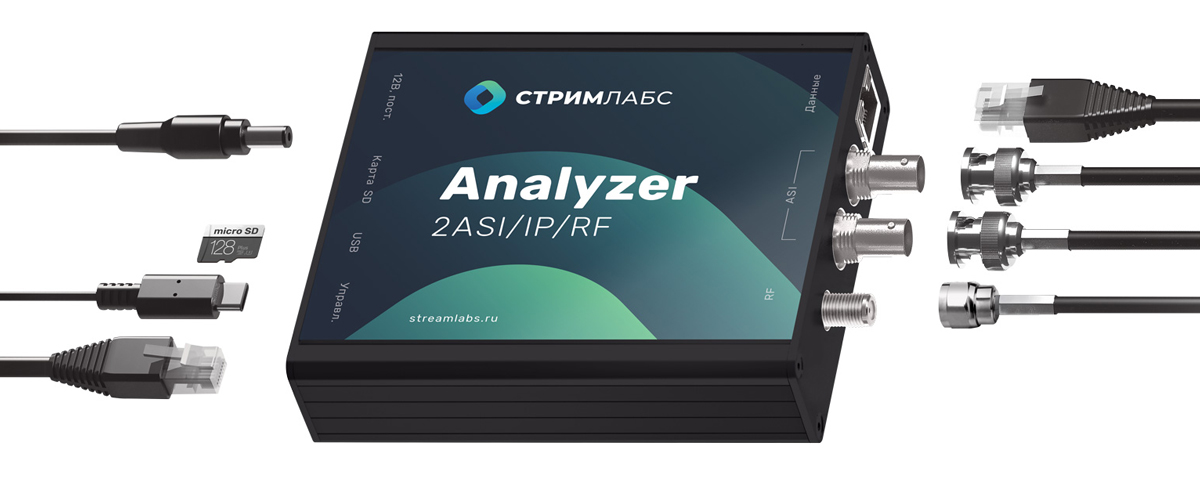

Stream Labs TS Analyzer

TS Analyzer - это специализированное компактное аппаратное устройство, позволяющее осуществлять удаленный и локальный мониторинг для анализа транспортных потоков, регистрации ошибок и отправки тревожных событий.

Будучи устройством компактного размера, его можно размещать в труднодоступных местах, без инфраструктуры для монтажа оборудования в стойку, например, удаленные головные устройства, распределительные узлы, телевизионные вышки и необслуживаемые пункты усиления сигнала.

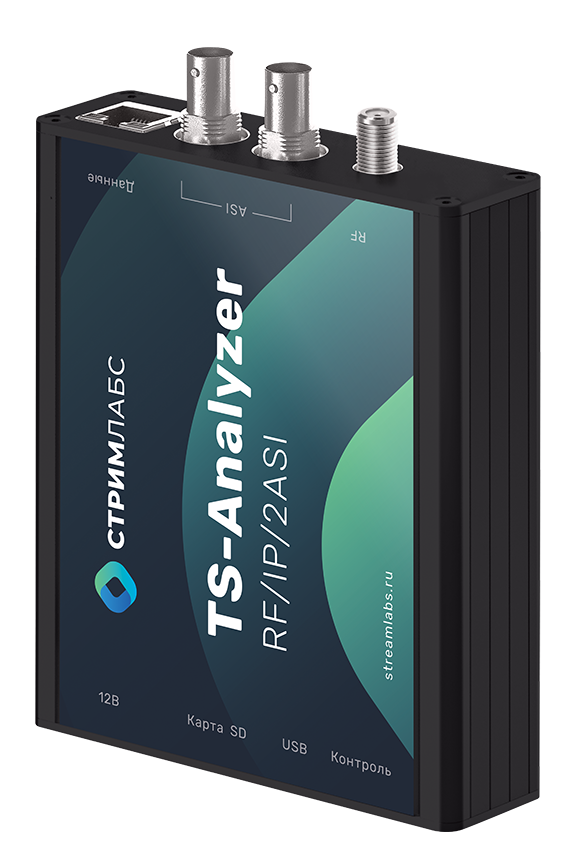

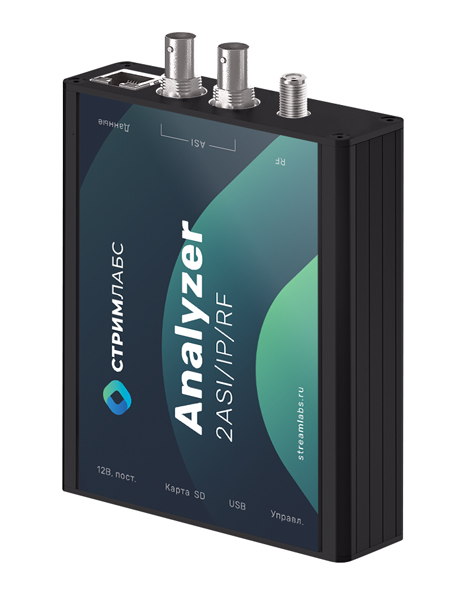

TS Analyzer — Малогабаритный портативный анализатор транспортного потока MPEG с IP, ASI и RF (DVB-C, DVB-T/T2) интерфейсами.

TS Analyzer представляет собой полностью автономное устройство с собственным процессором, которое можно оставить для самостоятельного мониторинга сигналов без необходимости в хост-системе.

Для проведения точных измерений аппаратная обработка является наиболее эффективным и точным средством вычисления критических параметров, таких как джиттер и задержка прихода меток синхронизации. В отличие от других программных решений, точность, которую можно достичь с помощью TS Analyzer, не имеет себе равных.

TS analyzer представляет собой мощный компактный инструмент, который может принимать и декодировать IP, ASI и RF сигналы в одном пакете. Отсутствует необходимость в использовании нескольких портативных инструментах анализа, таких как радиочастотные анализаторы и специальные устройства для устранения неполадок широковещательных сигналов.

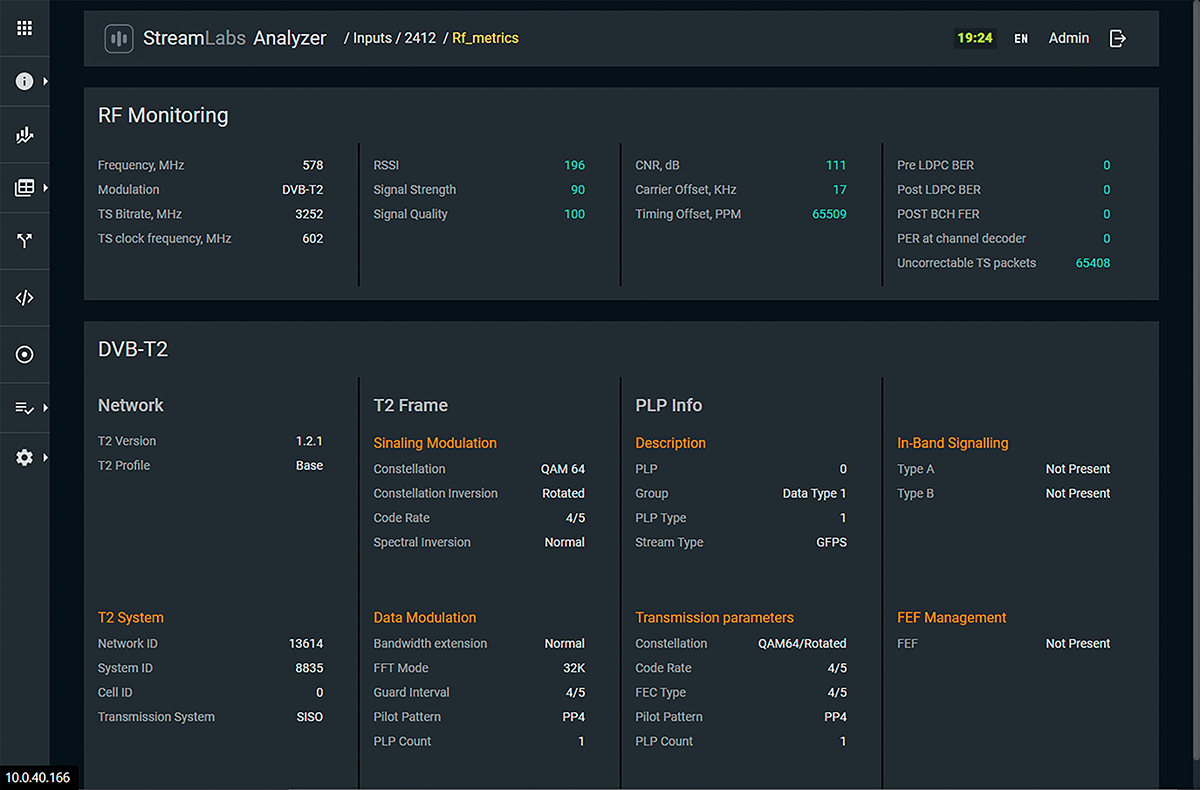

При помощи TS Analyzer возможно измерять следующие характеристики сигналов:

  • Частота и смещение несущей в кГц
  • Мощность (RSSI) и уровень сигнала в dBm
  • Отношение сигнал/шум в dB
  • Скорости ошибок: битовые, пакетов. Битовые ошибки измеряются до и после применения алгоритма коррекции ошибок.
  • Полный битрейт транспортного потока

TS Analyzer позволяет контролировать все параметры транспорта MPEG TS на самом низком уровне. Анализатор проводит точное измерение параметров PCR, PTS, DTS, jitter и потери пакетов. Устройство анализирует параметры кодеков, SCTE-35 меток, ECM, EMM а также обрабатывает EIT для показа EPG.

TS Analyzer может одновременно контролировать до 32 программных потоков. Ошибки транспортного потока регистрируются локально и могут быть отправлены в удаленную систему мониторинга.

Устройство оснащено функционалом записи входящих потоков на SD-карту для дальнейшей выгрузки через WEB-интерфейс системы.

Для возможности просмотра видео сигналов TS Analyzer обладает следующим функционалом:

  • Преобразование ASI в IP для ретрансляции в UDP на мультивьюер
  • Декодирование видеосигнала и отображение в виде превью из опорных кадров

Анализатор TS интегрирован в платформу мониторинга Multiprobe и может передавать трапы в другие системы агрегации посредством API или SNMP.

Stream Labs TS Analyzer

Ключевой функционал

  • RF, IP, ASI interfaces
  • До 100 Mbit/s суммарный битрейт
  • До 16 входящих потоков (MPTS/SPTS)
  • До 32 сервисов транспортного потока
  • IP multicast/unicast/SSM
  • Анализ заголовков UDP/RTP/IP
  • 2xASI
  • 1x1 Gb/s
  • 1xRF для DVB-C/T/T2
  • REST API и SNMP для отправки данных мониторинга и управления
  • WEB-интерфейс
  • Полная интеграция со Stream MultiProbe
  • Рестримминг ASI в IP
  • Прием и отображение EPG
  • Измерение качества приема сигналов (RSSI, Cb(dB), BER)

Основные характеристики

Аппаратное вычисление метрик MDI

Stream Labs TS Analyzer

Высокоточный и подробный мониторинг доставки IP-пакетов, анализ и оповещение по ключевым параметрам, влияющим на качество видеотрансляций.

Используйте индекс доставки мультимедиа (MDI) для мониторинга качества доставляемого видео, а также контроля буфера трансляций для систем IPTV, предоставляя точные измерения джиттера и задержки на сетевом уровне, которые являются основными случаями потери качества.

Выявление и количественная оценка таких проблем в сетях такого типа является ключом к поддержанию высокого качества доставки видео и предоставлению указаний, которые предупреждают системных операторов с достаточным заблаговременным уведомлением, чтобы можно было предпринять корректирующие действия.

Поддержка спецификации RFC 4445.

Запись потока в файл на SD-карту

Stream Labs TS Analyzer

Устройство поддерживает запись входящих потоков на локальную SD-карту. Дамп потока в удаленной точке мониторинга является бесценным инструментом при работе с распределенными сетями доставки контента.

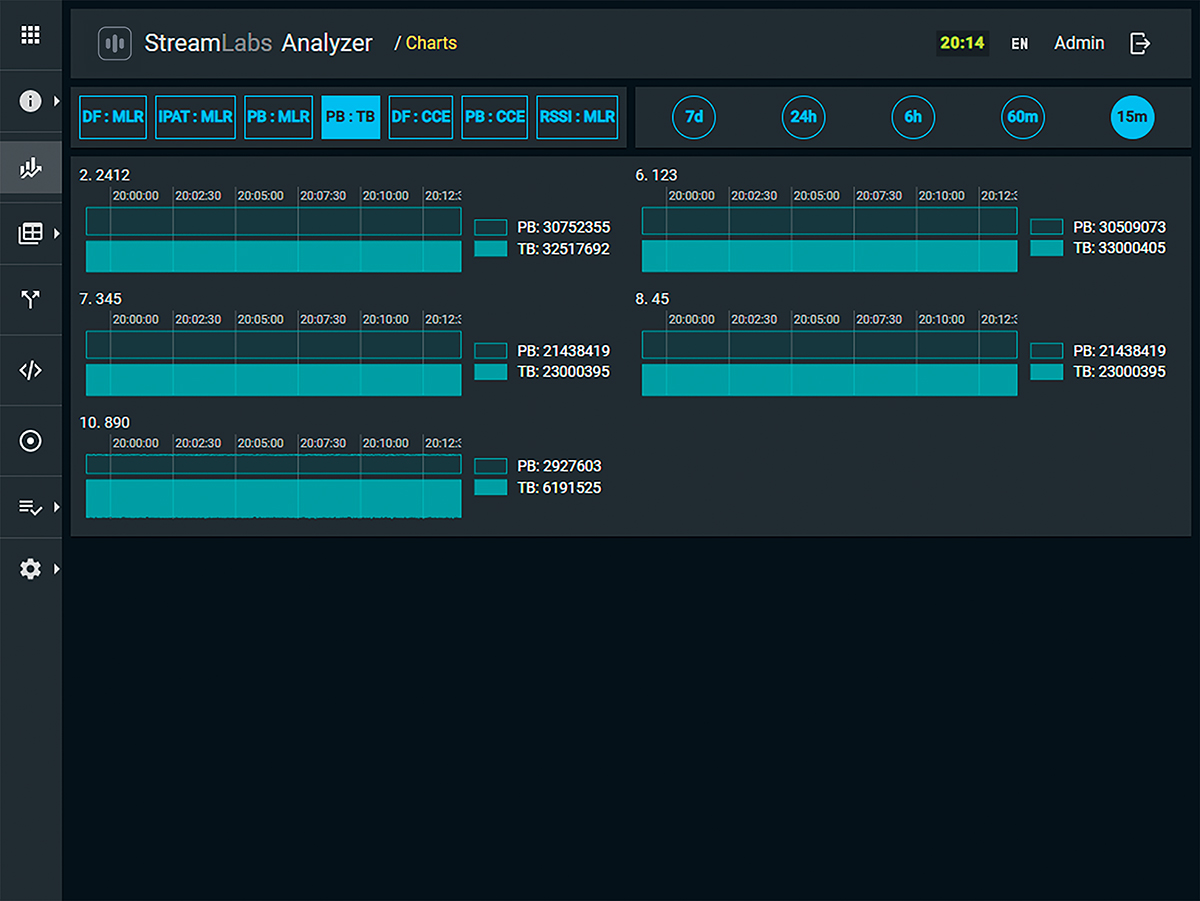

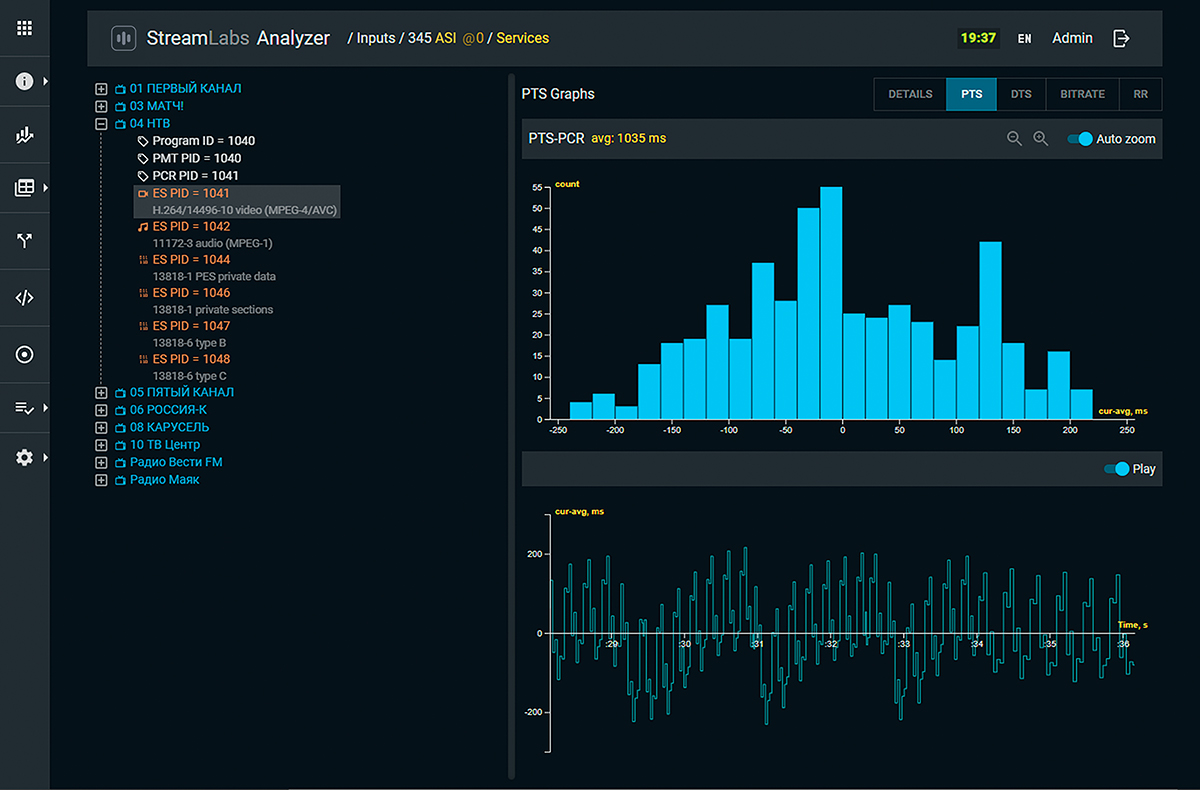

Графики и гистограммы

Stream Labs TS Analyzer

TS Analyzer поставляется со встроенными расширенными возможностями построения графиков, которые позволяют оператору использовать инструменты визуального сравнения для просмотра выборочных синхронизированных метрик. Несколько параметров могут быть отображены в режиме реального времени синхронно для целей сравнения. Например:

  • DF и MLR;
  • IPAT и MLR;
  • Полный битрейт и MLR;
  • Полный битрейт и мультиплексированный битрейт;
  • Суммарное количество ошибок непрерывности и полный битрейт.
  • Разброс PCR/DTS/PTS меток

Применение

  • Мониторинг качества обслуживания головной станции
  • Мониторинг в неохраняемых помещениях
  • Мобильный инструмент мониторинга для передвижного обслуживающего технического персонала
  • Преобразование ASI в IP-потоки
  • Захват потока трафика для детального анализа
  • Отправка значений метрик в распределенную систему мониторинга

Архитектура

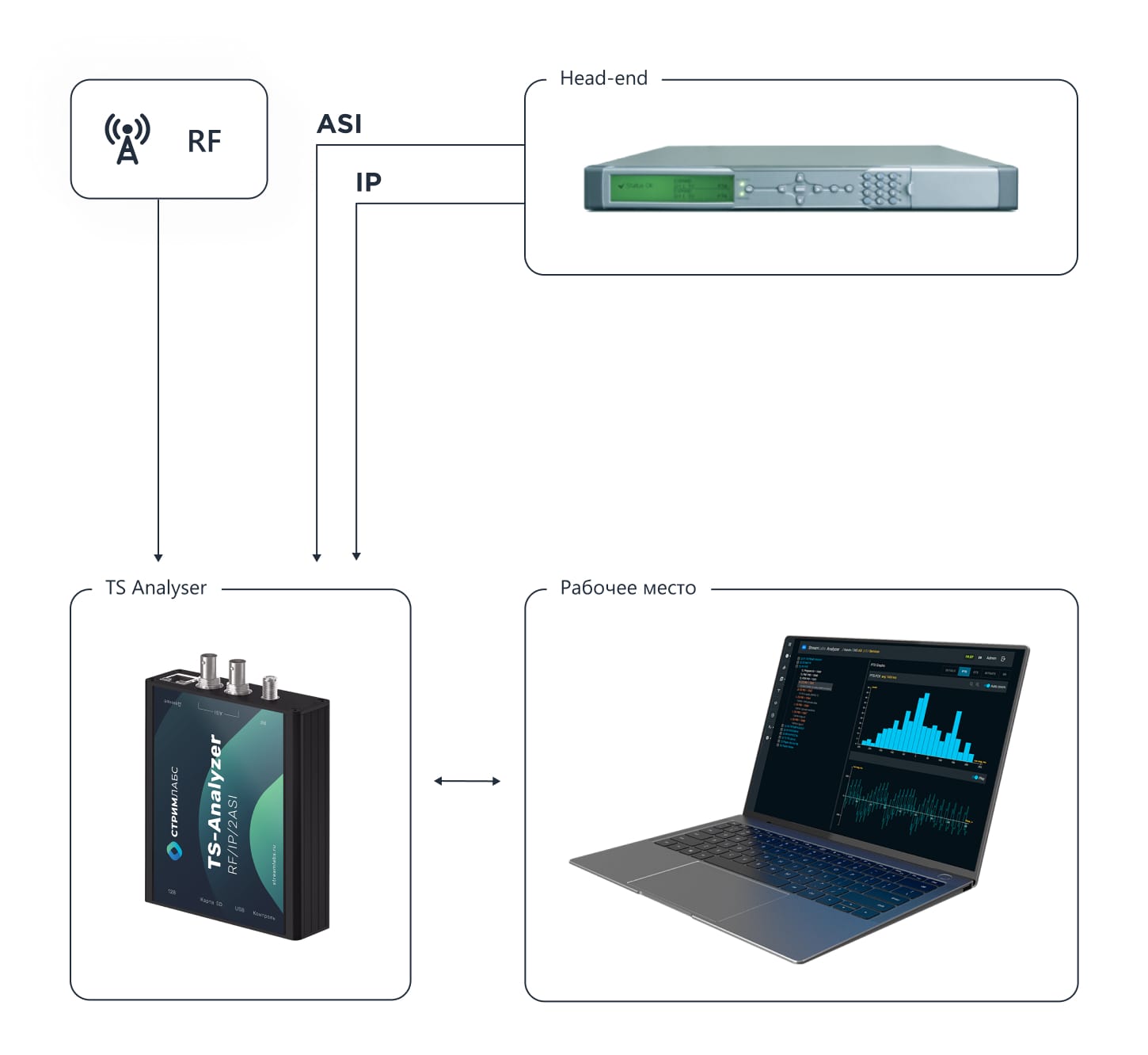

Транспортные потоки MPEG TS поступают на устройство через вход 1G Ethernet или через 2 интерфейса ASI или 1 RF (DVB-C, DVB-T/T2).

Stream Labs TS Analyzer

Встроенное программное обеспечение обеспечивает все необходимое управление и мониторинг сигналов, а также встроенный веб-интерфейс.

Stream Labs TS Analyzer

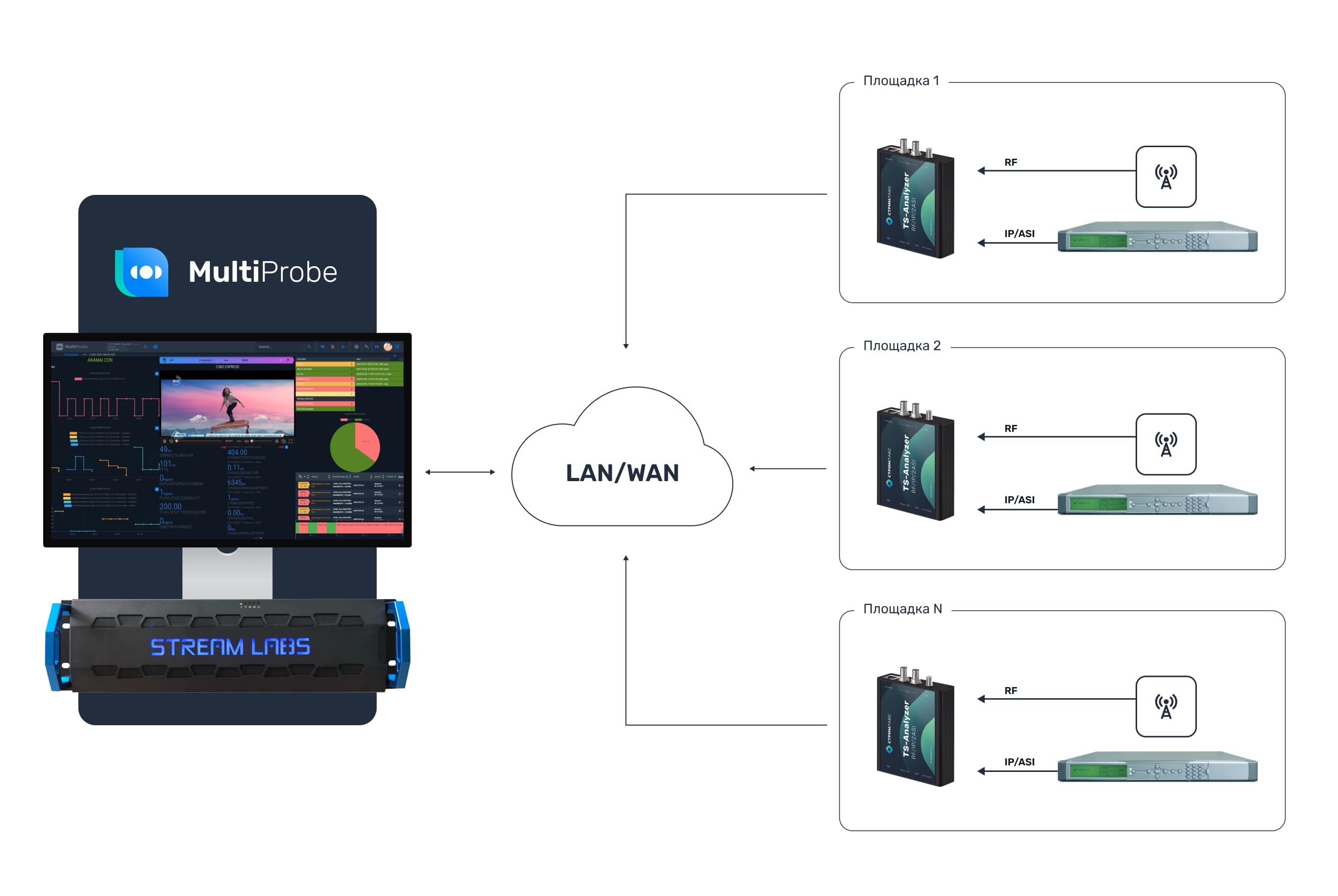

Выше приведен пример, когда оператор может использовать несколько анализаторов TS в разных частях своей сети для мониторинга и агрегации данных, а также использовать их в качестве проба для системы мониторинга вещания верхнего уровня, такой как Multiprobe.

Спецификация

Измеряемые параметры

Транспортные потоки и таблицы PSI/SI
  • Полный/эффективный битрейт
  • Скорость потери пакетов, содержащих медиаданные (MLR), Время обработки сигнала в буфере (DF), Длительность межпакетного интервала (IPAT)
  • Комбинированные графики и гистограммы
  • Служебные таблицы: структура сервиса, типы компонентов, сводки компонентов
  • PSI/SI: таблицы, битрейты, частота повторений, статистика CCE, дескрипторы
  • Дерево PSI/SI можно выгрузить в XML, а затем загрузить для просмотра в автономном режиме
  • Сравнительный анализ PCR, PTS, DTS
PID
  • Битрейт
  • Частота повторений
  • Счетчик пакетов
  • Счетчик CCE
  • Status PID (OK, Unreferenced, Absent, Obsolete)
  • Последний статус и изменение
  • Обработка заголовка PES
Декодирование
  • Информация о видео и аудио кодеке (для FTA)
  • Декодирование опорных кадров видео
CAS
  • ECM
  • EMM
  • CAS
Лог событий
  • Суммарное число ошибок в заданном интервале
  • PSI/SI и сервисные события
  • Тип службы, имя службы, PID, временной интервал, событие и количество записываются в журнал
  • Фильтрация и сортировка
  • Выгрузка журнала
SCTE-35
  • Автоматическое обнаружение SCTE-35
  • Выборочное отключение мониторинга для любого PIDа SCTE-35
  • Загружаемый журнал событий SCTE-35
  • Синтаксический анализ сообщений
Статистика
  • Текущая и архивная статистика (за 7 дней)
  • Хранение данных по измерениям и тревожным событиям
  • Минимальное, среднее и максимальное значения для параметров измерений
  • Счетчики для тревожных событий
  • Масштабируемая временная шкала
  • Просмотр интервалов со сдвигом 1, 10, 60 минут с выбранного момента
  • Возможность принудительного сброса статистики
Сводные статистические таблицы:
  • Входные потоки
  • Ошибки ETSI TR 101 290
  • PIDы
  • CAS

Параметры

Входные интерфейсы

Характеристика

Входные интерфейсы сигналов
Интерфейс управления
Интерфейс обновления прошивки
Карта памяти

Значение

2xASI, 1xGbE, 1xRF (DVB-C, DVB-T/T2)
1xGbE
USB-C
SDHC до 256 GB

Протоколы

Кодеки
Сетевые протоколы
Протоколы потокового видео
Транспортные потоки
Протоколы управления устройством

MPEG-2, H.264/AVC, H.265/HEVC
RTP, UDP (Multicast, Unicast)
IGMP v2, v3
MPEG TS (MPTS/SPTS)
SNMP, REST/XML

Регистрируемые
события

События по потокам MPEG TS
События по сетевым протоколам
Профили измерений

ETSI TR 101 290, все уровни
RFC 4445, EBU TECH 3337
MGB1... 5, MGF1... 4

Физические
Характеристики

Габариты, ШxГxВ
Вес, кг
Питание
Мощность
Рабочая темп.

170x110x40mm
0.5kg
110/220V
25W
от +5 до +40 С

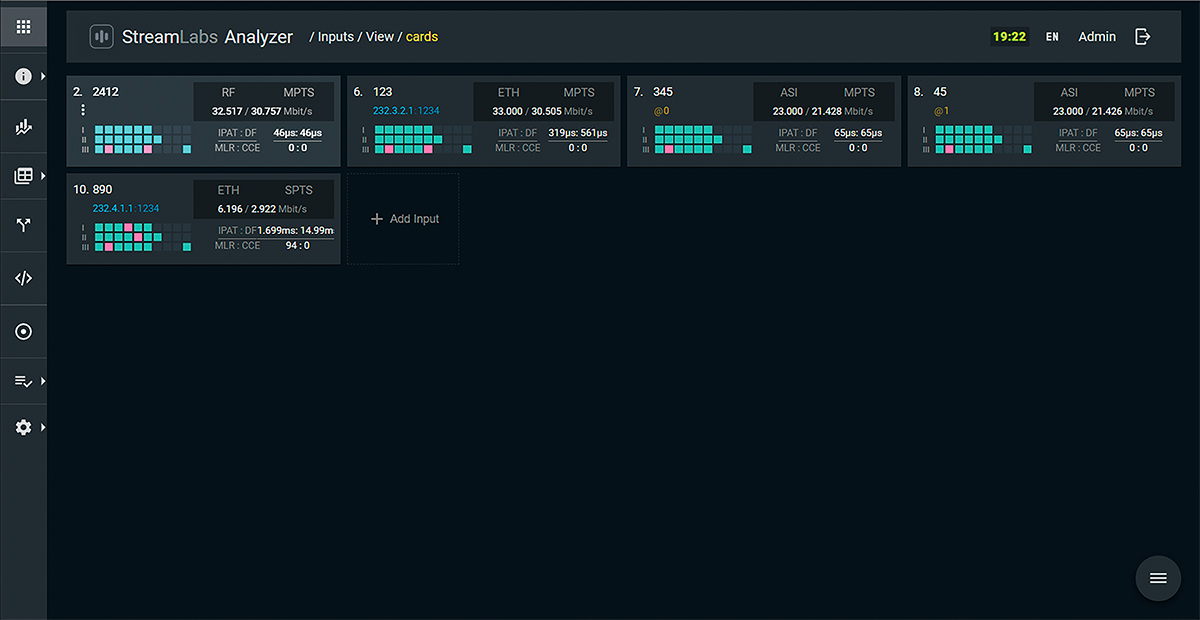

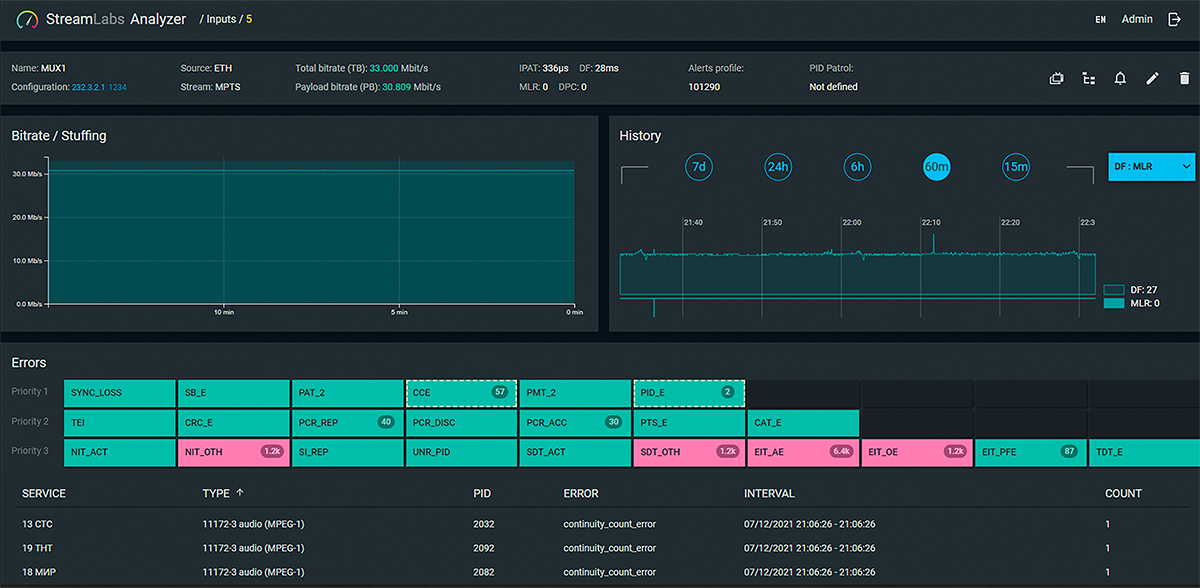

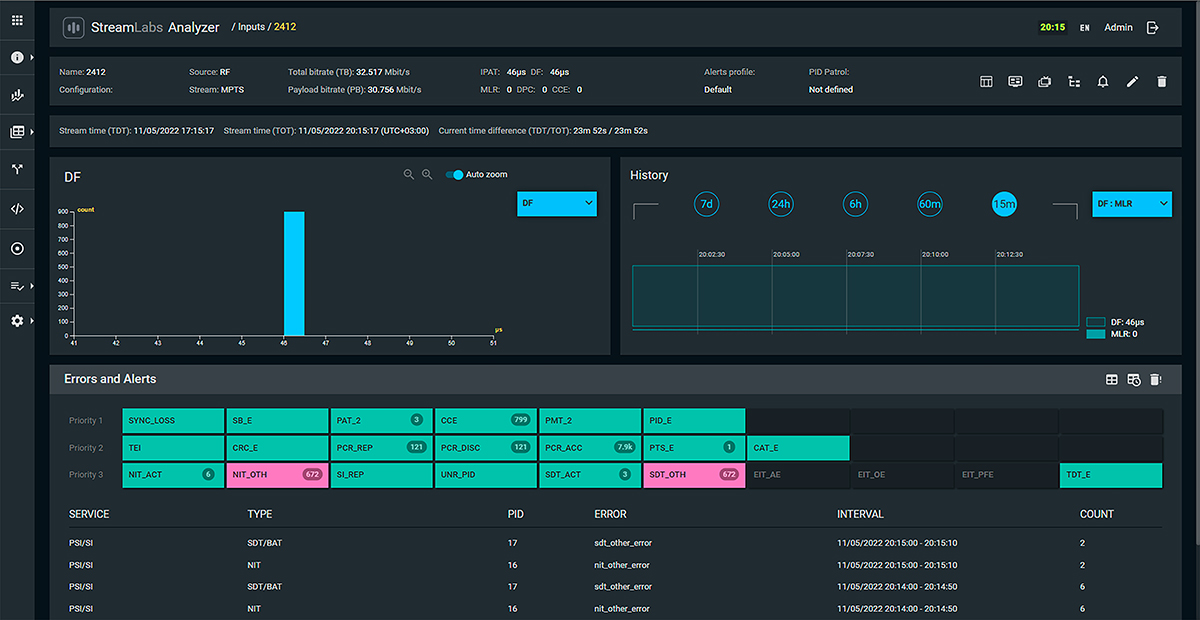

Интерфейс
