Мониторинг сигналов в АСБ

10 Апреля 2025

Цифровая передача студийных некомпрессированных видеосигналов играет ключевую роль в телеиндустрии, особенно в профессиональных телевизионных и вещательных системах. Она обеспечивает высококачественную передачу видео, аудио и данных в реальном времени с низкой задержкой и без потерь качества. Эти характеристики идеально соответствуют требованиям, предъявляемым к работе в студиях, на съемочных площадках и в процессе трансляций.

Некомпрессированные видеосигналы активно используются в телевизионных студиях и на этапах постпродакшн для передачи видеосигналов между различными устройствами, такими как камеры, видеомикшеры, серверы и монтажные станции. В этих случаях применяются стандарты SDI, ST-2110 и ST 2022-6, поскольку они обеспечивают необходимое качество передачи, что критично для записи и редактирования видео.

Мониторинг и просмотр некомпрессированных студийных сигналов осуществляется с помощью специализированного оборудования:

  • Студийные мониторы — профессиональные видеомониторы, обеспечивающие точное отображение сигнала.
  • Мультивьюеры — устройства, позволяющие просматривать несколько видеопотоков на одном экране, что удобно для режиссеров и технических специалистов.
  • Видеопроцессоры — используются для обработки и распределения сигналов с камер и другого студийного оборудования на различные мониторы.
ACБ

Система мониторинга сигналов АСБ MultiProbe

Решение MultiProbe обеспечивает минимальную задержку при приеме и визуализации видеосигналов благодаря прямому рендерингу без перекодирования, что критически важно для работы в прямом эфире.

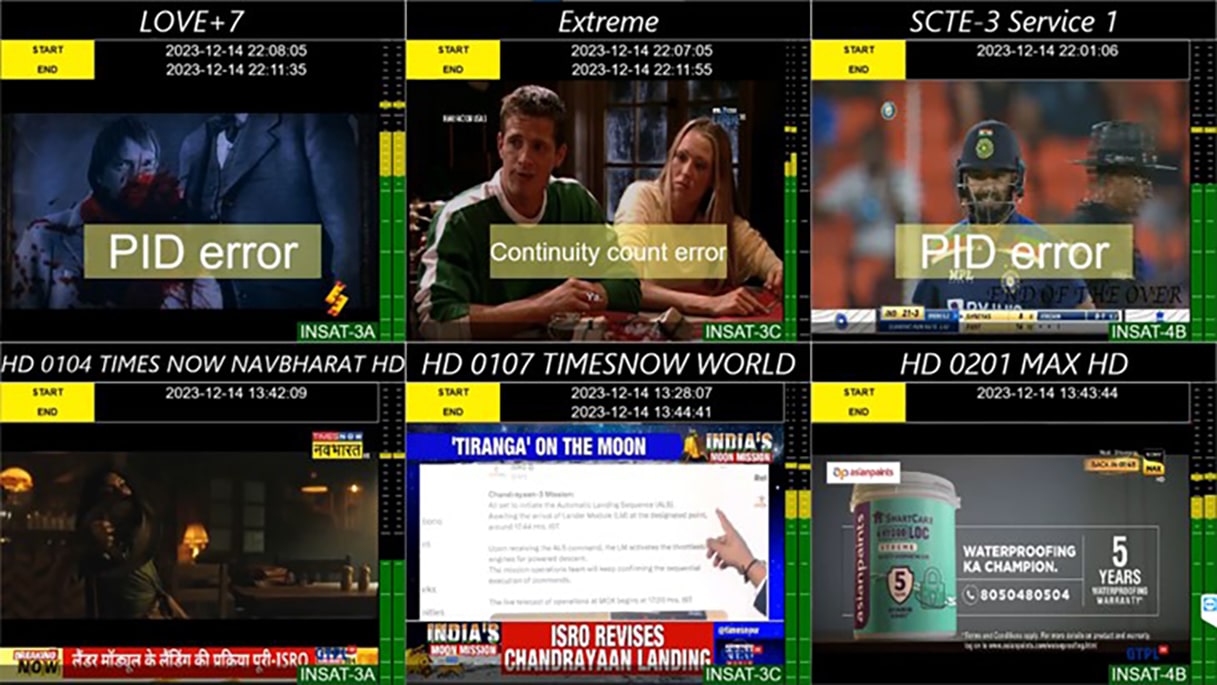

MultiProbe анализирует метрики качества сигналов в рамках технического контроля (QoE) и оповещает оператора о возможных проблемах, таких как отсутствие сигнала, черное поле, замирание, а также наличие аудиосигнала в выбранных аудиодорожках, тишина или перегрузка, превышающая установленные уровни.

Система включает в себя все необходимые сценарии работы с живыми сигналами в АСБ:

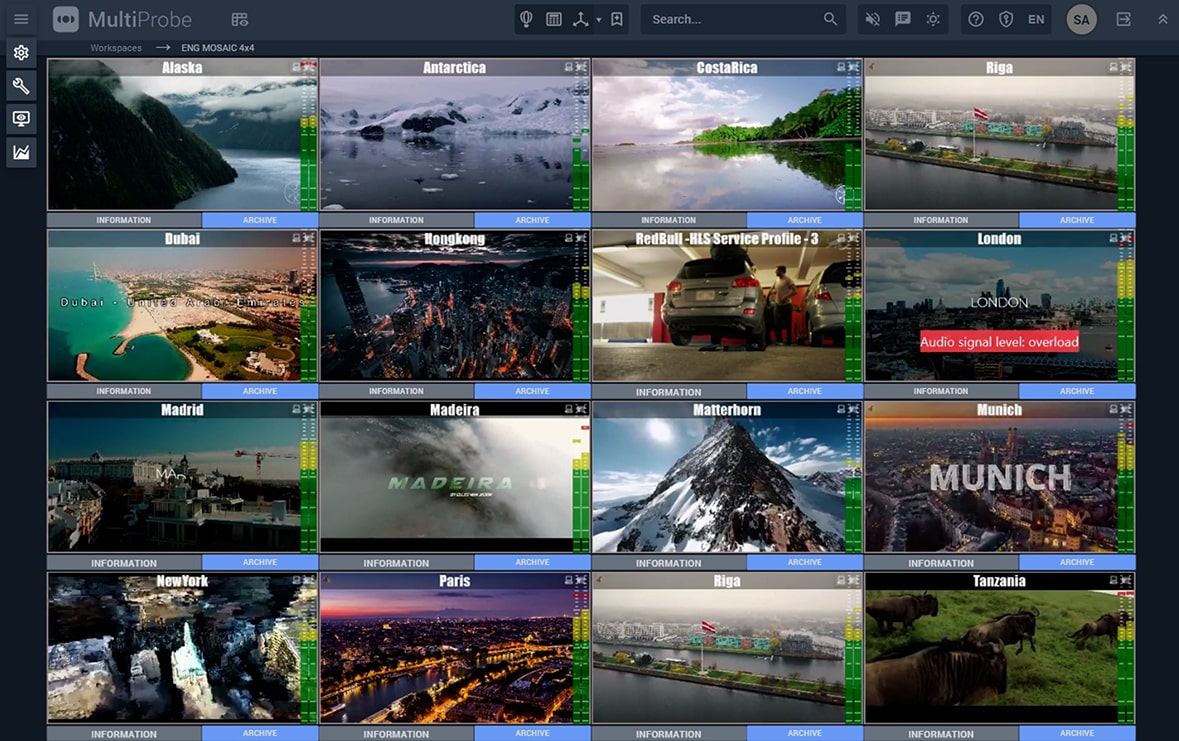

  • Мозаики реального времени (мультивьювер) — ПО MultiProbe позволяет создавать и использовать неограниченное количество профилей мозаик произвольного дизайна для разных ролей бригады прямого эфира в АСБ. Вывод мозаики на видеостены не имеет ограничений — масштабирование регулируется исключительно характеристиками видеокарты. Система поддерживает подключение нескольких независимых мониторных конфигураций с добавлением видеокарт, что позволяет выводить разные мозаики на отдельные экраны одновременно.
  • Мозаика режиссера программы — все сигналы сведены воедино на одну панель, присутствует маркировка Tally и автоматически подгружаемые или устанавливаемые вручную подписи UMD. MultiProbe поддерживает автоматический прием и декодирование подписей (UMD) в потоках ST 2110 и посредством протокола TSL 5.0 из профессионального свитчера.
  • Мозаика звукорежиссера — сигналы с ведущими или корреспондентами в кадре для контроля синхронизации речи и вывода звука на аудиоустройство.
  • Мозаика оператора телесуфлера — отображение текста телесуфлера и ведущих в кадре для контроля начитки текста в студии и вывода звука на аудиоустройство.
  • Мозаика видеоинженера — контроль сигналов со студийных камер для мониторинга их параметров.
  • Мозаика оператора внешних линий — контроль наличия и качества внешних линий, а также порядка звуковых дорожек.
ACБ

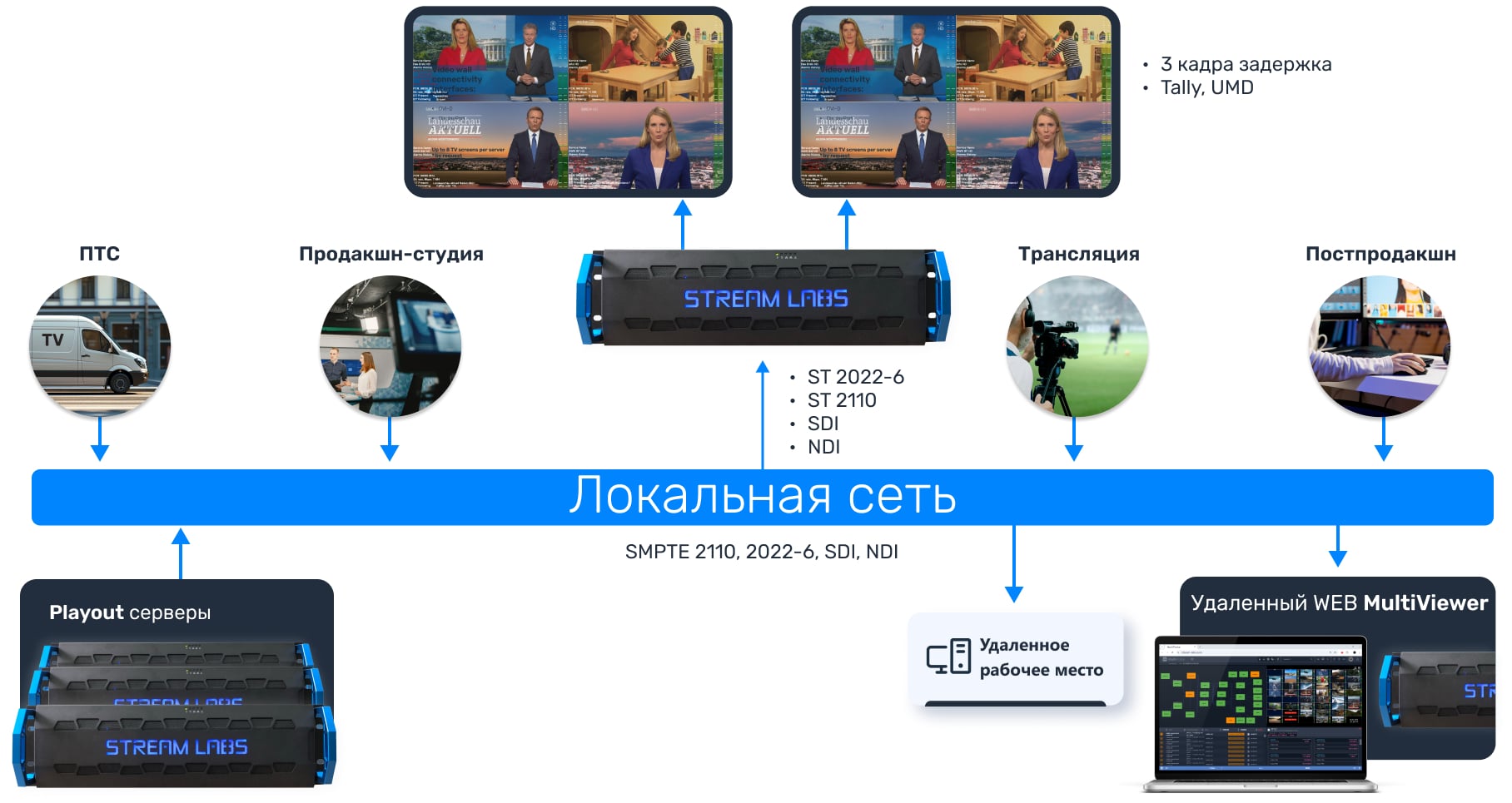

Работа в однородной или смешанной среде сигналов АСБ и АКВЛ

Благодаря архитектуре прямого рендеринга обеспечивается минимальная задержка визуализации во всех режимах работы, что критически важно для синхронного вещания в смешанных SDI/IP-средах.

ACБ

SDI, HDMI, NDI, SRT, UDP, RTSP, RTMP, ST 2110/2022-6 — в любых сочетаниях разнородных сигналов от студийных камер, серверов приема с мобильных передатчиков, коммутаторов и устройств тракта АСБ можно собирать мозаики и выводить их как на физические дисплеи в аппаратной (через DisplayPort/HDMI/SDI), так и транслировать в локальную сеть или интернет (UDP, HLS, Mpeg-Dash, ST 2110), открывая в плеере или через собственное веб-приложение.

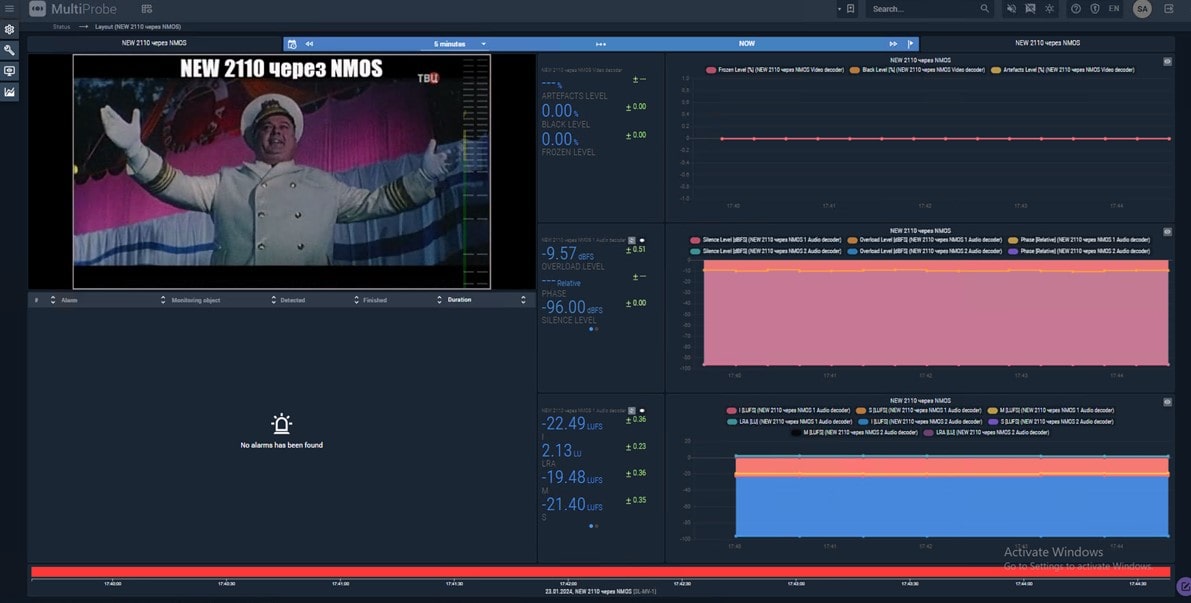

Особенности работы с потоками ST 2110 и ST 2022-6

Для потоков ST 2110 MultiProbe поддерживает протокол NMOS для автоматического анонсирования устройств в домене NMOS и набора потоков на входы мультивьювера. Поддерживаются следующие спецификации NMOS:

  • IS-04 — обнаружение и регистрация устройств;
  • IS-05 — установление соединения.

Кроме того, для работы в комплексах без поддержки NMOS предусмотрен функционал добавления потоков через ссылку (URL) на SDP файл, загрузку SDP файла через веб-интерфейс и настройку потока через форму ввода параметров.

Несмотря на то, что MultiProbe является программным решением, работающее на серверных платформах, система обеспечивает прием и обработку видеосигналов высокой четкости с задержками, сопоставимыми с аппаратными мультивьюверами, сохраняя все преимущества программного подхода.

ACБ

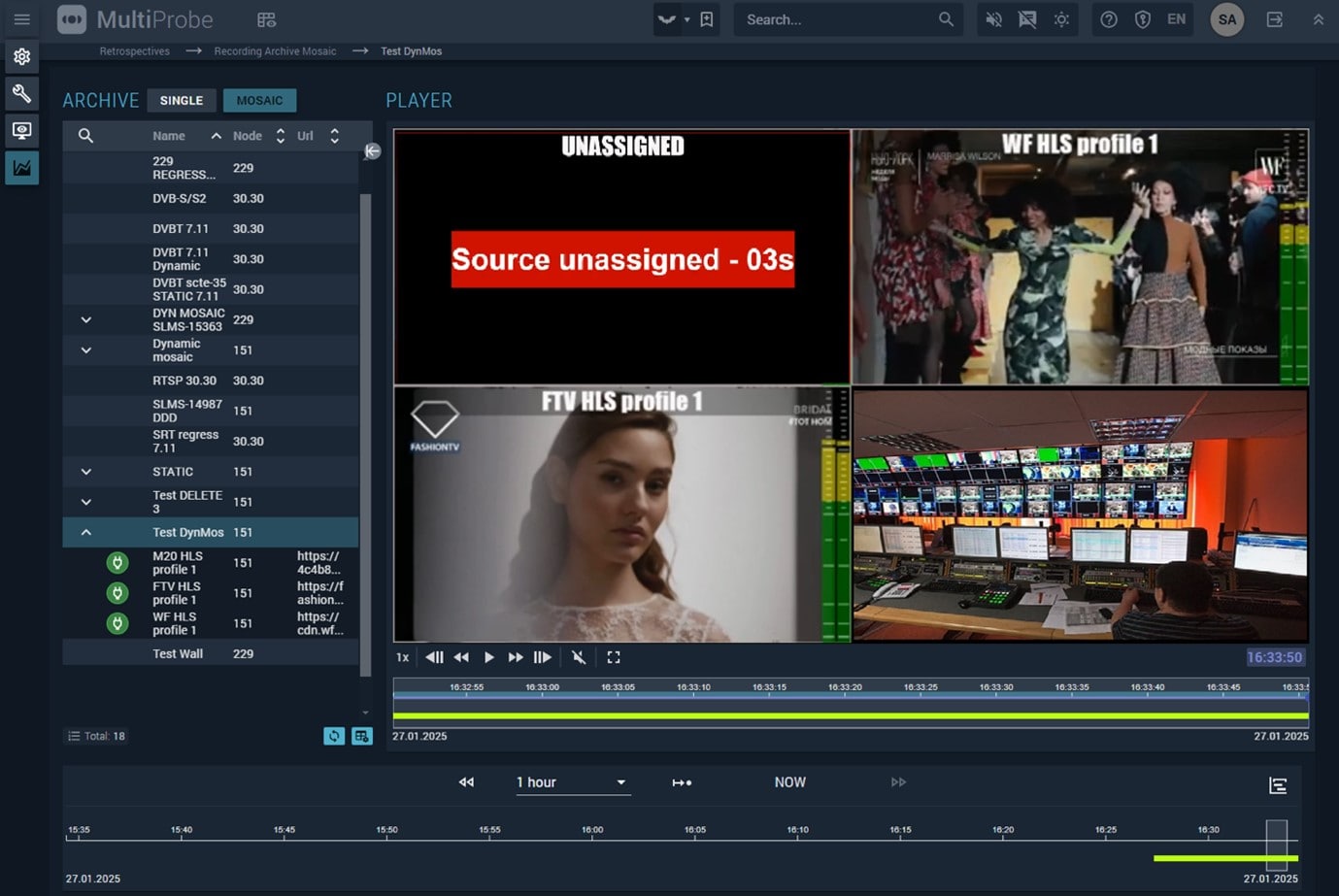

Ситуационный мониторинг в аппаратной

MultiProbe имеет встроенную подсистему для “полицейской” записи и работы с архивами, включая следующие возможности:

  • Полноценная система многоканальной записи всех входных сигналов.
  • Синхронное архивирование рабочих станций и камер видеонаблюдения.
  • Гибкий доступ к архивам: просмотр отдельных каналов или синхронных мозаик.
  • Создание сложных монтажных композиций из архивных материалов.
  • Точная синхронизация при воспроизведении нескольких записей одновременно.
  • Экспорт фрагментов для анализа инцидентов.
  • Инструменты для сравнения и наложения синхронных записей.

Для фиксации работы бригады и расследования инцидентов прямого эфира:

  • Рабочие столы пользовательских станций ретранслируются в NDI и записываются.
  • Потоки RTSP с камер видеонаблюдения архивируются синхронно.

После записи возможен детальный анализ с сопоставлением действий персонала:

  • Воспроизведение произвольных комбинаций записанных сигналов.
  • Сравнение синхронных событий на разных каналах.
  • Создание отчетов с привязкой к временным меткам.
ACБ

Мониторинг устройств АСБ

MultiProbe включает встроенную систему мониторинга состояния устройств, поддерживающих программные интерфейсы для сбора телеметрии, такие как API или SNMP. Это могут быть коммутаторы, резерваторы, титровальные станции, процессоры входных линий, шасси преобразователей, “умные” распределители питания и другие устройства. Состояния этих устройств могут быть собраны в панели (дэшборды), которые станут надежным помощником для инженеров эксплуатации при решении возникающих задач и проблем.

Заключение

Современные тенденции в индустрии привели к появлению новых форматов сигналов. Благодаря MultiProbe появилась возможность поэтапно модернизировать такой важный компонент студийного производства, как мониторинг сигналов. Решение обеспечивает минимально возможную задержку визуализации благодаря архитектуре прямого рендеринга, что делает его идеальным выбором для критически важных приложений прямого эфира.
