Cистема распределенного мониторинга и записи теле- и радио- вещания

Назначение системы

Облачная Система мониторинга с WEB-интерфейсом предназначена для обеспечения автоматизированного круглосуточного контроля 24/7 за распространением телеканалов и радиоканалов в сетях эфирного телерадиовещания с возможностью организации контроля сетей кабельного вещания, включая общероссийские обязательные общедоступные телеканалы и радиоканалы, но не ограничиваясь ими, а также автоматизации процессов, связанных с проведением контрольно-надзорной деятельности территориальных органов и мониторинга средств массовой информации и массовых коммуникаций в части соблюдения законодательства Российской Федерации в сфере связи.

Сферы применения:

  • Вещатели
  • Спутниковые и OTT операторы
  • Телевизионные и Радио каналы
  • Рекламные агенства
  • Медиа мониторинг
  • Надзорные органы
  • Контент провайдеры и Операторы доставки контента

Основными задачами Системы мониторинга являются:

  • обеспечение непрерывного круглосуточного мониторинга эфирного телерадиовещания в аналоговых и цифровых стандартах и автоматизированное оповещение Ситуационных центров о перерывах в вещании;
  • обеспечение проведения контрольно-надзорной деятельности территориальными органами в рамках предоставления записей программ;
  • получение, сбор и структурированное хранение аудио и видео информации контролируемых программ для обеспечения процесса мониторинга средств массовой информации и массовых коммуникаций;
  • предоставление аналитических данных о состоянии телерадиовещания обязательных общедоступных телеканалов и радиоканалов в субъектах Российской Федерации по количеству и продолжительности перерывов вещания, сгруппированных по месту, времени и оператору вещания.

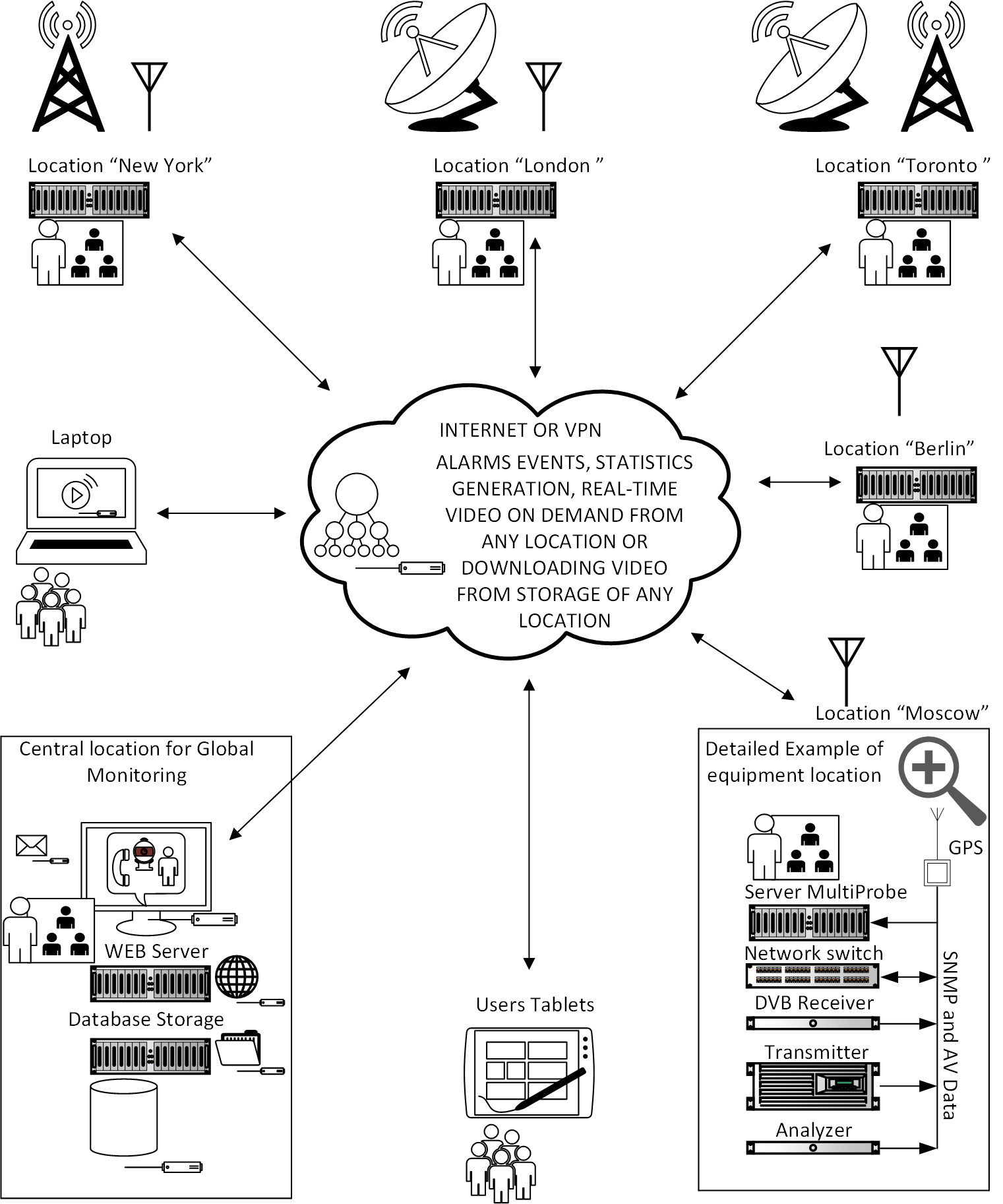

Каждый сервер MultiProbe способен принимать телевизионные и радио каналы в любых форматах и стандартах. Он также способен собирать SNMP данные с других устройств и предоставлять эту информацию пользователям системы в виде графиков или в табличном виде. Это позволяет контролировать работоспособность другого оборудования и получать любую другую информацию от устройств, например RF-метрику, анализ уровней принимаемых сигналов, и т.д.

Каждый MultiProbe сервер на удаленных точках мониторинга может иметь несколько программных модулей с разным набором инструментов.

На данный момент доступны 3 модуля: Analyzer, Viewer, Recorder.

Analyzer

Модуль отвечающий за инструментальный контроль параметров ТВ и РВ вещания и позволяющий проследить всю цепочку доставки сигнала от студии до любой удаленной точки. Модуль работает с любыми входными интерфейсами и типами сигналов, а также интегрируется с внешним приемным и измерительным оборудованием, для получения дополнительных характеристик.

Обеспечивает инструментальный анализ AV сигналов и качества цифровых сигналов стандартов DVB-T/T2/C/S/S2, контроль параметров потоков и сети QoS (ETSI TR 101-290, IP статистика, метаданные, EPG, субтитры, телетекст и метки рекламных врезок), контроль качества зрительского восприятия QoE (потеря изображения и звука, блочность, заморозка картинки и черные поля, отсутствие звука, клиппинг звука и др.).

Для сравнения содержания эталонной и контролируемой видеотрансляций с целью выявления их различий, вызванных, например, несанкционированной врезкой бегущей строки и иными региональными вставками, используется алгоритм собственной разработки (Заявка на получение Патента РФ на изобретение №2016150188 от 21.12.2016 г.)

Viewer

Кроме инструментального контроля пользователям необходимо чтобы система обеспечивала возможность выборочной аудио-визуальный оценки качества ТВ и РВ вещания. Эту задачу как раз и решает данный модуль.

Пользователи системы имеют возможность удаленного просмотра и прослушивания, как мультиэкранного видеоизображения (состав отображаемых ТВ и РВ каналов выбирается произвольно из всего списка доступных для контроля каналов), так и любого одного контролируемого канала на полный экран. Передача видео с удаленных блоков-анализаторов осуществляется в формате HLS\MPEG DASH.

Recorder

Модуль позволяет записывать сигналы из различных источников которые задействованы для мониторинга. Система позволяет эффективно кодировать AV данные из SDI, Сomposite, и транскодировать транспортные потоки MPEG TS с использованием алгоритмов сжатия H.264. Все параметры записи для каждого канала могут настраиваться индивидуально.

Поддерживается два режима записи:

  • Непрерывный 24/7 циклический режим записи.
  • Циклическая запись по расписанию или по правилам.

Модуль MultiProbe Record полностью интегрирован с другими модулями системы MultiProbe, а это означает что пользователь может мгновенно из любого другого модуля ссылающегося на какое-либо событие в прошлом перейти в архив и просмотреть данный видеофрагмент. Простой экспорт выбранных видеофрагментов из архива на рабочие места пользователей с возможностью транскодирования в нужный видео битрейт, с нарезкой файлов по указанной длительности файла или с указанным размером файла, а также с наложением времени и даты поверх видео.

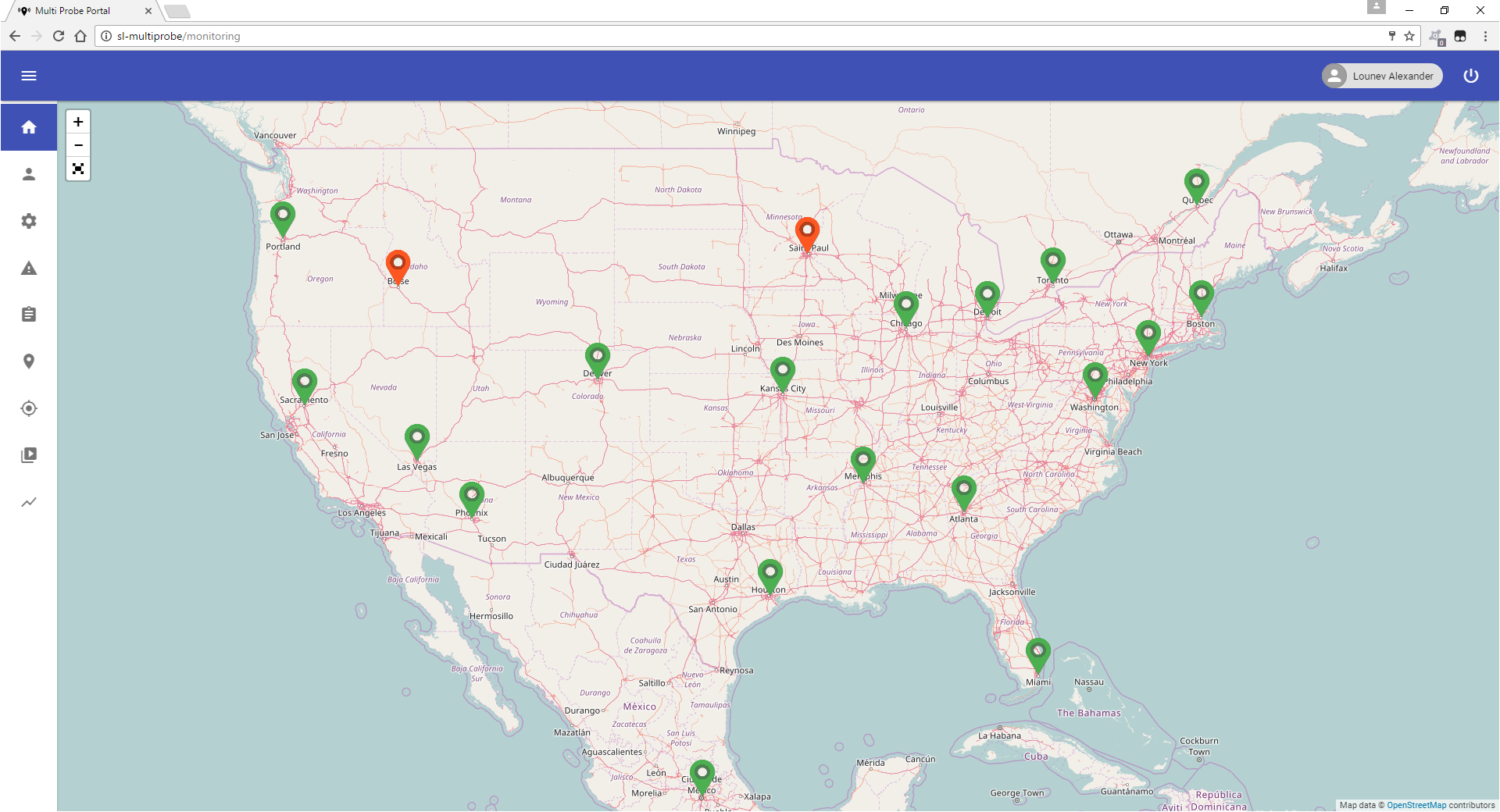

Распредиление точек мониторинга на карте

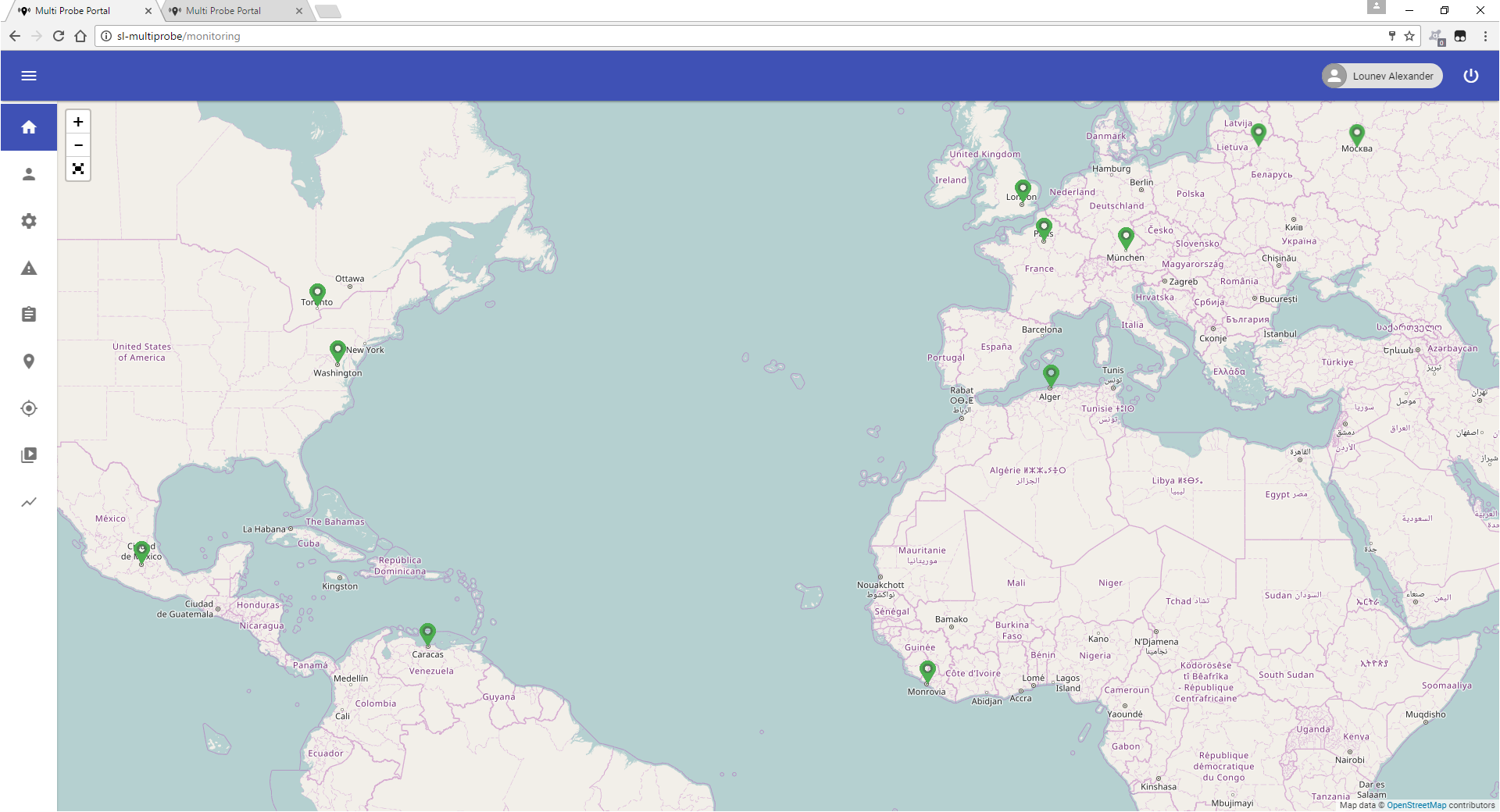

Карта всего мира

Для получения точного времени - каждый сервер MultiProbe использует встроенный GPS модуль.

E-mail и SMS уведомления с настраиваемыми параметрами и шаблонами.

Возможность интеграции любого мобильного оператора в любой стране по протоколу SNPP для SMS уведомлений на случай уведомления большого количества подписчиков с разных подразделений компании.

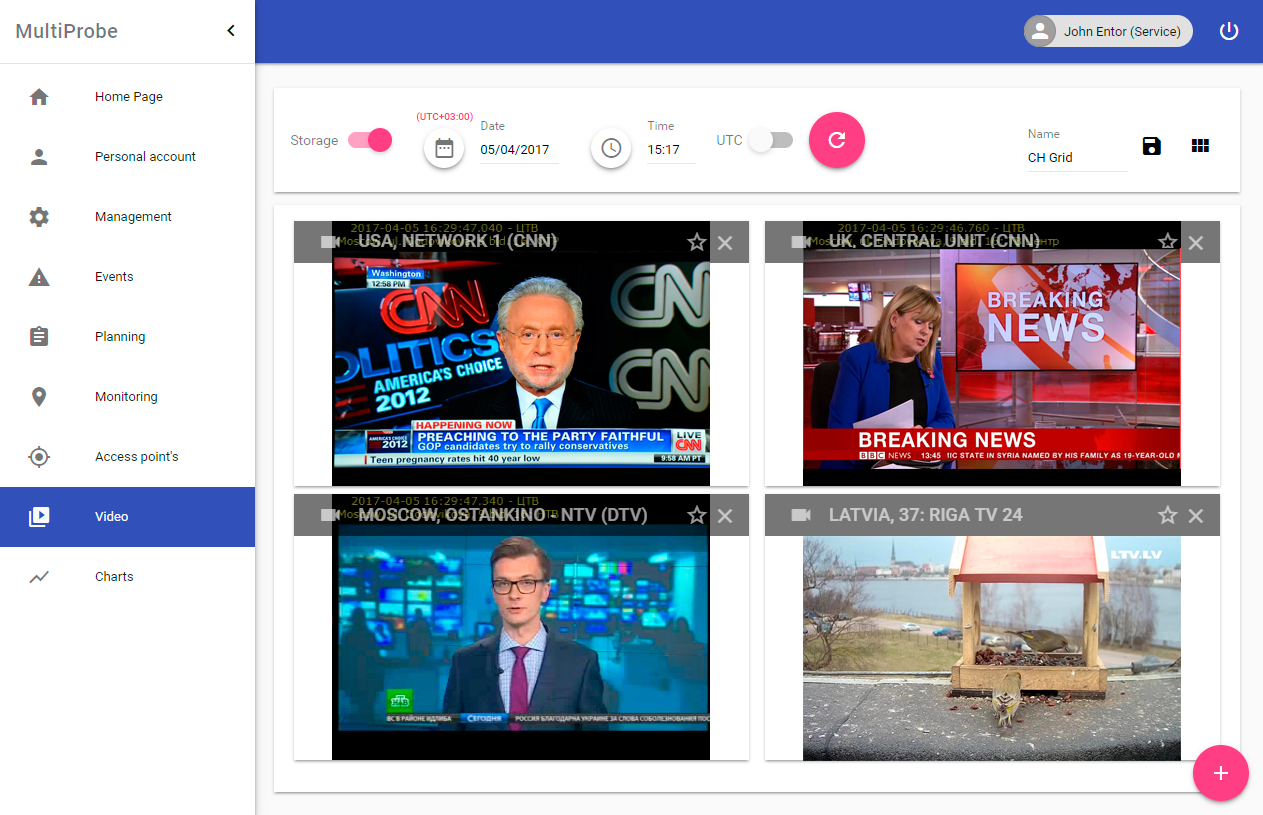

Вид Мозаики с 4 распределенных серверов MultiProbe: США, Англия, Россия, Латвия.

Измерения для Аналогового Радио вещания:

  • Захват несущей (Логическая)
    Обозначает наличие несущей. 0 - отсутствие несущей, 1 - захват несущей.
  • Интегральная громкость (LUFS)
    Значение уровня интегральной громкости.
  • Уровень звука (dBFS)
    Пиковый уровень звука.
  • Уровень шума (%)
    Степень зашумленности сигнала, FM вещание.

Измерения для Цифрового Радио вещания:

  • SCTE35 - врезка рекламы (Логическая)
    Врезка рекламы, 1 - рекламный материал, 0 - телепрограмма
  • Интегральная громкость (LUFS)
    Значение уровня интегральной громкости.
  • Ошибка декодирования звука (Логическая)
    Возможность декодировать видео.
  • Скорость битового потока (кбит/с)
    Битовая скорость входящего транспортного потока.
  • Уровень звука (dBFS)
    Пиковый уровень звука.

Измерения для TR-290:

  • P1 PAT_error_2 (Логическая)
    Индикатор ошибки PAT_error_2
  • P1 PID_Error (Логическая)
    Индикатор ошибки PID_error
  • P1 PMT_error_2 (Логическая)
    Индикатор ошибки PMT_error_2
  • P1 Sync_byte_error (Логическая)
    Индикатор ошибки sync_byte_error
  • P1 TS_sync_loss (Логическая)
    Индикатор ошибки ts_sync_loss
  • P1 Сontinuity_counter_error (Логическая)
    Индикатор ошибки continuity_counter_error
  • P2 CAT_error (Логическая)
    Индикатор ошибки CAT_error
  • P2 CRC_Error (Логическая)
    Индикатор ошибки CRC_error
  • P2 PCR_Repetition_Error (Логическая)
    Индикатор ошибки PCR_repetition_error
  • P2 PCR_accuracy_error (Логическая)
    Индикатор ошибки PCR_accuracy_error
  • P2 PCR_discontinuity_indicator_error (Логическая)
    Индикатор ошибки PCR_discontinuity_indicator_error
  • P2 Transport_error (Логическая)
    Индикатор ошибки transport_error
  • P3 EIT_actual_error (Логическая)
    Индикатор ошибки EIT_actual_error
  • P3 NIT_actual_error (Логическая)
    Индикатор ошибки NIT_actual_error
  • P3 SDT_actual_error (Логическая)
    Индикатор ошибки SDT_actual_error

Измерения для Цифрового ТВ вещания:

  • SCTE35 - врезка рекламы (Логическая)
    Врезка рекламы, 1 - рекламный материал, 0 - телепрограмма
  • Интегральная громкость (LUFS)
    Значение уровня интегральной громкости.
  • Наличие скрытых субтитров (Логическая)
    Наличие текста в 888 странице телетекста.
    1 - наличие субтитров (данные получены, декодированы и есть текст субтитров);
    0 - ошибка декодирования либо нет данных для декодирования.
  • Наличие телетекста (Логическая)
    Возможность декодировать телетекст.
    1 - данные получены и декодированы;
    0 - ошибка декодирования либо нет данных для декодирования.
  • Ошибка декодирования видео (Логическая)
    Возможность декодировать видео.
  • Ошибка декодирования звука (Логическая)
    Возможность декодировать видео.
  • Скорость битового потока (кбит/с)
    Битовая скорость входящего транспортного потока.
  • Скорость информационного потока (кбит/с)
    Суммарная скорость всех элементарных потоков входящих в сервис
  • Стоп кадр (%)
    Степень замерзания.
  • Уровень звука (dBFS)
    Пиковый уровень звука.
  • Черный экран (%)
    Интегральная характеристика яркости изображения.

Измерения для T2MI потока:

  • MER (dB)
    Коэффициент ошибок модуляции, MER
  • Post-BCH FER (Безразмерная)
    Коэффициент ошибочно декодированных кадров после коррекции BCH
  • Post-LDPC BER (Безразмерная)
    Коэффициент битовых ошибок после коррекции LDPC
  • Pre-LDPC BER (Безразмерная)
    Коэффициент битовых ошибок до коррекции LDPC
  • SNR (dB)
    Отношение сигнал/шум RF сигнала
  • Захват синхронизации (Логическая)
    Захват синхронизации [1 - locked, 2 - no lock]
  • Уровень RF сигнала (dBm)
    Уровень RF сигнала

Измерения для Аналогового ТВ вещания:

  • Интегральная громкость (LUFS)
    Значение уровня интегральной громкости.
  • Стоп кадр (%)
    Степень замерзания.
  • Уровень RF (Относительные единицы)
    Уровень сигнала с PLANAR.
  • Уровень звука (dBFS)
    Пиковый уровень звука.
  • Черный экран (%)
    Интегральная характеристика яркости изображения.
  • Шум изображения (%)
    Отсутствие приема аналогового сигнала.

Измерения для MultiProbe сервера::

  • Использование CPU (%)
    Суммарная по всем процессам загрузка CPU.
  • Использование памяти (%)
    Суммарное использование памяти.
  • Использование хранилища (%)
    Загрузка файлового хранилища. Значение -100 означает отсутствие хранилища в системе.
  • Сервер функционирует (Логическая)
    Индикатор работоспособности сервера.

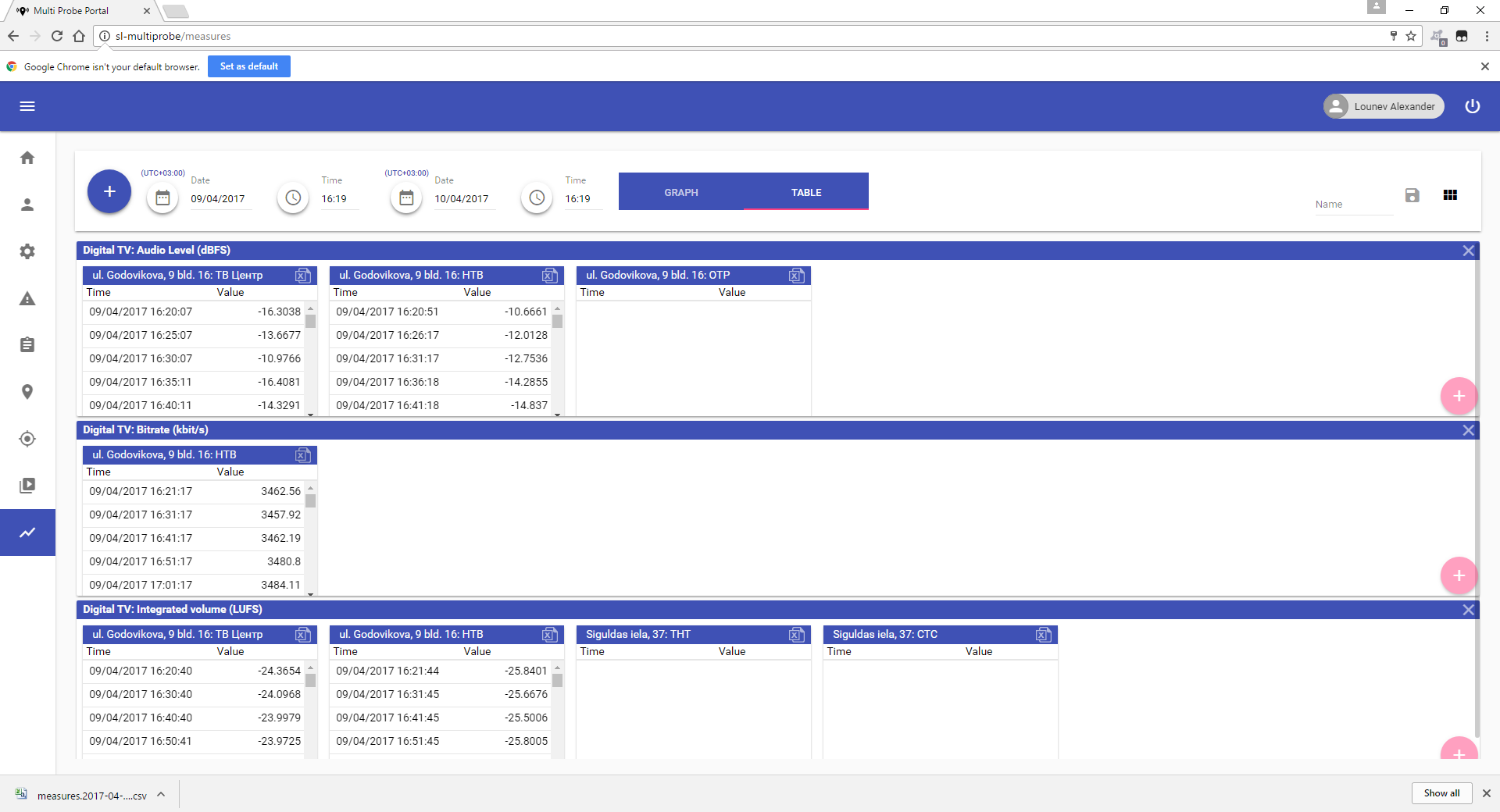

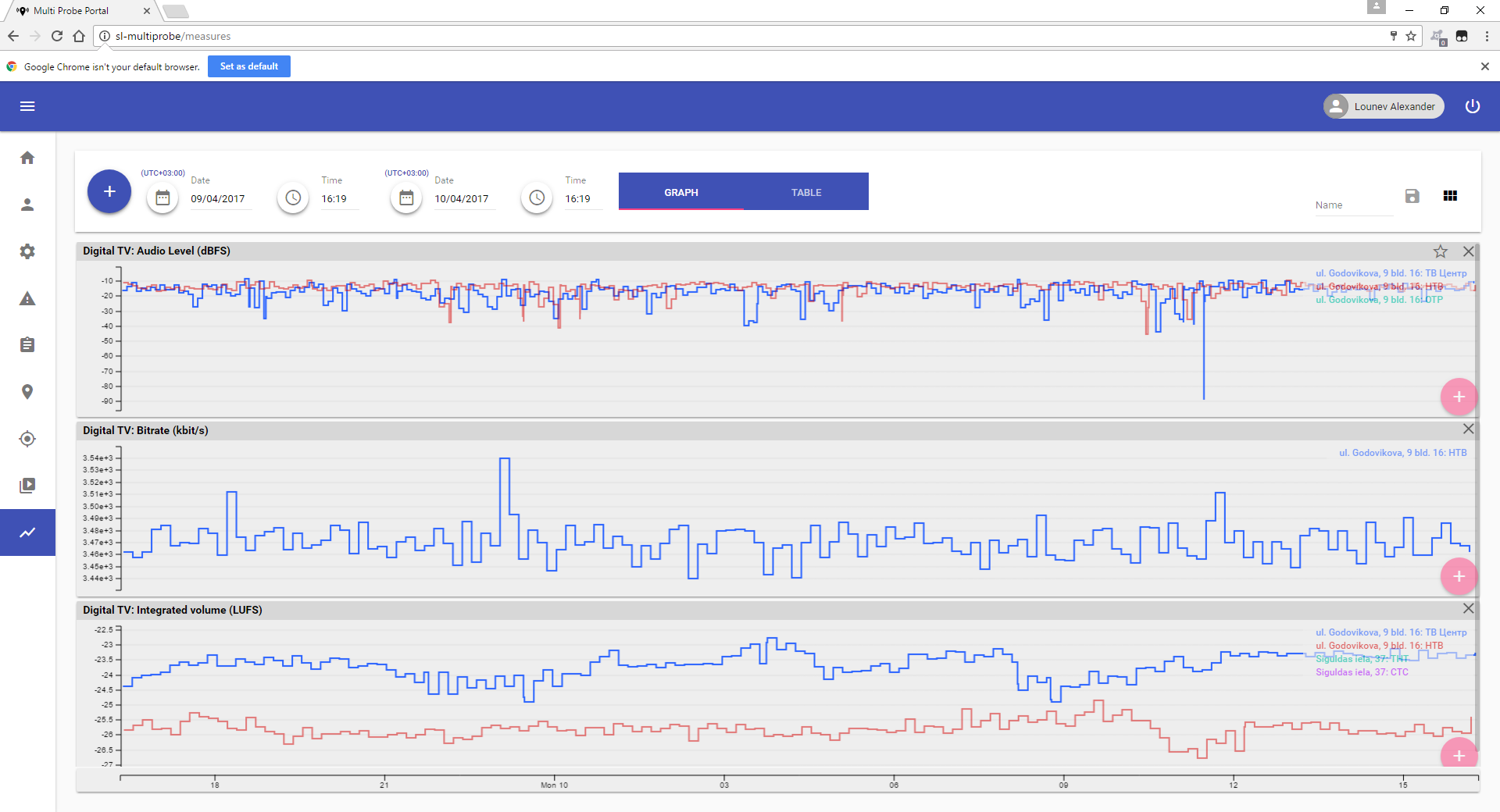

Графическое отображение нескольких разных измерений и нескольких разных каналов одновременно Табличное отображение измерений с возможностью выгрузки данных в CSV файлы

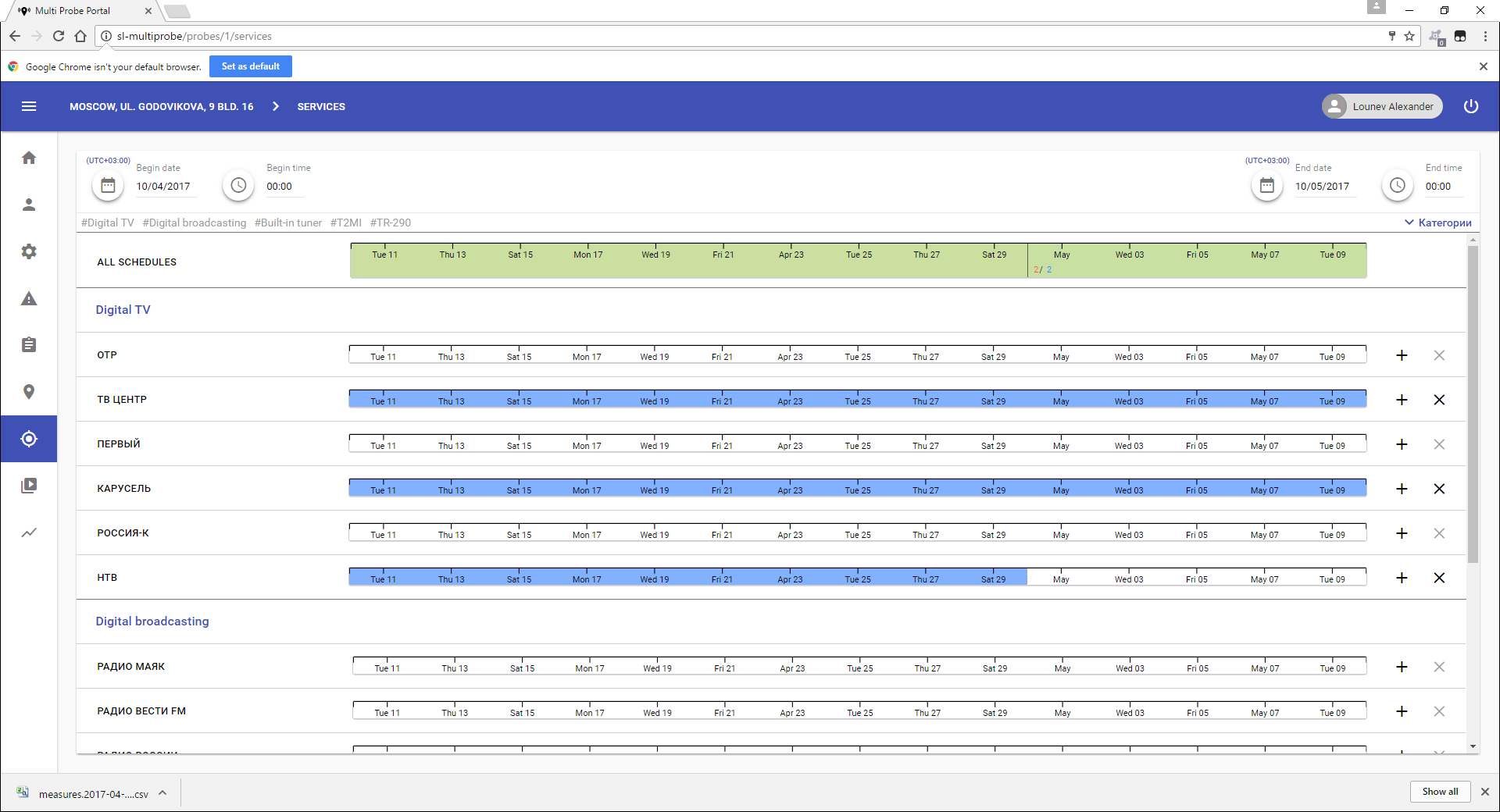

Настраиваемая Домашняя страница с закладками предназначена для того чтобы облегчить работу с данными для сотрудников компании Список Сервисов с просмотром всех задач и расписаний для выбранного сервера MultiProbe

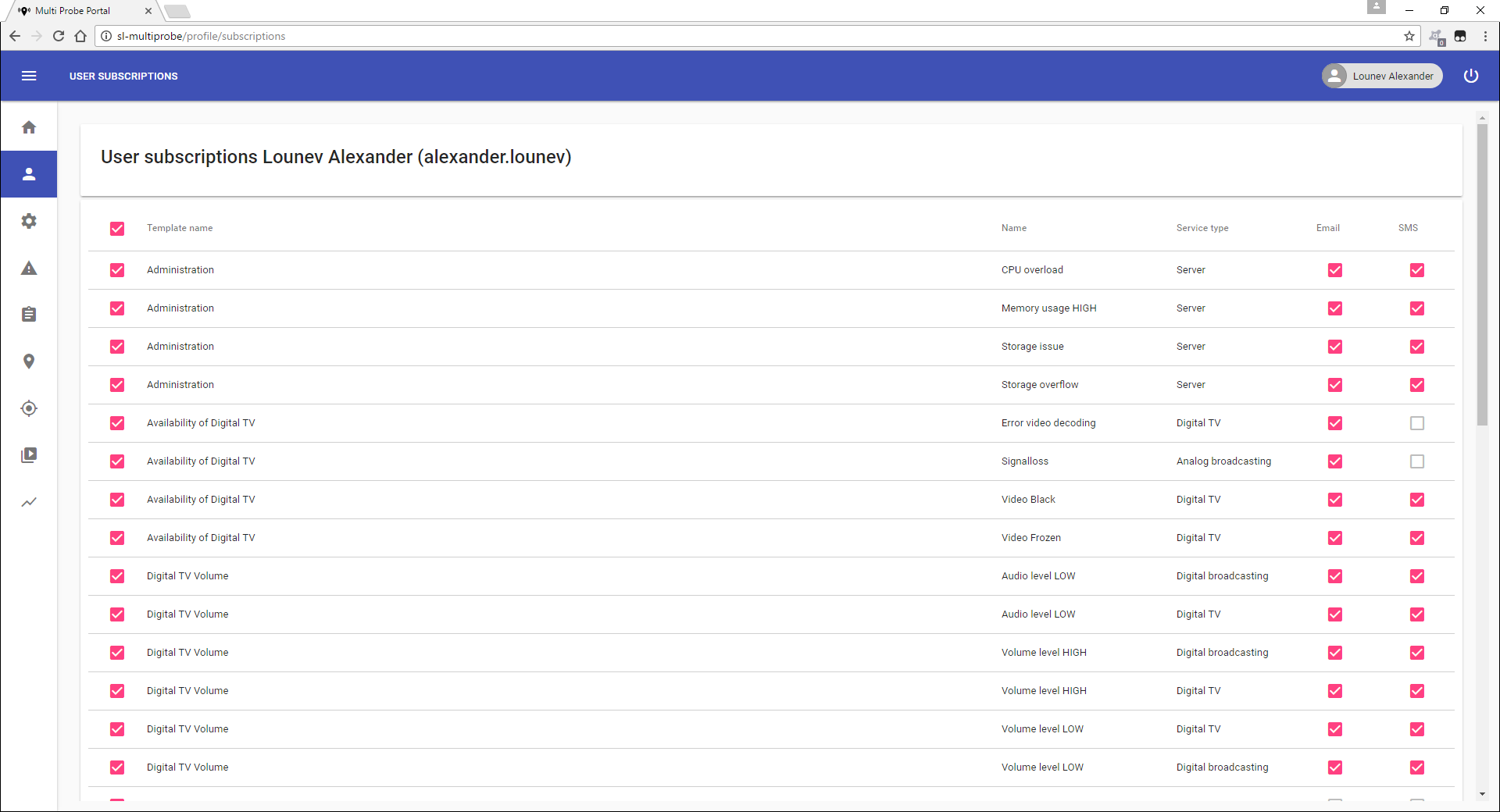

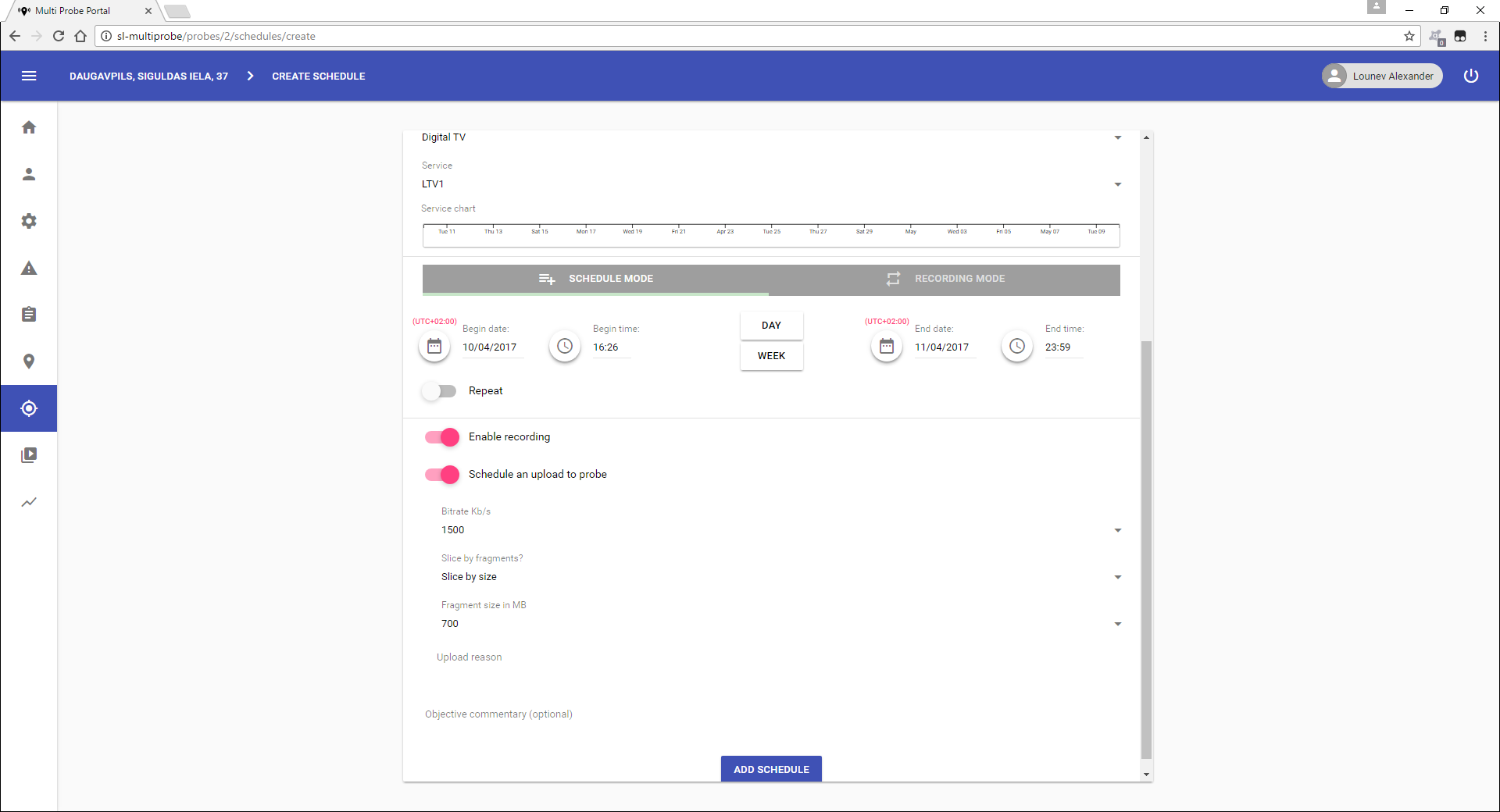

Настройки расписания для мониторинга и записи выбранного ТВ канала Пользовательские подписки для уведомления по e-mail и SMS для любых событий

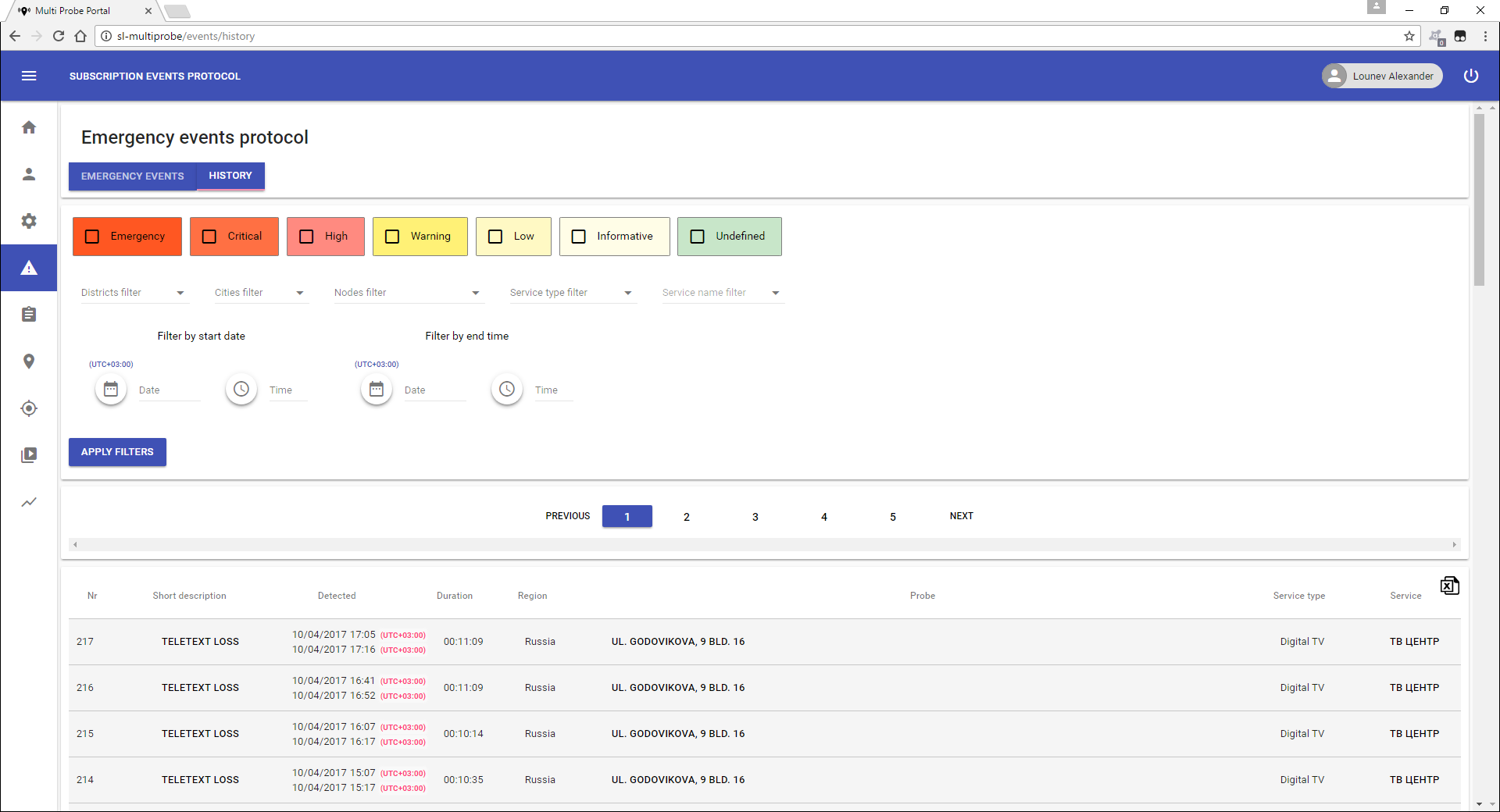

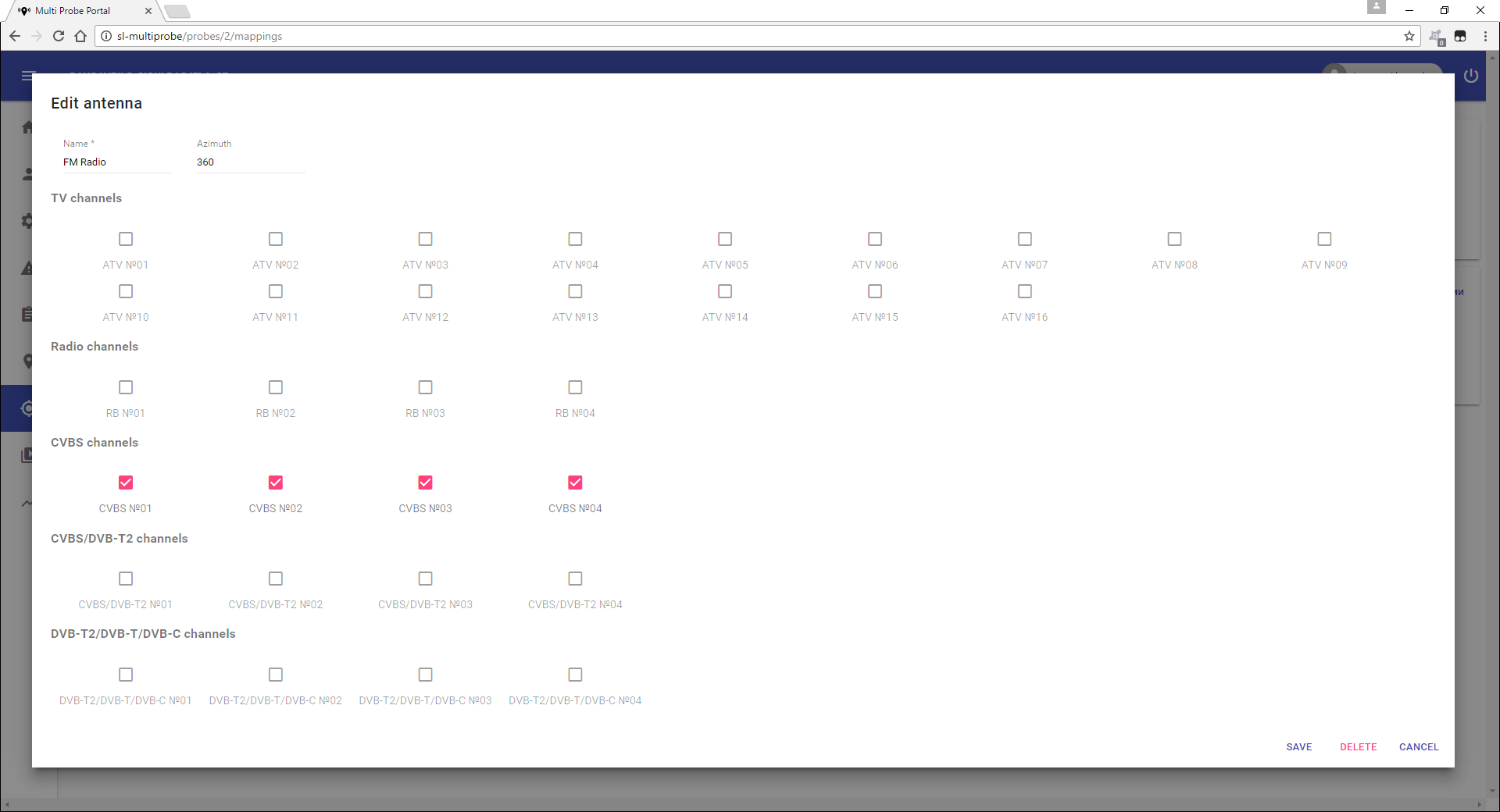

Настройки Антенны и конфигурация системы Просмотр Аварий, событий и истории

MultiProbe полностью управляется с помощью WEB-интерфейса, который поддерживает различные права для пользователей и подразделений компании. Также присутствует географическое разделение подразделений и пользователей.

  • Администратор системы - глобальное управление (создание, редактирование, удаление) сотрудниками, распределенными точками мониторинга, шаблонами для уведомлений, правами пользователей. Полные права администратора, разделение отделов географически.
  • Администратор сервера Multiprobe - конфигурация сервера мониторинга MultiProbe, управление персоналом именно этого подразделения компании, планирование задач, просмотр видео мозаики, постановка и редактирование мероприятий мониторинга, выгрузка видео.
  • Планирование событий - пользователь с правами на создание и редактирование мероприятий мониторинга.
  • Администратор Сервера + Планирование - как 2 пункта выше.
  • Просмотр отчетов, измерений, просмотр и выгрузка видео и просмотр мозаики.

Для точной проработки и оценки стоимости решения обращайтесь к менеджерам компании.

Мы знаем как решить вашу задачу

Подберем для Вас
подходящее решение
за 1 день
