DVB T2-MI Remultiplexer

Устройство мультиплексирования транспортных потоков MPEG2-TS «Stream Multiplex 2x4» используется в наземном цифровом телевизионном вещании стандарта DVB-T2 для демультиплексирования входных DVB-T2 MI потоков на составляющие его PLP (каналы физического уровня), демультиплексирования ТВ сервисов из всех PLP и последующего формирования MPEG2-TS потоков с требуемым набором сервисов.

Формирование выходных потоков осуществляется на транспортном уровне без перекодирования элементарных потоков. Постоянная скорость выходного транспортного потока обеспечивается добавлением дополняющих пакетов и коррекцией временных меток PCR выходного транспортного потока.

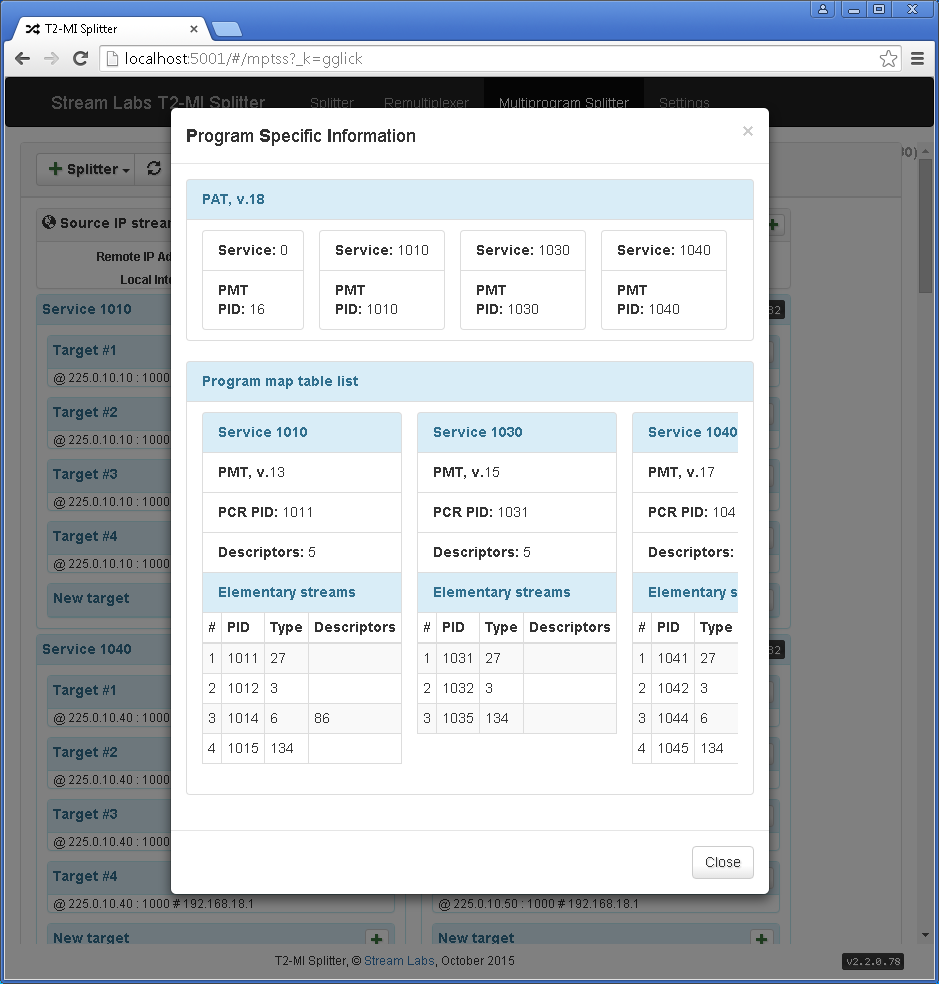

Устройство обеспечивает формирование в выходном транспортном потоке таблиц SI/PSI, основываясь на таблицах SI/PSI входных сигналов.

Входные интерфейсы:
Количество и тип входных инерфейсов подбираются под проект

  • DVB-ASI (ETSI EN 50083-9). Bitrate range 0..214 Mbit/s;
  • IP/Ethernet (ETSI TS 102 034)

Контейнеры входных данных:

  • MPEG-2 TS (ISO/IEC 13818-1), MPTS or SPTS;
  • DVB T2-MI Streams (ETSI TS 102 773, EN 302 755).

Выходные интерфейсы:
Количество и тип входных инерфейсов подбираются под проект

  • IP/Ethernet (ETSI TS 102 034)

Контейнеры выходных данных:

  • MPEG-2 TS (ISO/IEC 13818-1), MPTS or SPTS;

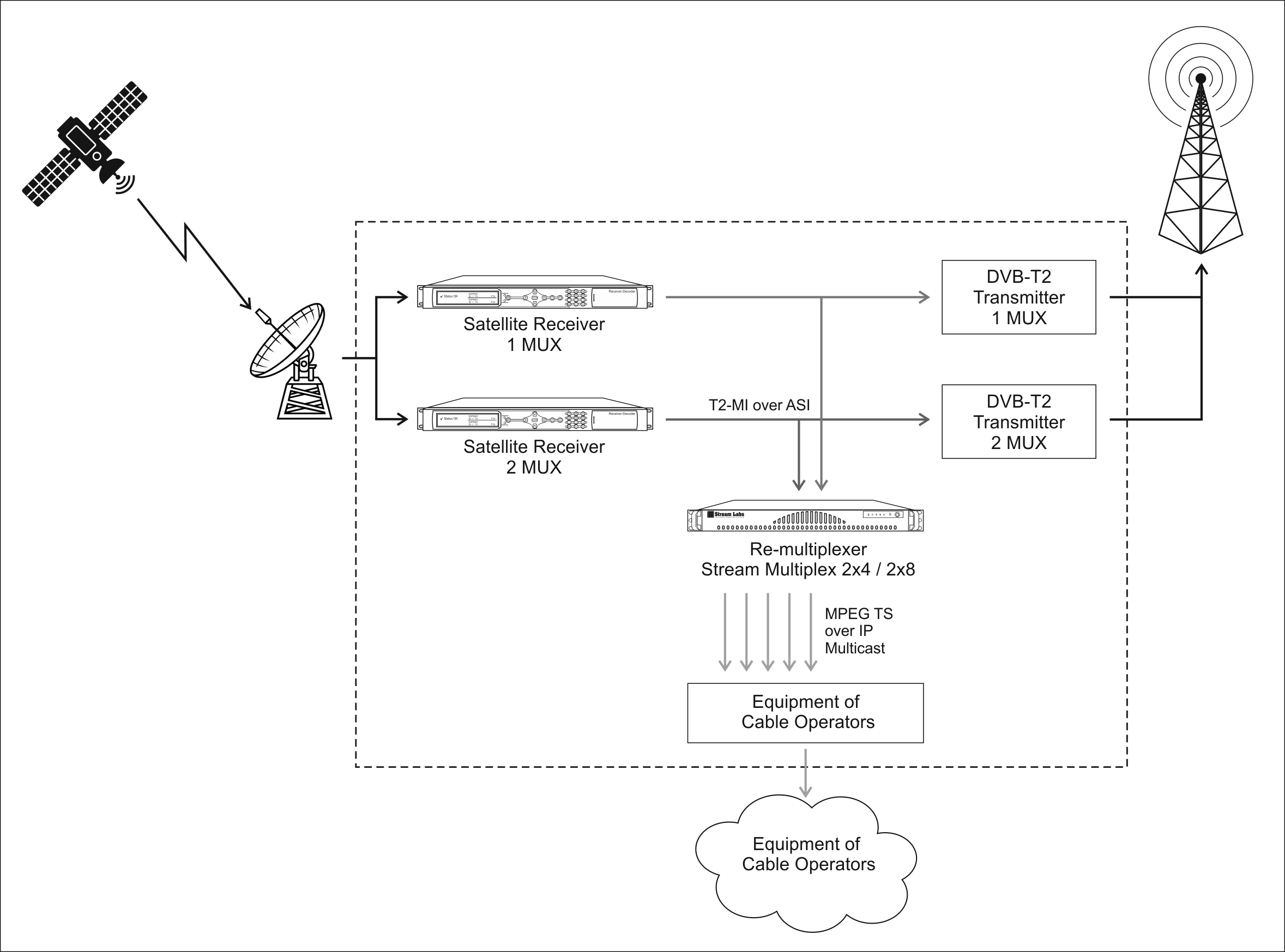

Типовая схема включения устройства

Сервис Stream Multiplex включает в себя три основных функциональных модуля: Splitter, Remultiplexer и Multiprogram Splitter.

Splitter

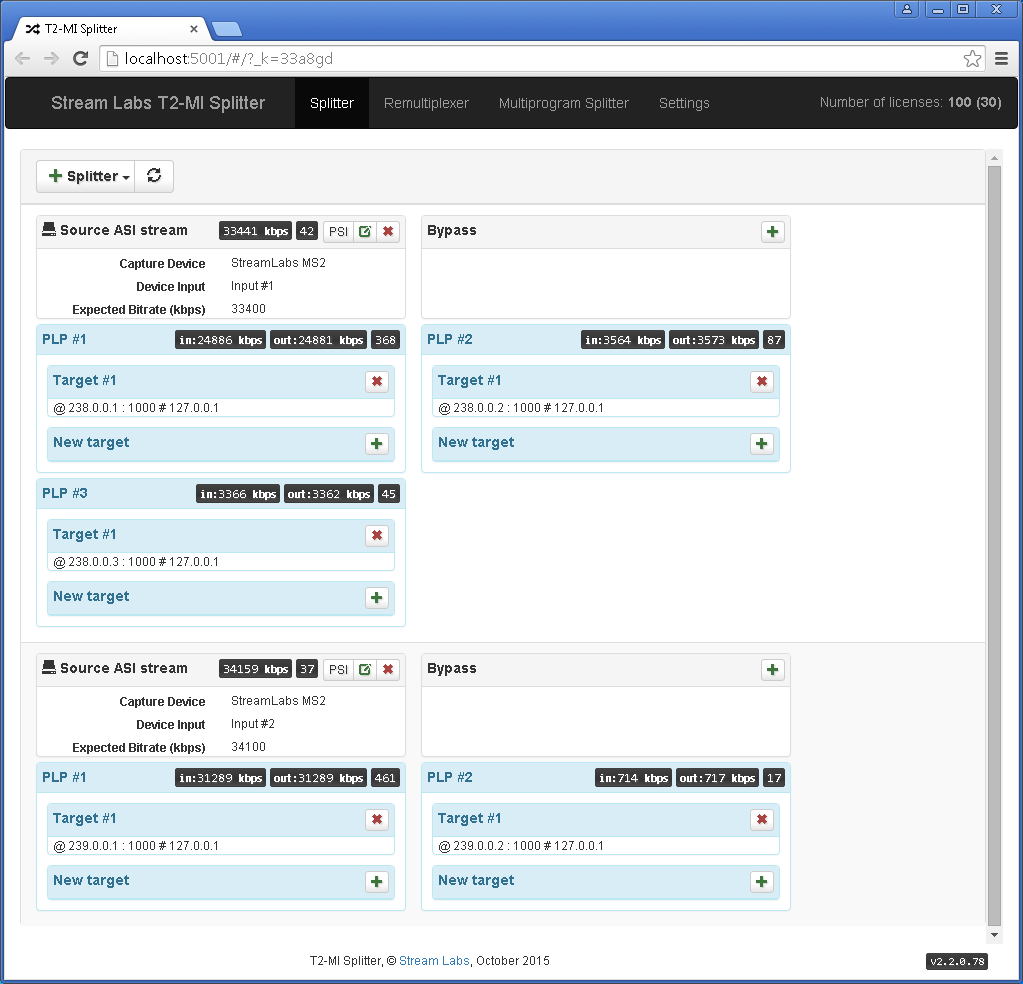

Модуль, предназначенный для выделения мультипрограммных транспортных потоков из каналов физического уровня (PLP), присутствующих в потоках T2MI, с целью последующей подачи их на модули Remultiplexer, Multiprogram splitter.

Remultiplexer

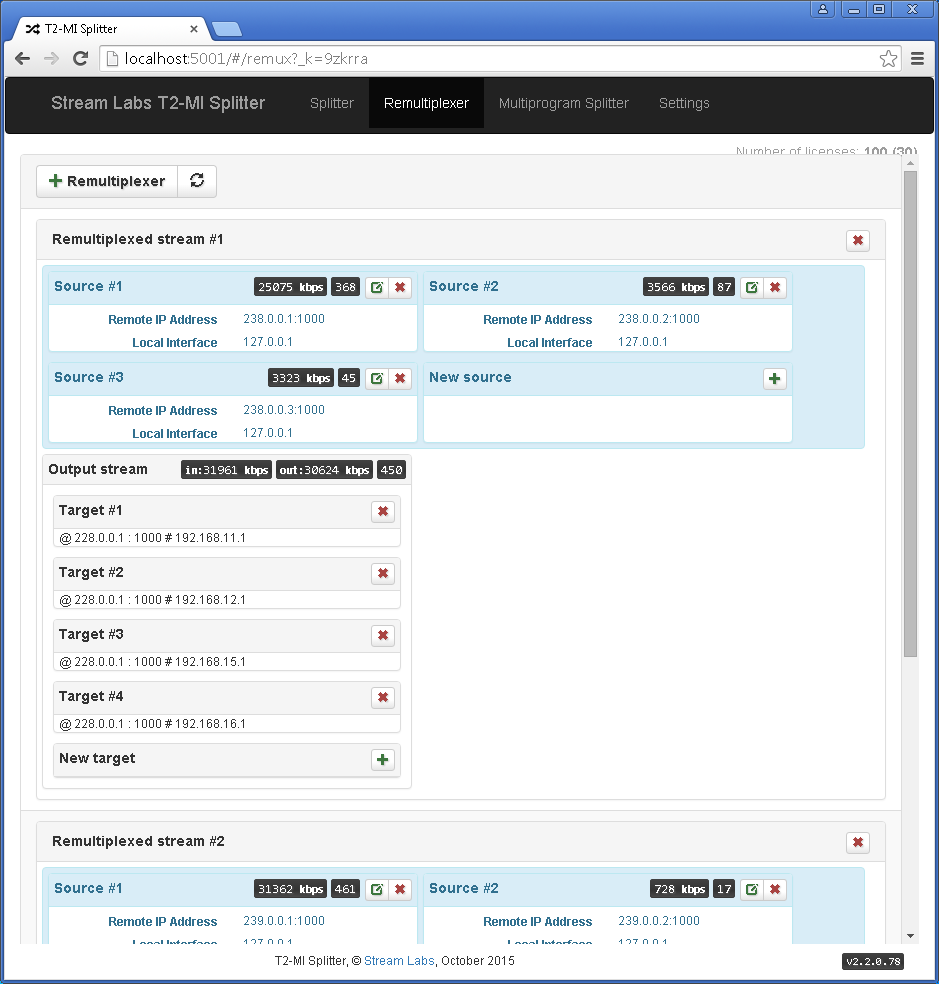

Модуль предназначенный для сбора нескольких входных транспортных потоков обычно поступающих от модуля Splitter в один много программный поток.

Multiprogram splitter

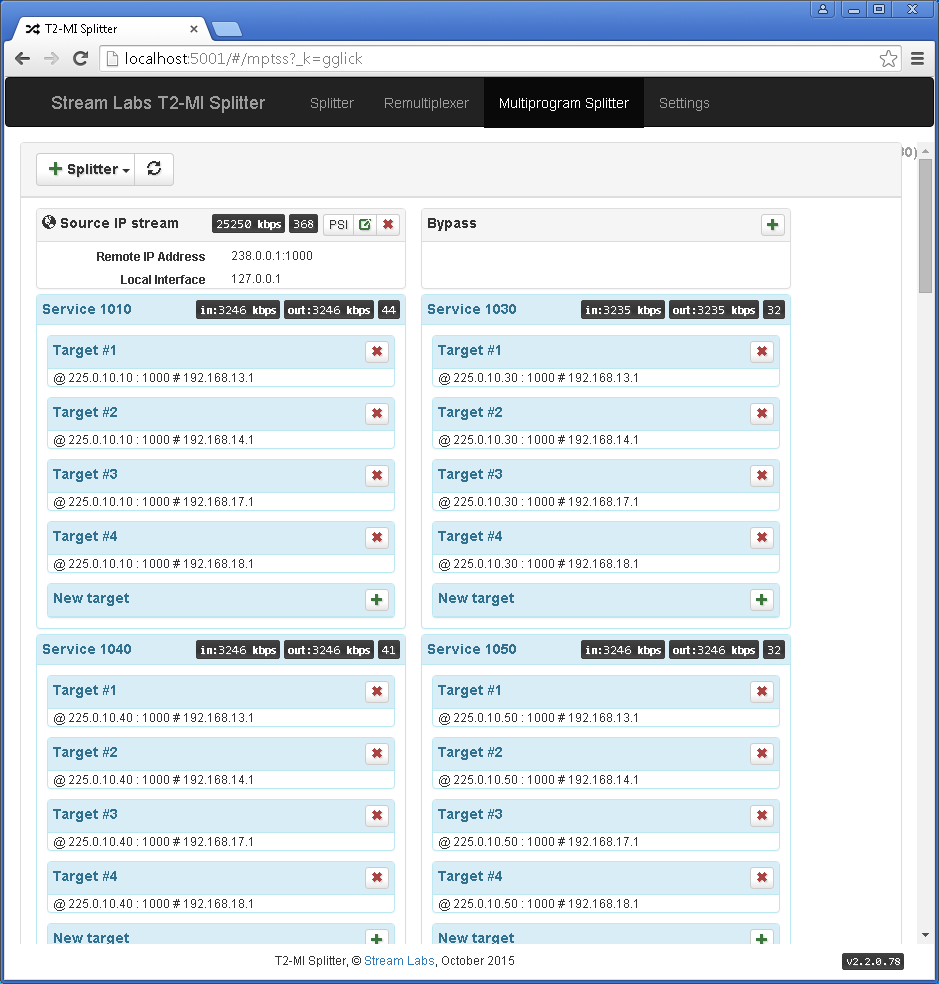

Модуль предназначенный для разбора многопрограммных потоков с целью выделения из них отдельных сервисов, и вещания каждого из выделенных сервисов в виде однопрограммного транспортного потока MPEG2-TS.

Обмен данными между функциональными модулями системы может осуществляться через сетевую подсистему компьютера. Передача данных осуществляется в соответствии со спецификацией ETSI TS 102 034 «Transport of MPEG-2 TS Based DVB Services over IP Based Networks».

Система Stream Multiplex предоставляет пользователю WEB интерфейс для управления, настройки и просмотра состояния устройства.

Система Stream Multiplex во время работы осуществляет анализ значений поля continuity_counter заголовка транспортного пакета. Анализ осуществляется для каждого из элементарных потоков, входящих в состав анализируемого транспортного потока.

На данный момент устройства поставляются в двух вариантах:

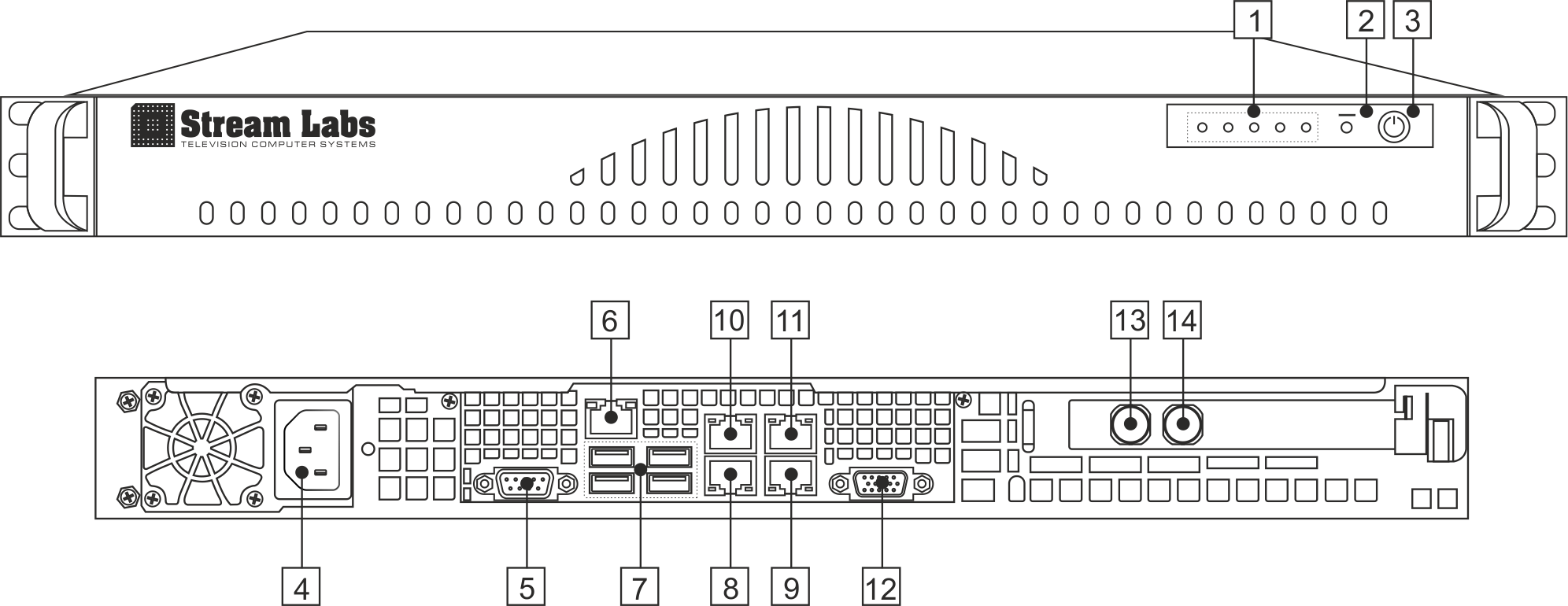

1U Rack сервер: 2 ASI входа, 4 IP выхода

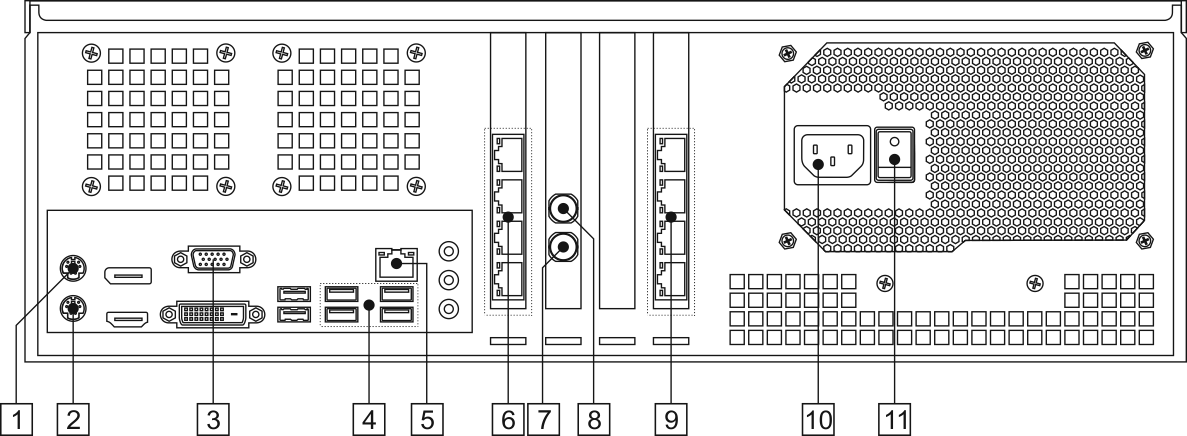

3U Rack сервер: 2 ASI входа, 8 IP выходов
