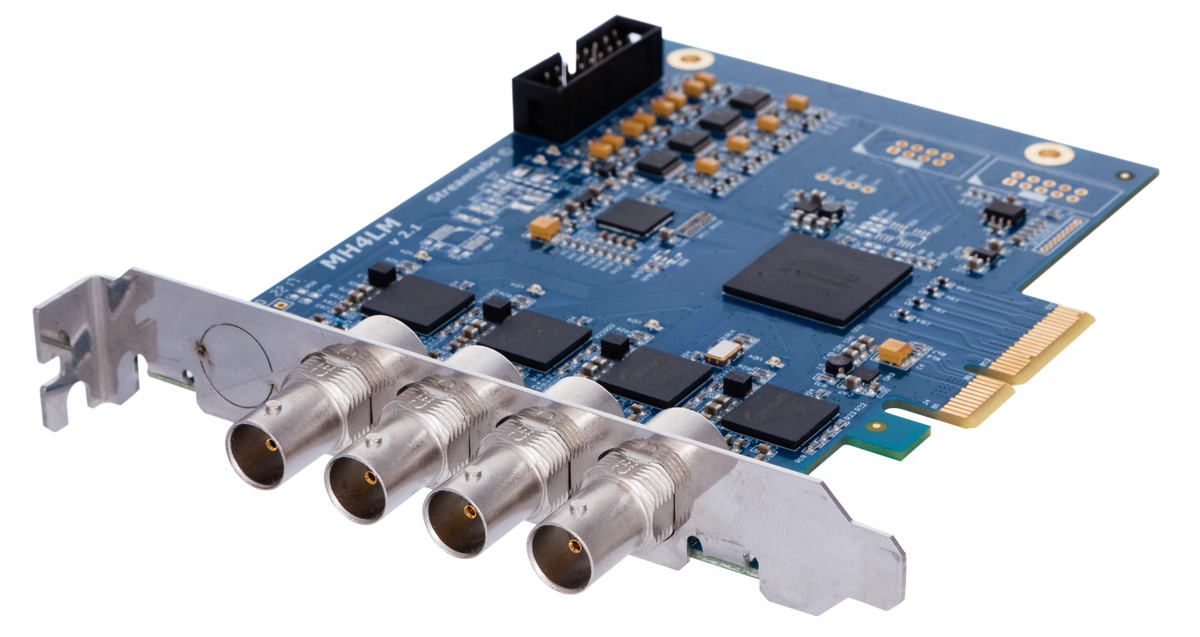

MH4LM
Плата многоканального ввода AV сигналов

4 входа HD-SDI ASI CVBS встроенный и аналоговый звук

Данная плата может использоваться в качестве базы для создания систем многоканальной студийной записи и замедленных повторов, системы мониторинга и записи тв-эфира (логгеры), системы многоканального визуального мониторинга тв-эфира (мультивьюверы), системы рир-проекции и многокамерные виртуальные студии и т.п.

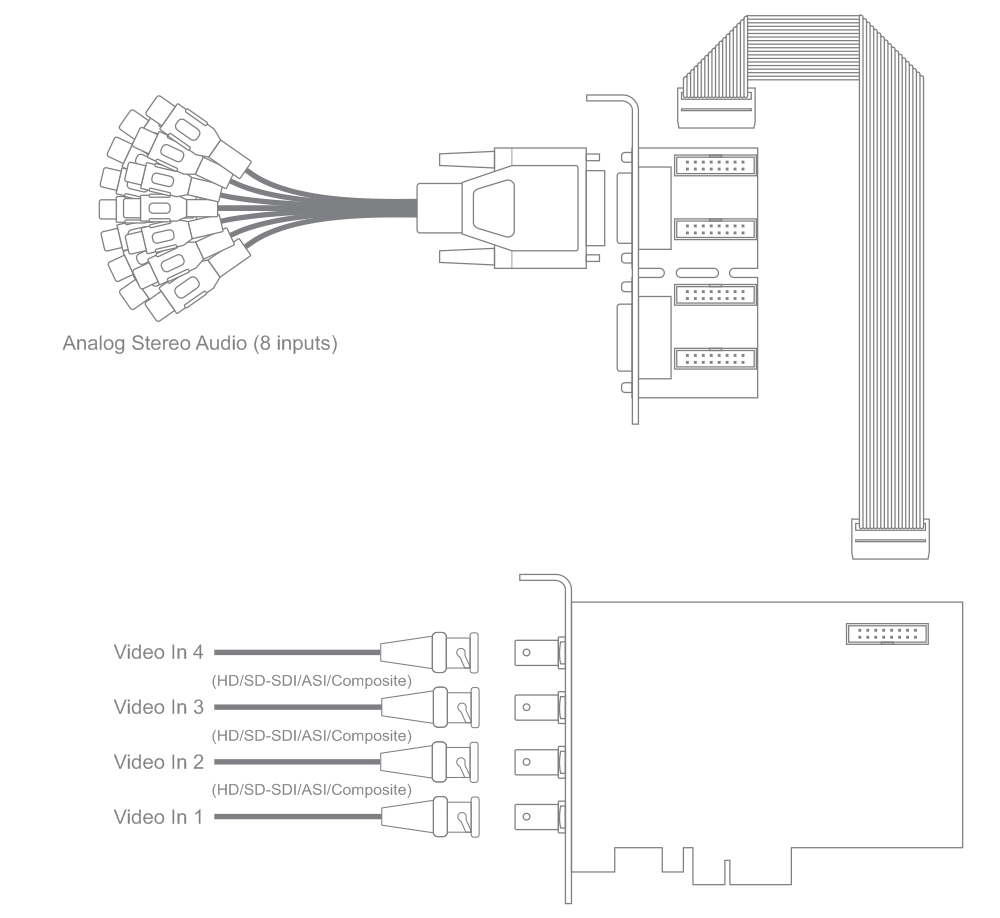

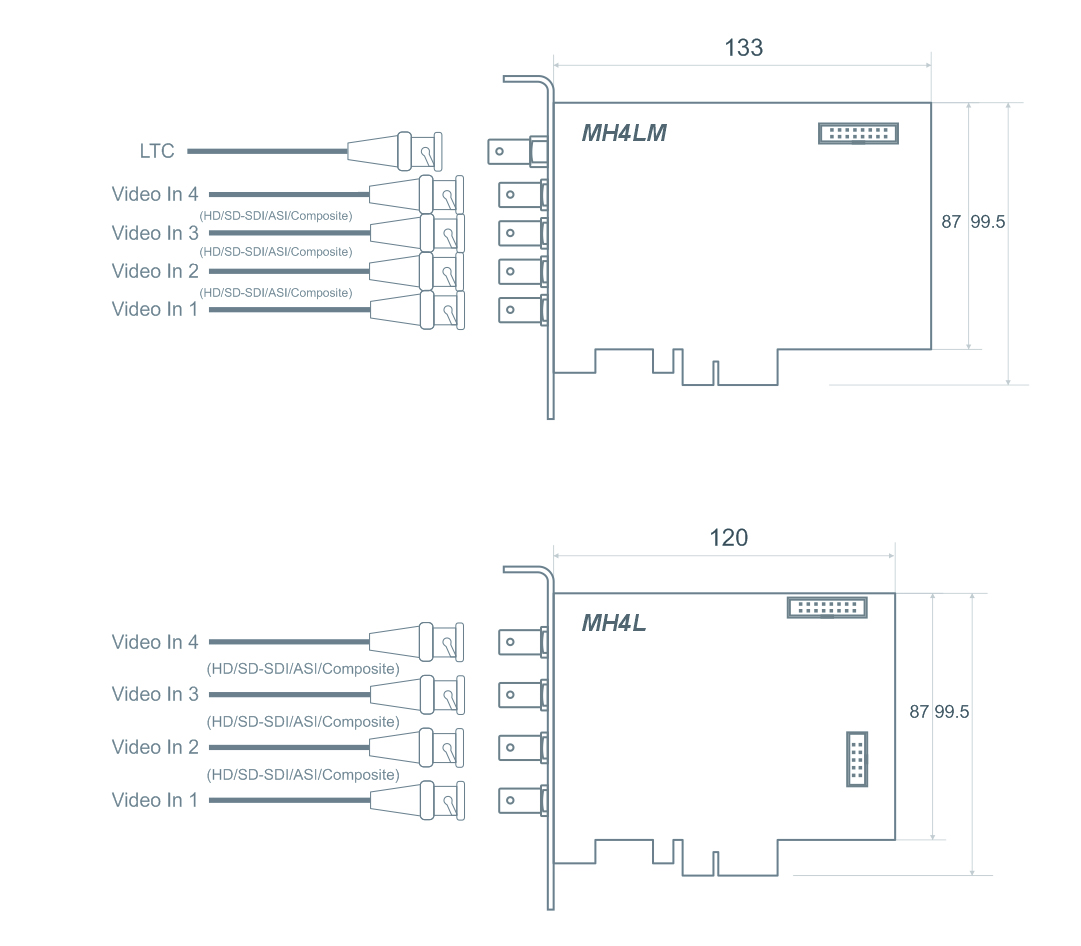

Назначение разъемов Размеры

Основные особенности

  • 4 BNC разъема с индивидуальной индикацией (LEDs) статуса;
  • Программное управление переключением DVB-ASI/SD-SDI/HD-SDI /3G-SDI/CVBS интерфейса для каждого входа платы;
  • Опциональное аппаратное масштабирование входного SD-SDI/HD-SDI/3G-SDI видео;
  • Поддержка стандартов NTSC(M/4.43) / PAL(B/D/G/H/I/K/L/M/N/60)/SECAM аналогового видео;
  • 4 линейных стереовхода аудио:
    • Захват аналогового аудио в формате 24 бита/48кГц;
    • Декодирование и захват семплов эмбеддированного аудио всех каналов всех аудиогрупп SD-SDI/HD-SDI/3G-SDI;
    • /3G-SDI/ поток 2.970 Mbit/s, 2.970/1.001 Mbit/s;
  • Компенсация кабеля и автоматическая инверсия ASI;
  • SD-SDI, поток 270 Mbit/s;
  • HD-SDI, поток1485 Mbit/s;
  • Поддерживаемые платой SD видеостандарты 625/25 PAL, 525/29.97 NTSC, 525/23.98 NTSC;
  • Поддерживаемые платой HD видеостандарты 720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080i59.94, 1080i60, 1080p50, 1080p59.94, 1080p60;
  • ASI/SDI разъемы 75-Ом BNC (4x);
  • Input return loss >15dB;
  • ASI: Соответствие спецификации DVB-ASI (coax) EN50083-9; Rx bitrate 0 .. 214Mbit/s;
  • SDI: Соответствие спецификации SMPTE 259M, SMPTE 292M, SMPTE 424M, ITU-R BT.656 and ITU-R BT.601;
  • Шина PCI Express x4 Gen1;
  • Обновление прошивки платы (Firmware) через PCI Express;
