Последовательный циклический мониторинг DVB TS

Система Multiscreen может применяться и для динамического изменения конфигураций по кругу (карусели) в зависимости от времени в плейлисте. Эта особенность позволяет контролировать транспортные потоки каналов в любой точке CDN - после даунлинка, декодеров, мультиплексоров, ресиверов, транскодеров, до аплинка. После любых устройств обработки сигнала.

Данный режим работы MultiScreen требует минимальное количество лицензий для мониторинга, минимальное количество серверов и остального оборудования, что позволяет экономить место в стойке, а также сократить расходы на мониторинг.

Опция ротации конфигураций требует специальной лицензии.

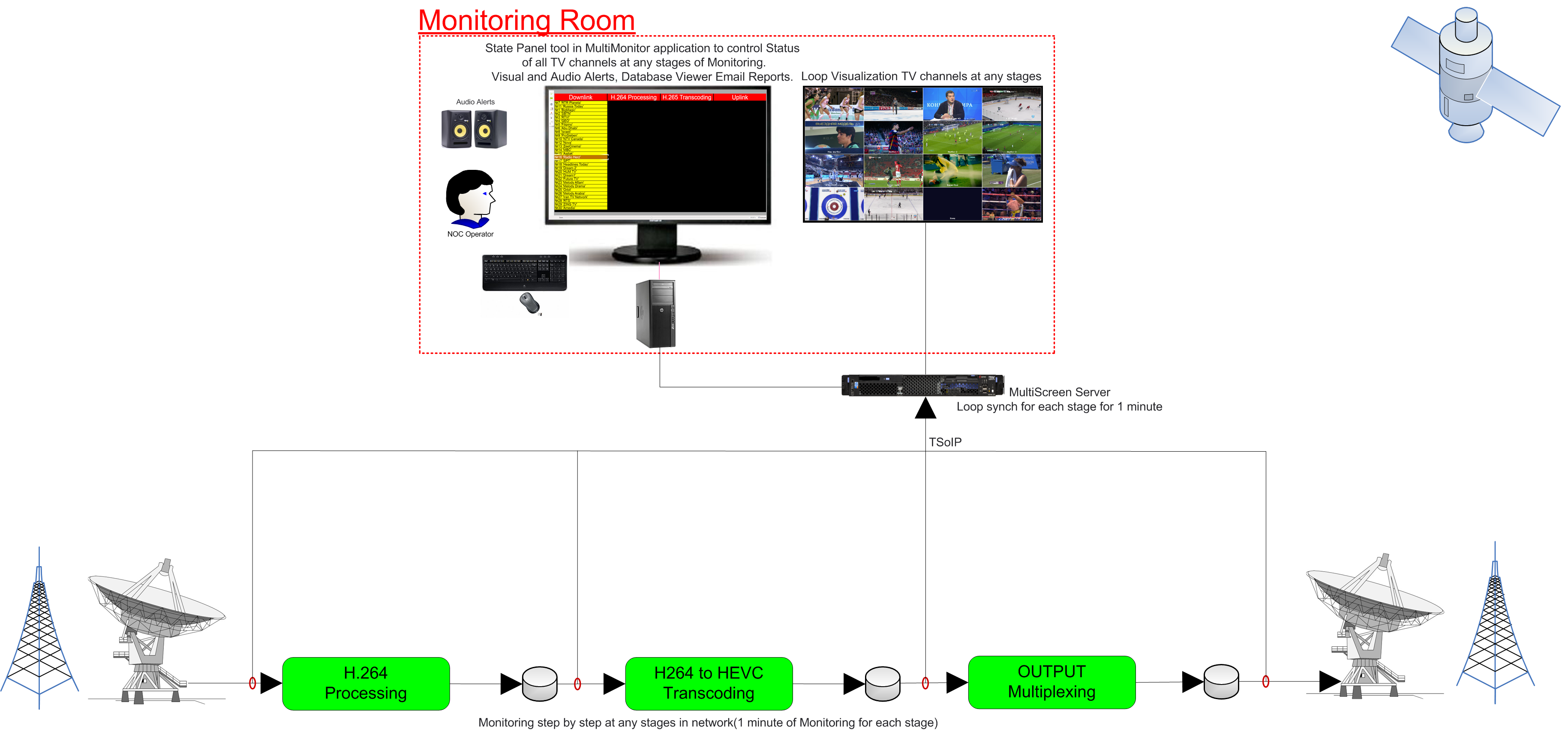

Схема использования MultiScreen для сканирования сигнала в различных точках Head End

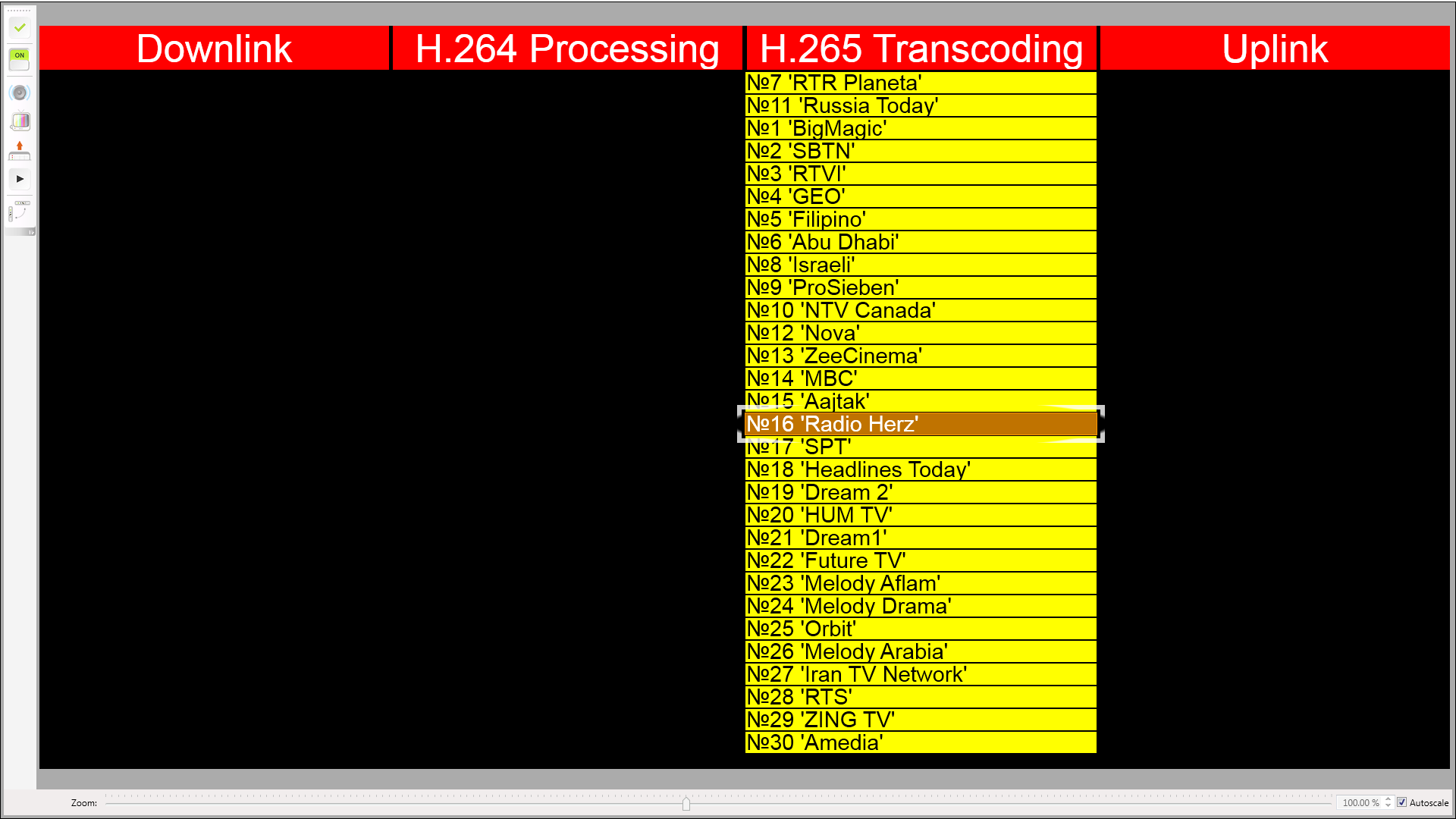

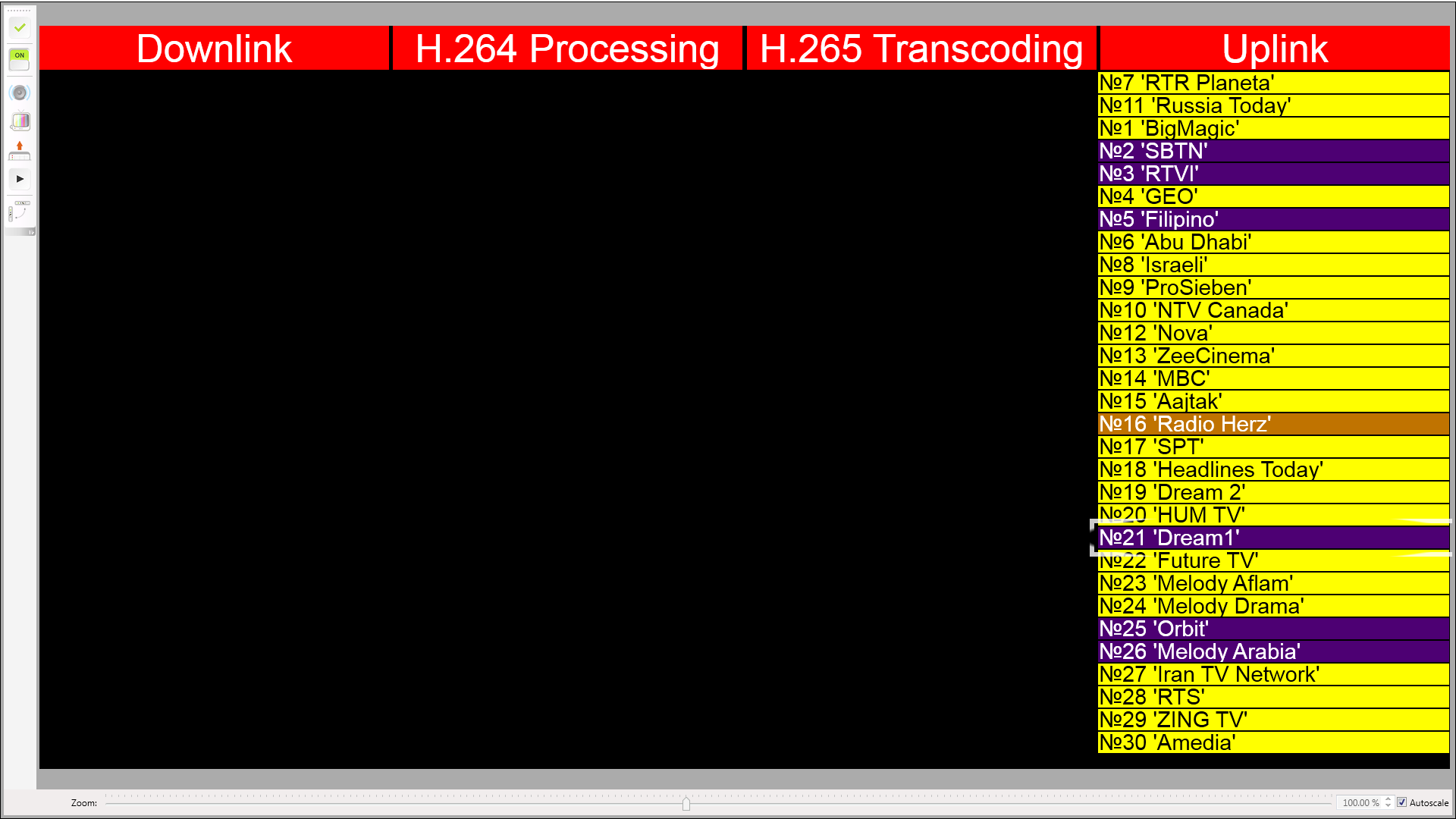

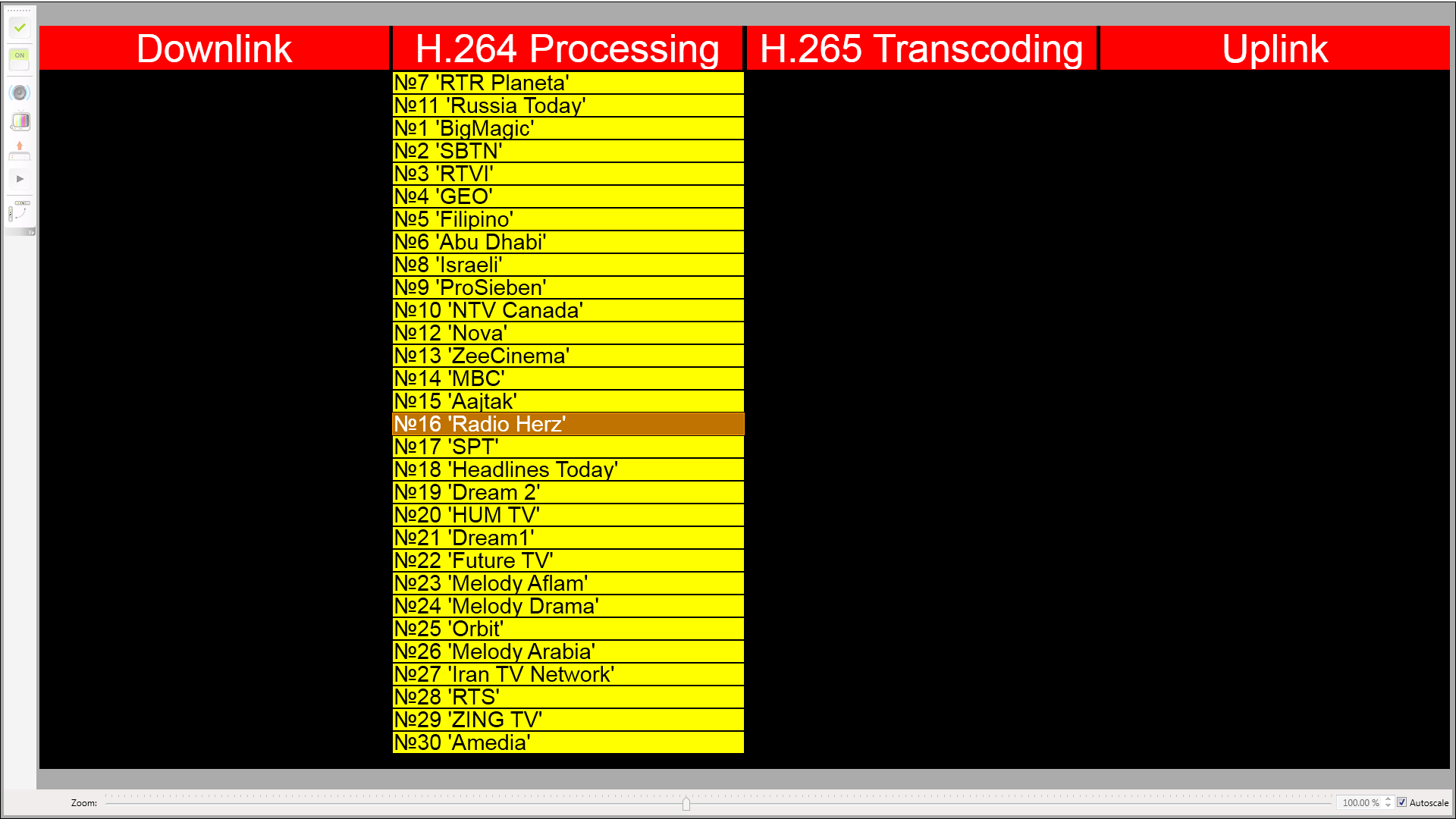

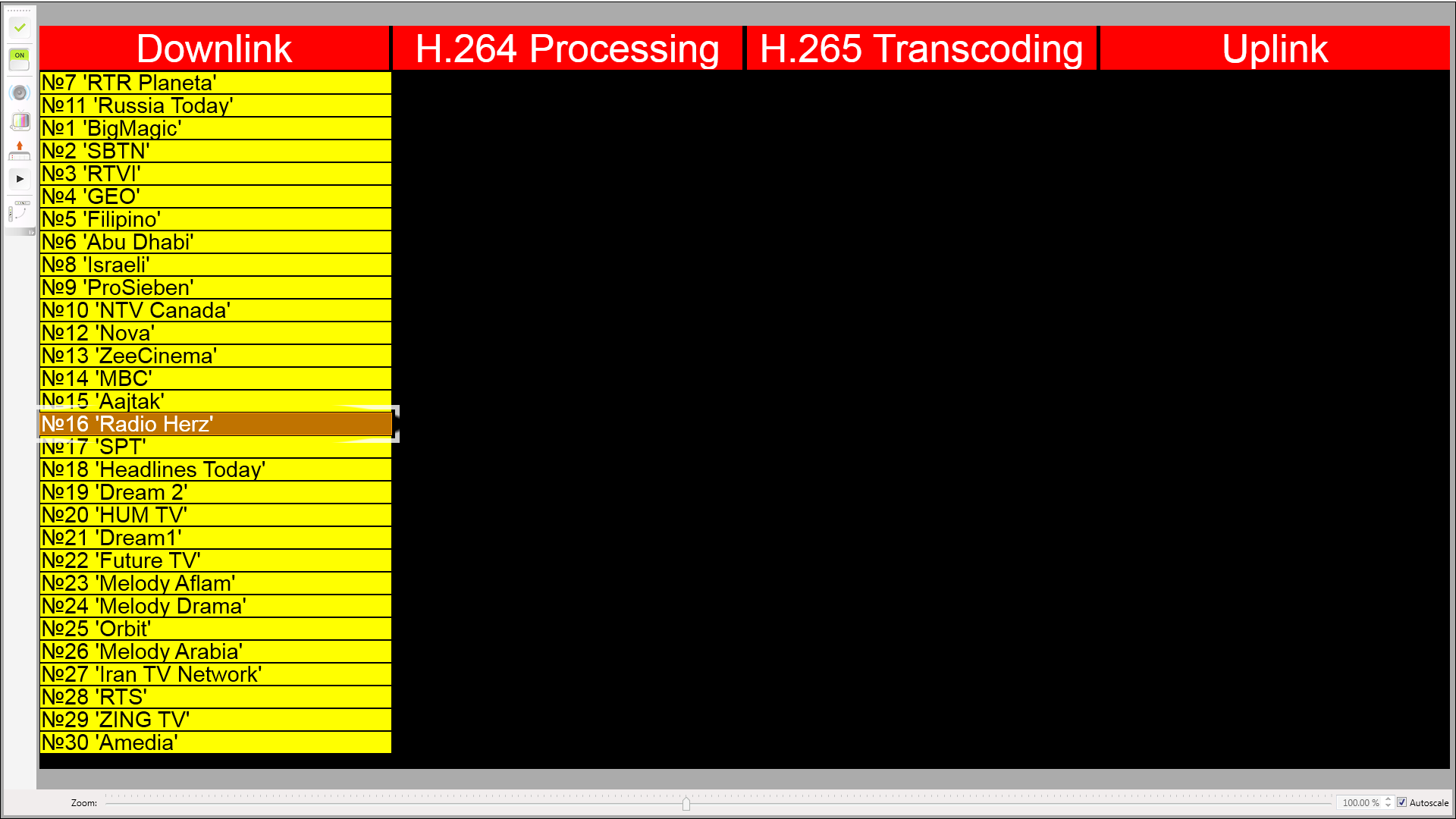

Пример статусной панели MultiMonitor – мониторинг сигнала на различных этапах.

Поддерживаемы транспортные потоки:

StreamMultiScreen представляет собой эффективную медиа-платформу, которая позволяет осуществлять визуальный и инструментальный контроль неограниченного количества Теле- и Радиоканалов. Количество физических входов сервера зависит от установленной в него платы:

IP/Ethernet (ETSI TS 102 034). MPEG-2 TS (ISO/IEC 13818-1), MPTS or SPTS
DVB-ASI (ETSI EN 50083-9). Bitrate range 0..214 Mbit/s;
DVB-T/T2 (ETSI EN 300 744, 302 755);
DVB-S/S2 (ETSI EN 300 421, EN302-307, EN301-210);
DVB-C/C2 (ETSI EN 300 429 Annex A/B/C);
HLS (HTTP Live Streaming Monitoring); supports encrypted streams

Входные видео форматы:

MPEG-1 (ISO/IEC 11172-1);
MPEG-2 (ISO/IEC 13818-1);
MPEG-4.2 (ISO/IEC 14496-2);
MPEG-4.10 (H.264, ISO/IEC 14496-10).
HEVC (ITU-T H.265 High efficiency video coding)

Входные аудио форматы:

MPEG-2 Layer II (ISO 11172-3);
Dolby Digital (E-AC3, AC-3, ATSC A.52b);
AAC/ADTS/LATM/ADIF (ISO/IEC 13818-7, ISO 14496-3);
AES SMPTE 302M

Поддерживаемые форматы внешних событий:

SNMP Trap (RFC 3411-3418, STD0062);
SNMP Get (RFC 1155, RFC 1212, RFC 1213, RFC 1157, RFC 3411).

Все выявленные ошибки могут выводиться различными путями:

Оповещение об ошибке на экране
Звуковое оповещение
Оповещение в стейт-панели MultiMonitor
SNMP трапы
Отправка E-mail

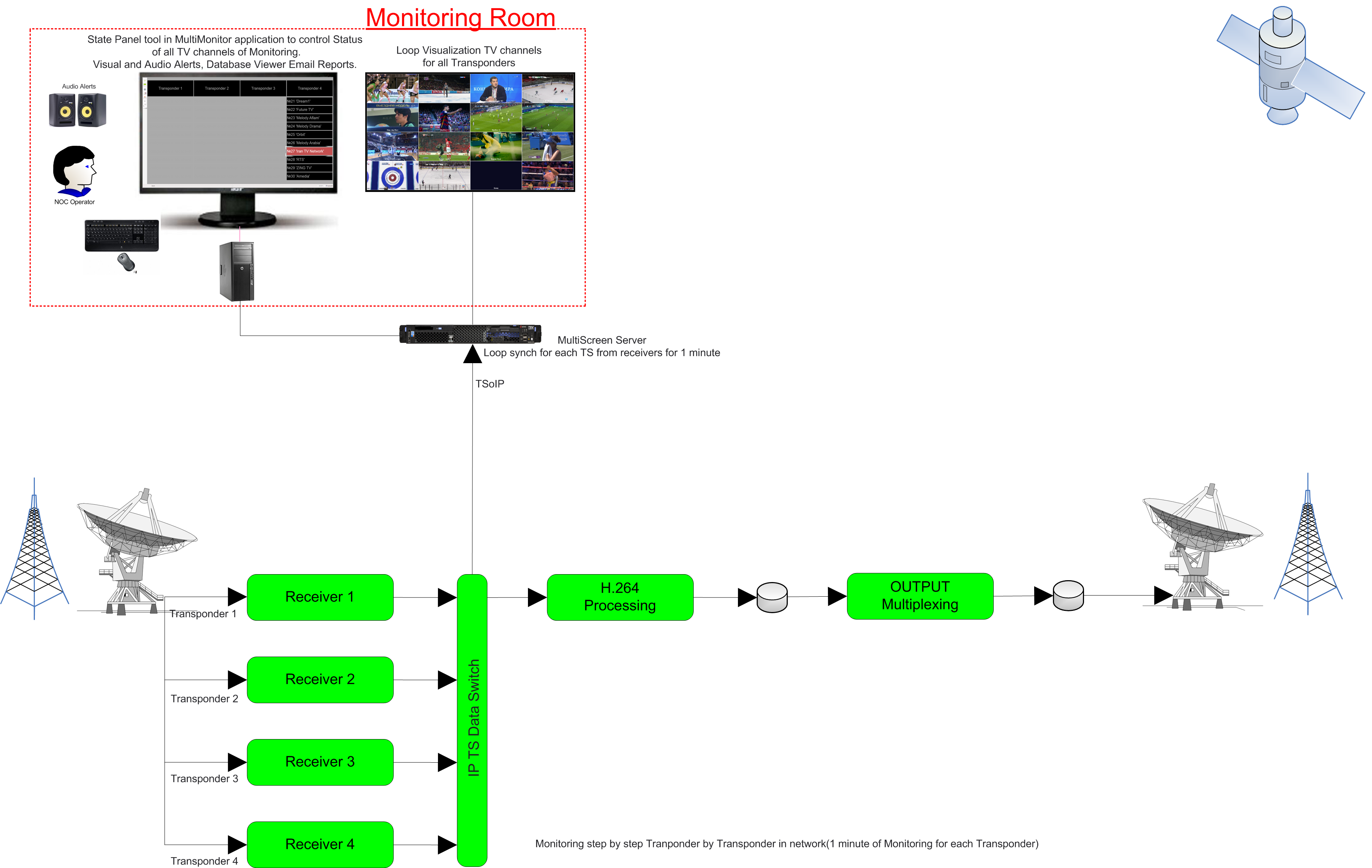

Схема использования MultiScreen для сканирования сигнала с каждого транспондера

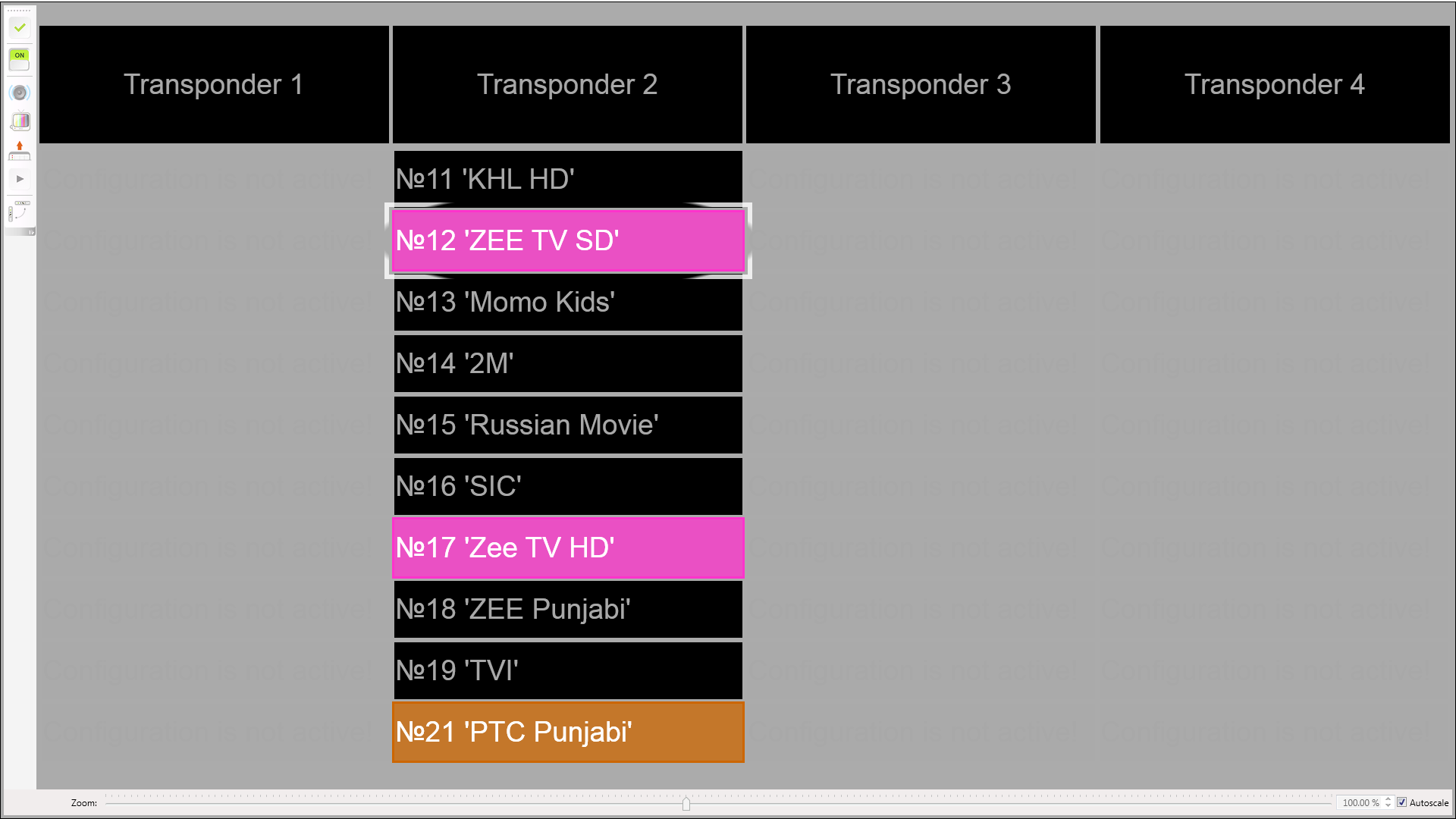

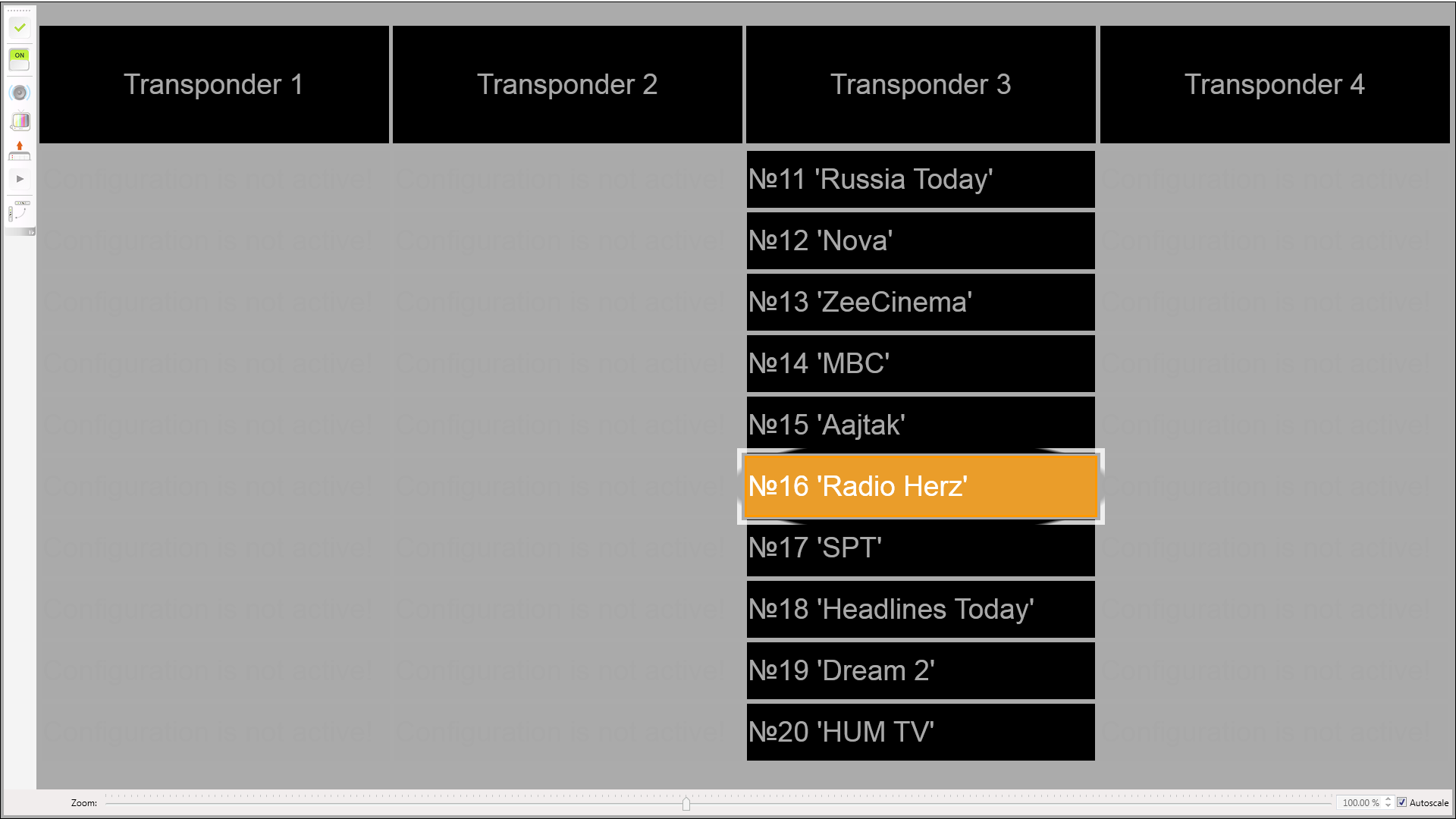

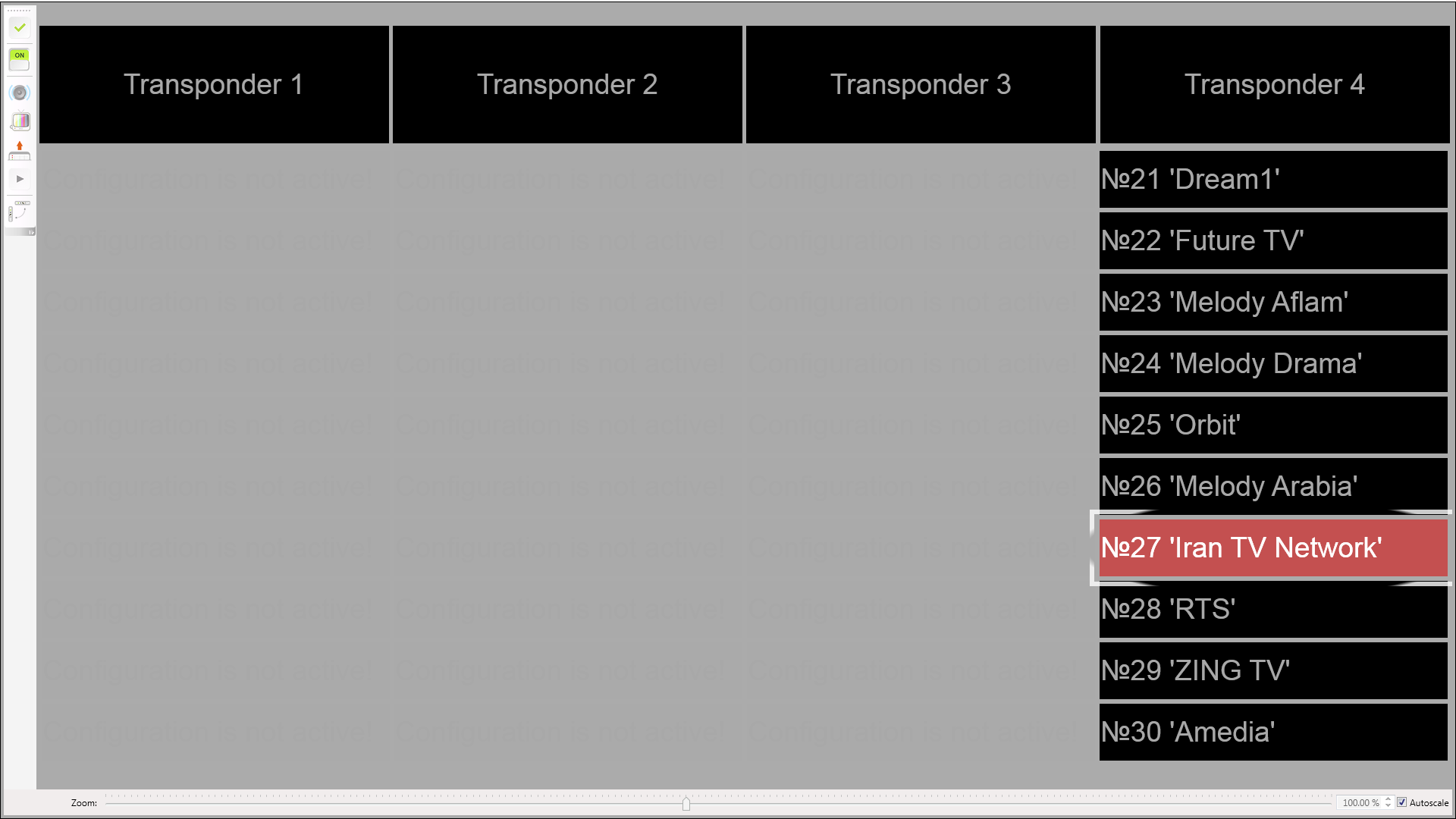

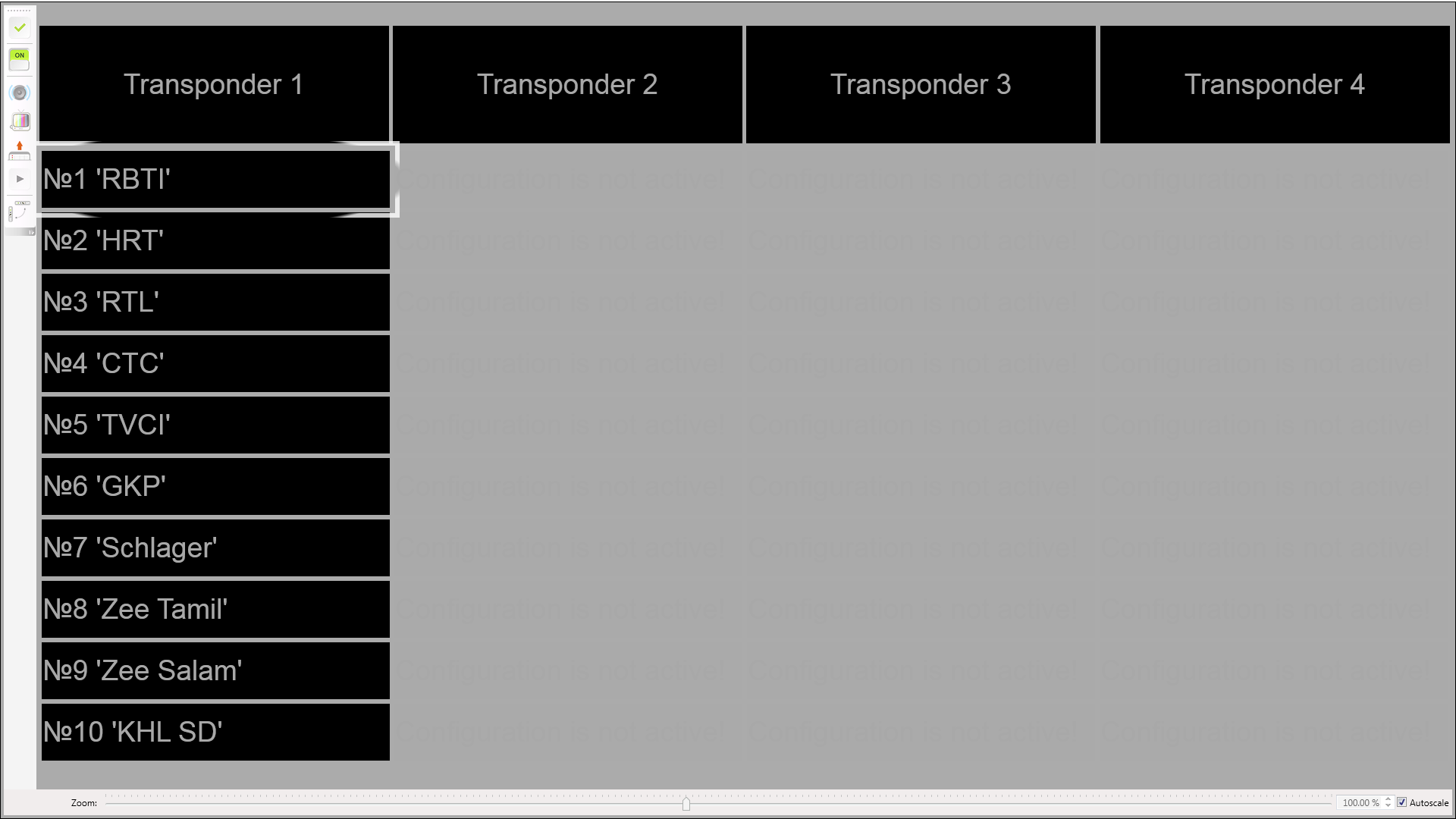

Пример статусной панели MultiMonitor – мониторинг сигнала на различных транспондерах.
