Stream MultiScreen
cистема многоканального мониторинга

Многоканального инструментального и визуального мониторинга неограниченного количества источников видео, аудиосигналов, ТВ-сервисов и ТВ-каналов.

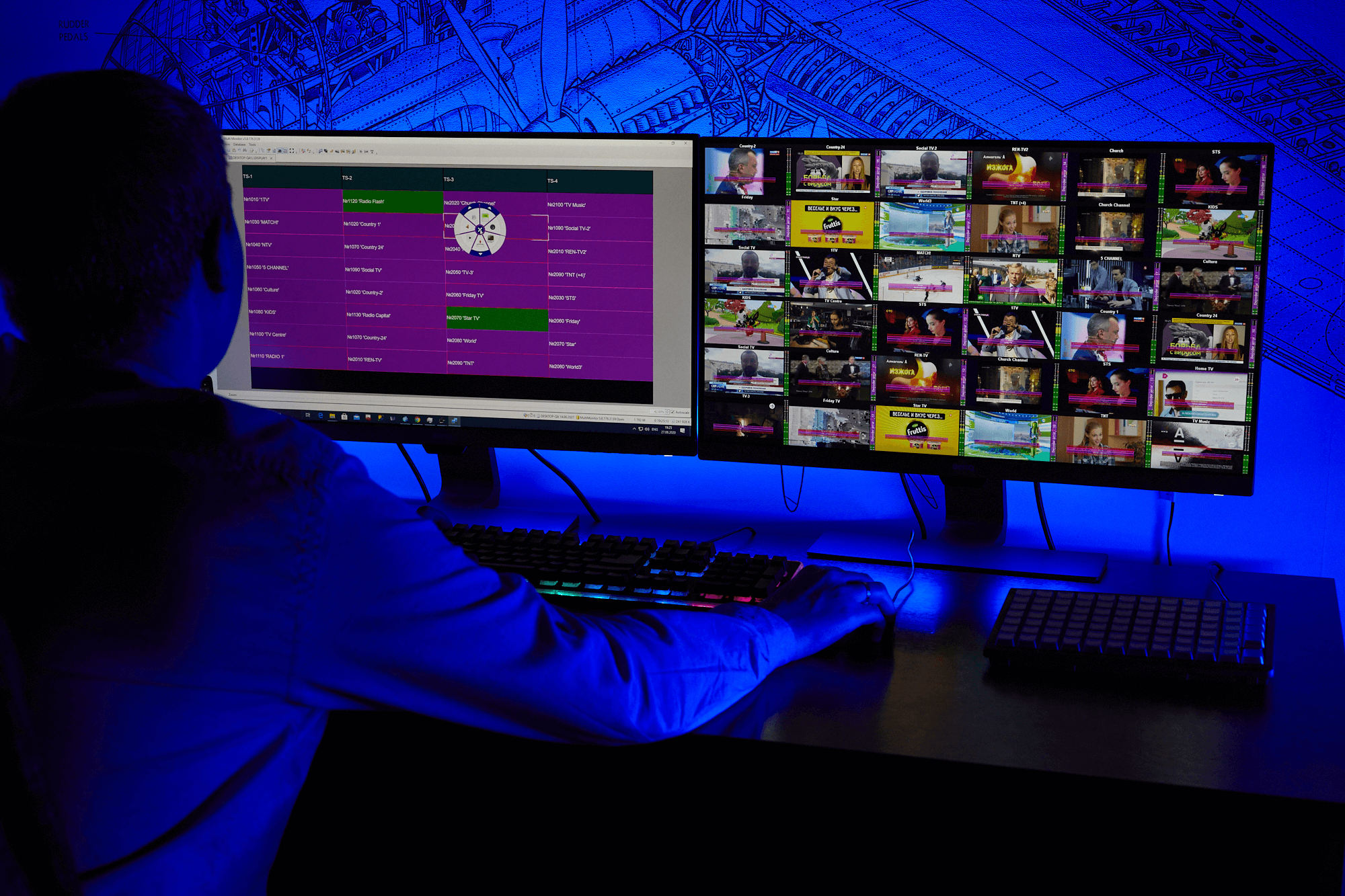

СистемаStream MultiScreen предназначена для решения задач по визуальному и инструментальному контролю различных видео и аудио источников в реальном времени на одном или нескольких экранах в полиэкранном режиме.

Основным техническим преимуществом системы можно считать успешное сочетание универсальных возможностей, мультиканальность, мультиформатность и высокую степень надежности, что подтверждено практическим внедрением в проекты крупнейших российских спутниковых и кабельных операторов, телеканалов и операторов OTT.

Уникальным отличием и преимуществом Stream MultiScreen по сравнению с традиционными мультивьюверами является не только прием и отображение видео\аудио сигналов, но и полный инструментальный анализ и мониторинг параметров каждого из входных сигналов.

Система Stream MultiScreen широко используется в проектах крупнейших спутниковых и кабельных операторов, телеканалов и операторов OTT, таких как "РТРС", ГП "Космическая Связь", "Геотелекоммуникации", "Газпром Космические Системы" , "Триколор-ТВ", "Казтелерадио", "Белтелеком", ТЦ "Останкино", "ТВ-Центр", крупнейший в Европе новостной телеканал "Russia Today" и многие др.

Система обеспечивает визуальное и звуковое оповещение о срабатывании тревожных событий с функцией подтверждения реакции оператора контроля, а также фиксацию произошедшего события в базу данных (Microsoft SQL) с возможностью быстрого поиска с применением различных фильтров и формированием отчетов. Пользователь имеет возможность разделить тревожные события по степени важности и индивидуально настроить реакцию на каждое событие.

Например, на некоторые события визуальное и звуковое оповещение может быть отключено, но при этом они все-равно будут фиксироваться в базе данных. Можно индивидуально настроить графическое (ширина и цвет рамки) и аудио оповещение о тревожном событии. Автоматическое ведение записи журнала событий доступно без визуального отображения канала на экране.

Области применения:

• Спутниковые аппаратные.
• Аппаратные кабельных иIPTVсетей.
• Студийные аппаратные.
• Master Control телеканалов.
• ПТС.
• Центры управления.
• Спортивные соревнования.

Поддерживаемые форматы:

Stream MultiScreen представляет собой эффективную медиа-платформу, которая позволяет осуществлять визуальный и инструментальный контроль неограниченного количества Теле- и Радио- каналов. Количество физических входов сервера зависит от установленной в него платы.

• Composite (NTSC, PAL, SECAM);
• Analog (NTSC, PAL, SECAM);
• SD-SDI (SMPTE-259M, 10 bit, 270 Mbit/s);
• HD-SDI (SMPTE-292M, 10 bit, 1,5 Gbit/s);
• DVB-ASI (ETSI EN 50083-9). Bitrate range 0..214 Mbit/s;
• AES/EBU (24 bit/ 192 kHz) channels;
• DVB-T/T2 (ETSI EN 300 744, 302 755);
• DVB-S/S2 (ETSI EN 300 421, EN302-307, EN301-210);
• DVB-C/C2 (ETSI EN 300 429 Annex A/B/C);
• IP/Ethernet (ETSI TS 102 034).

Входные видео форматы:

• MPEG-1 (ISO/IEC 11172-1);
• MPEG-2 (ISO/IEC 13818-1);
• MPEG-4.2 (ISO/IEC 14496-2);
• MPEG-4.10 (H.264, ISO/IEC 14496-10).
• HEVC (ITU-T H.265 High efficiency video coding)

Входные аудио форматы:

• MPEG-2 Layer II (ISO 11172-3);
• Dolby Digital (E-AC3, AC-3, ATSC A.52b);
• AAC/ADTS/LATM/ADIF (ISO/IEC 13818-7, ISO 14496-3);
• AES SMPTE 302M

Контейнеры данных:

• MPEG-2 TS (ISO/IEC 13818-1), MPTS or SPTS;
• DVB T2-MI Streams (ETSI TR 101 290-1, А14-1). DVB T2MI splitter (опционально);

Поддерживаемые OTT протоколы:

• FLASH RTMP streams (Real Time Messaging Protocol). Поддержка видеокодека H.264 и AAC и MP3 аудио потоков;
• HLS (HTTP Live Streaming Monitoring);
• MMS&MMSH (Microsoft Media Server Protocol & MMS over HTTP);
• RTSP (RFC 1889, 2326, 3550).

Метаданные:

• Teletext and Closed Captions (ETSI EN 300 472 , ETS 300 706)
• DVB Subtitles (ETSI EN 300 743)
• EPG (ETSI EN 300 468)
• Поддерживается работа с метками SCTE-35 в транспортном потоке

Поддерживаемые форматы внешних событий:

• SNMP Trap (RFC 3411-3418, STD0062);
• SNMP Get (RFC 1155, RFC 1212, RFC 1213, RFC 1157, RFC 3411).

Поддерживаемые выходные форматы:

• Video: up to 6 VGA, DVI-D, HDMI v.1.3, v1.4(Video+Audio), DisplayPort.
• Audio: 3,5” mini jack, stereo, unbalanced and balanced, S/PDIF, HDMI, Display Port.

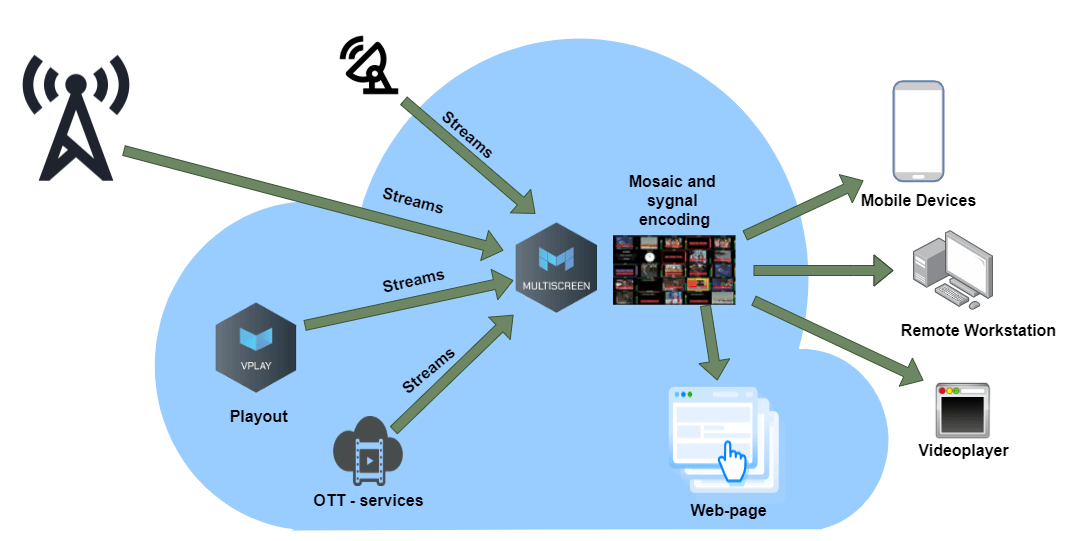

• TSoIP. Encoding Mosaic to IP (Optional): MPEG-2 transport stream, H264/AVC, HD up to 1080.
• TSoIP. Encoding Video/Audio from input interfaces(SDI\Composite) to MPEG-2 transport stream, H264/AVC, HD up to 1080.

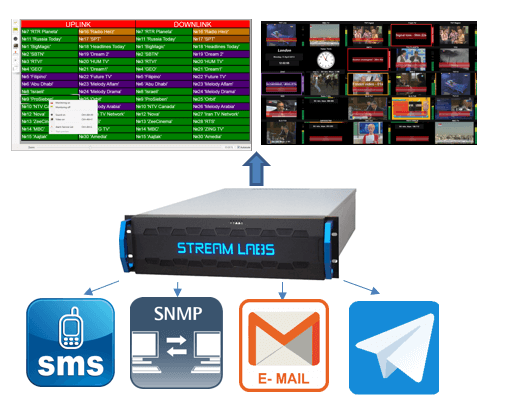

Все выявленные ошибки могут выводиться различными путями:

• Оповещение об ошибке на экране
• Звуковое оповещение
• Оповещение в стейт-панели MultiMonitor
• SNMP трапы
• Отправка E-mail

TSL UMD

Интеграция визуализации с внешними устройствами реализована в соответствии с протоколом TSL UMD v.5.0.

Визуализация UMD, включает в себя 2 индикатора и текстовый блок, которые могут быть добавлены к экранной мозайке. Управление UMD осуществляется с помощью внешних устройств (например TSL TallyMan controller) в соответствии с протоколом TSL UMD v.5.0.

Типы контролируемых событий

Система Stream MultiScreen может контролировать не только ошибки, возникающие в изображении или звуке, но так же и события, возникающие в потоке. Инструментальный контроль данных событий проводится по параметрам, определенным стандартом ETSI TR 101-290 (ETR 290) level 1 and 2:

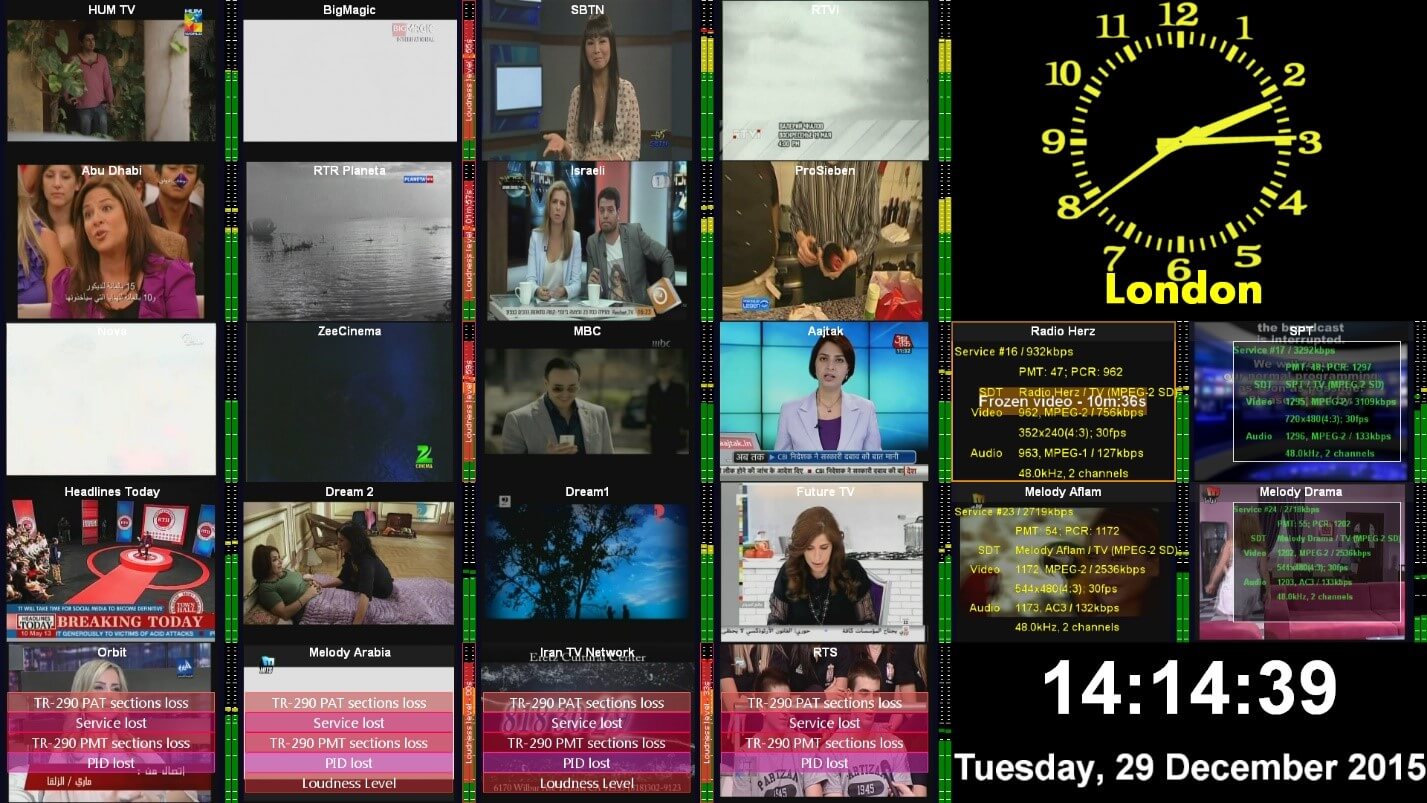

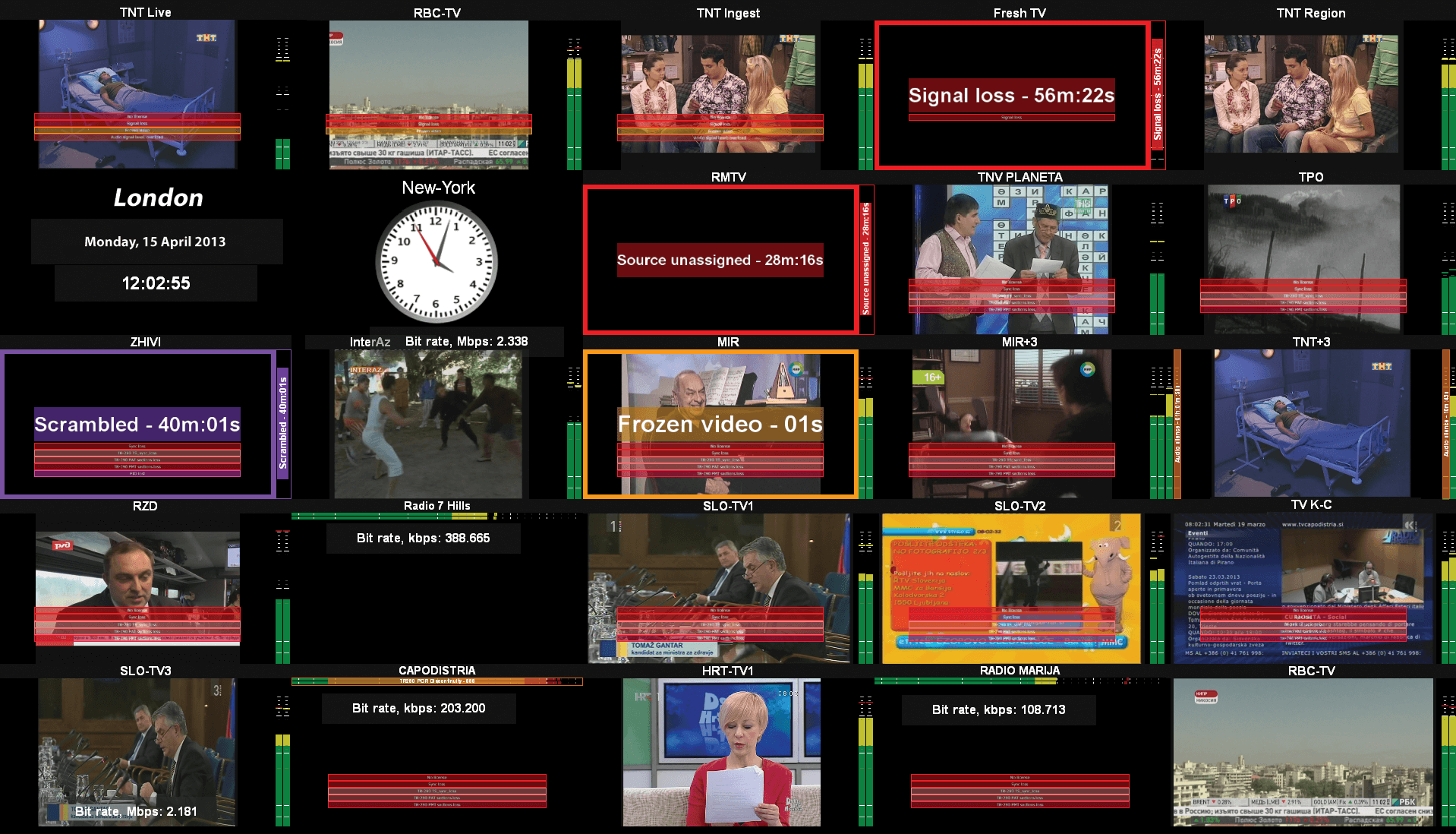

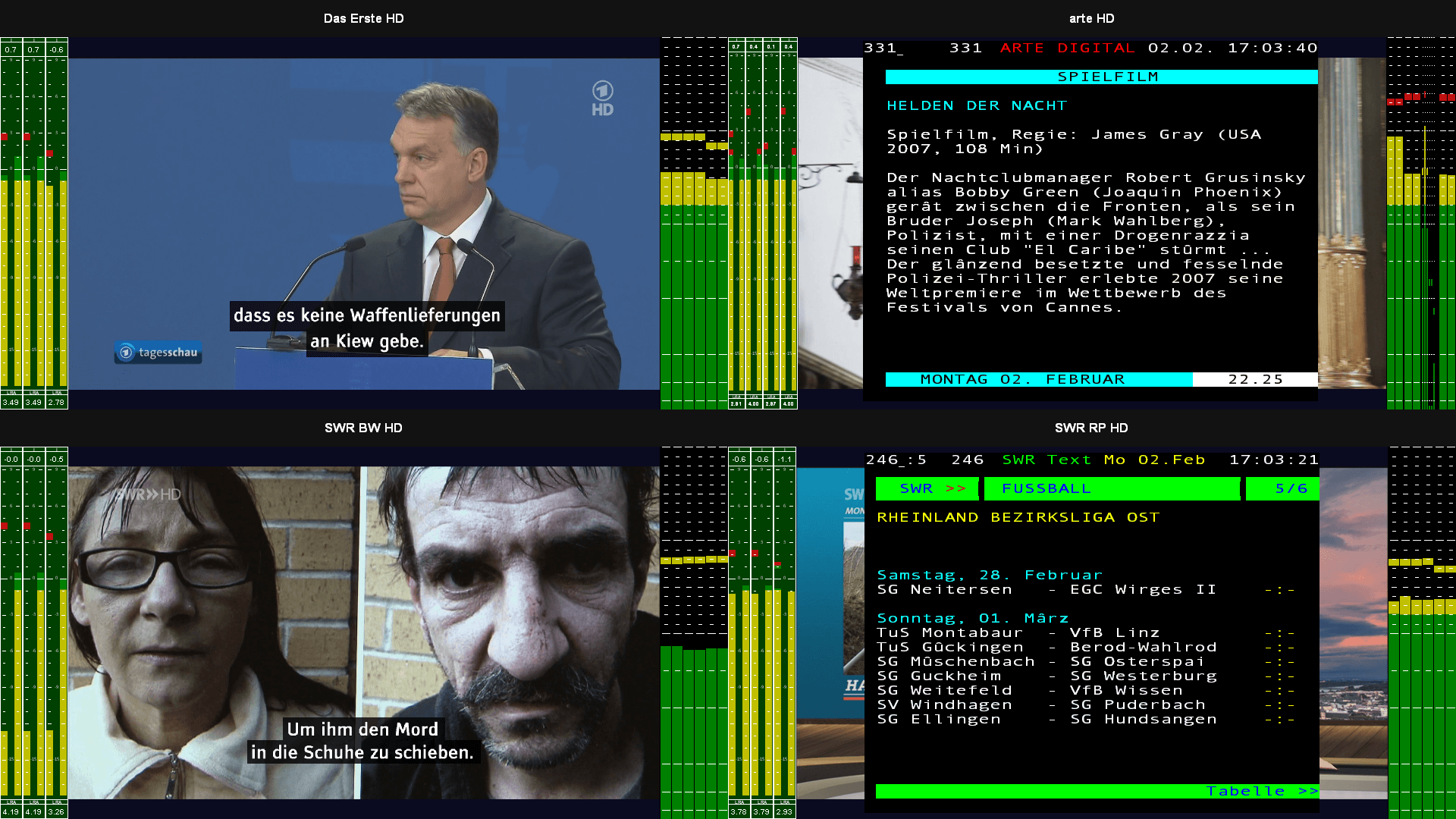

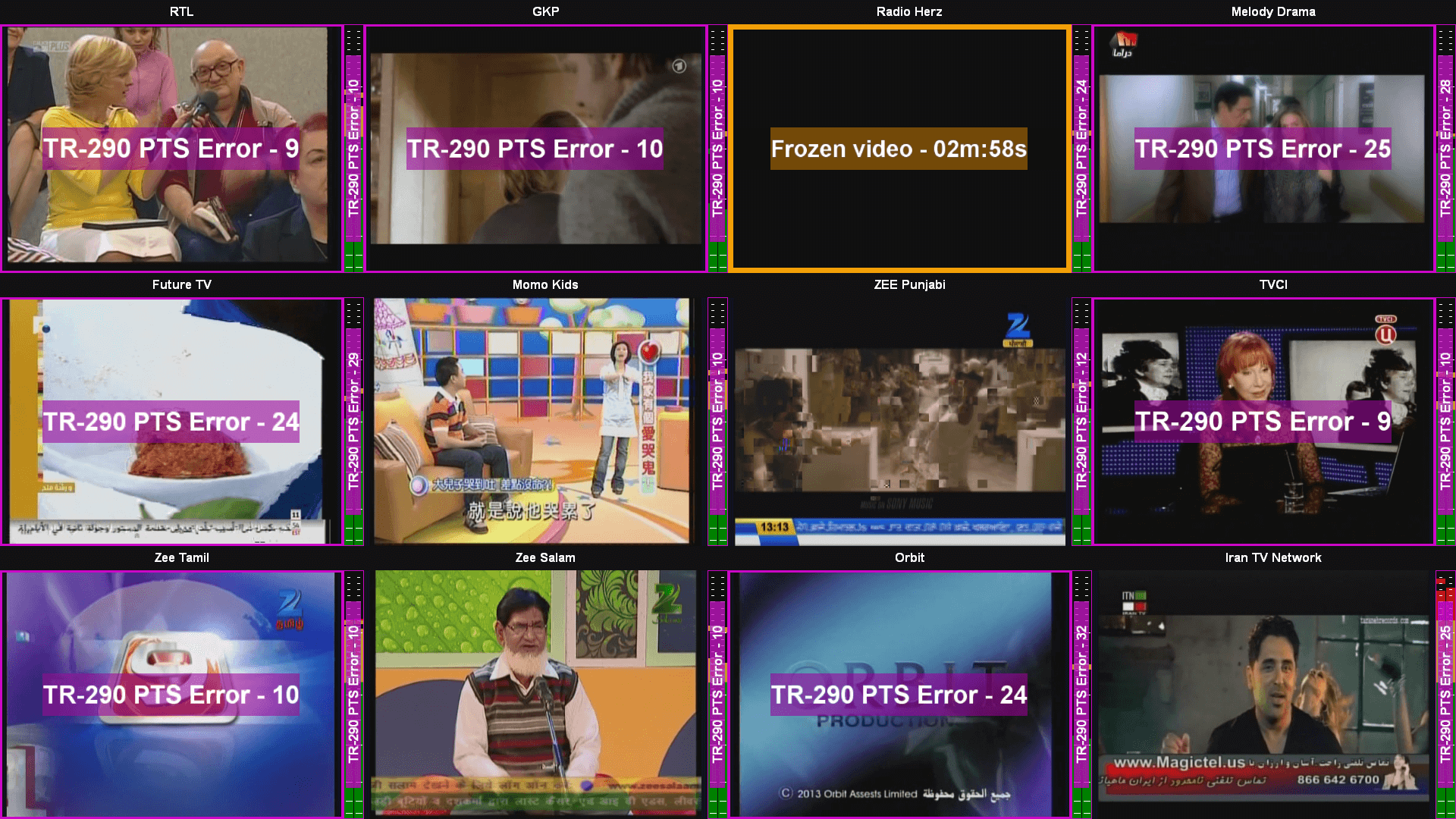

Пример мозайки	DVB субтитры, Телетекст, многоканальный звук

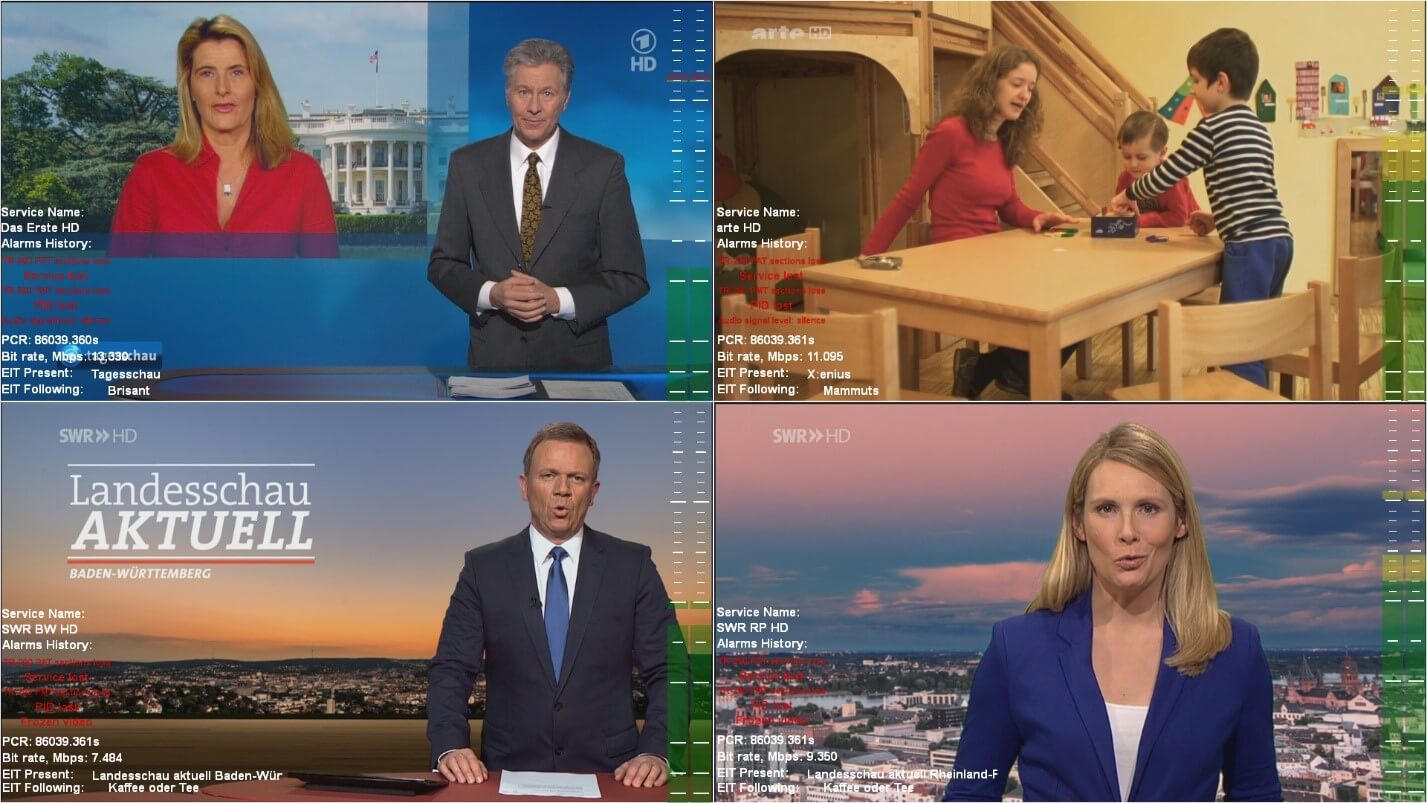

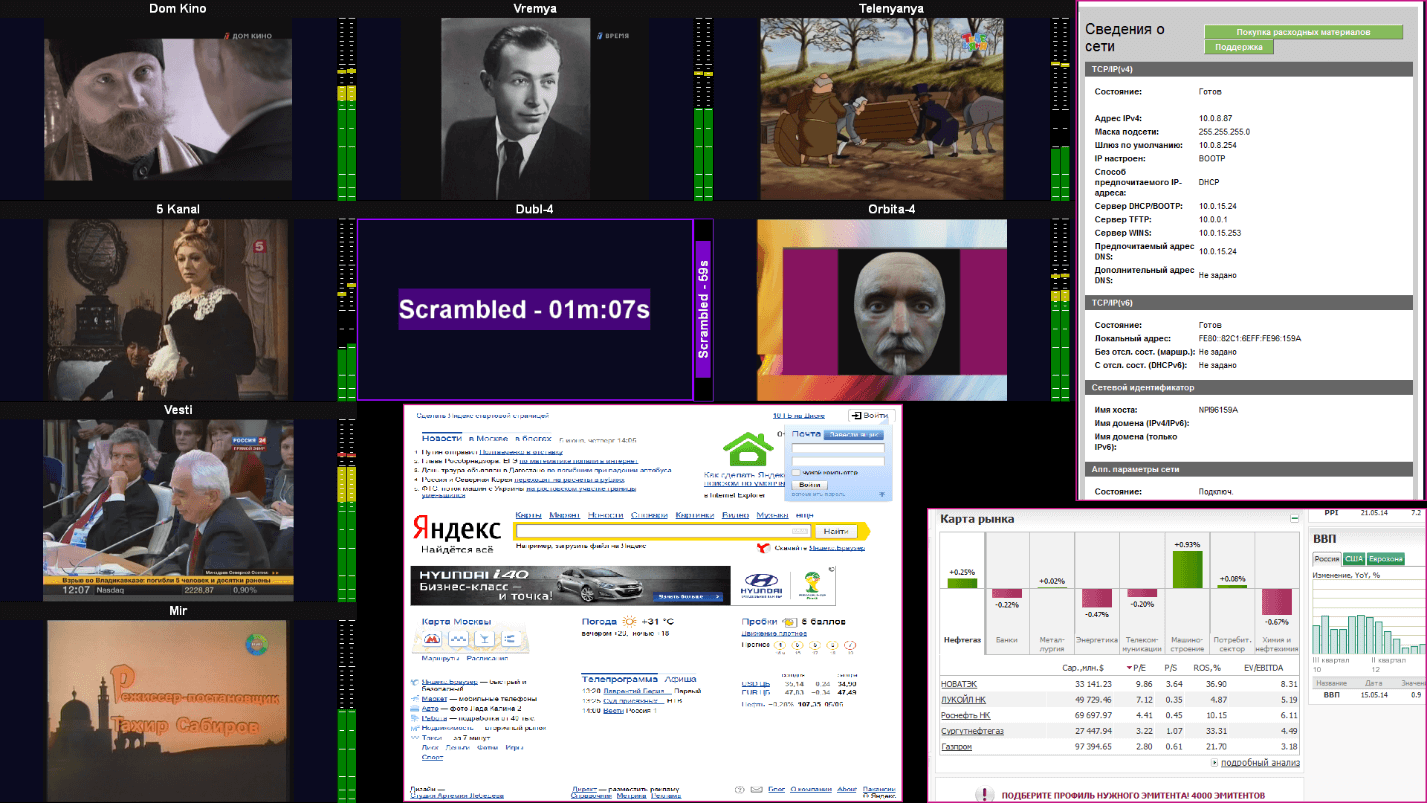

Отображение EPG:EIT Present and EIT Following	Отображение содержимого Веб-страниц

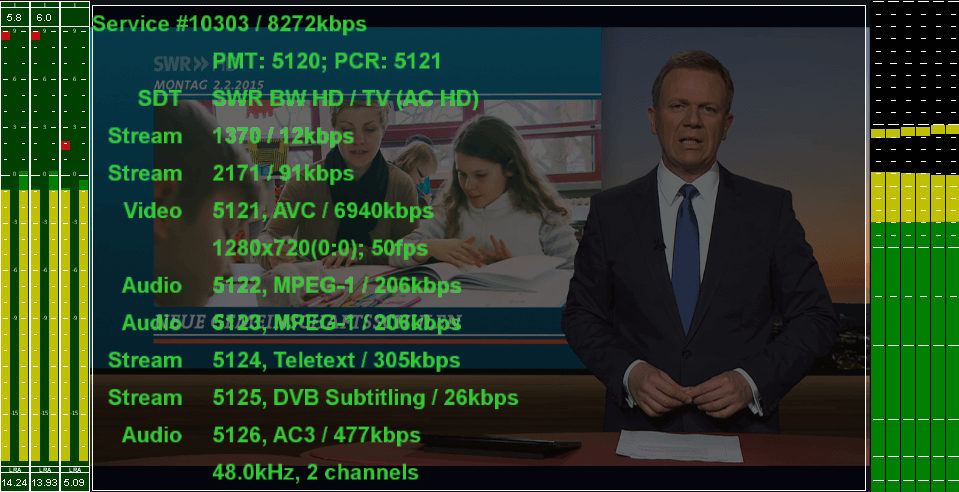

• Service number and Service bitrate
• PID Program Map Table (PMT)
• PID Program Clock Reference (PCR)
• PID and audio stream codec of the program
• PID and video stream codec of the program
• Resolution of video stream and FPS
• Aspect Ratio
• Bitrate of Video stream
• Bitrate of Audio stream
• Teletext PID and bitrate
• DVB Subtitles PID and bitrate

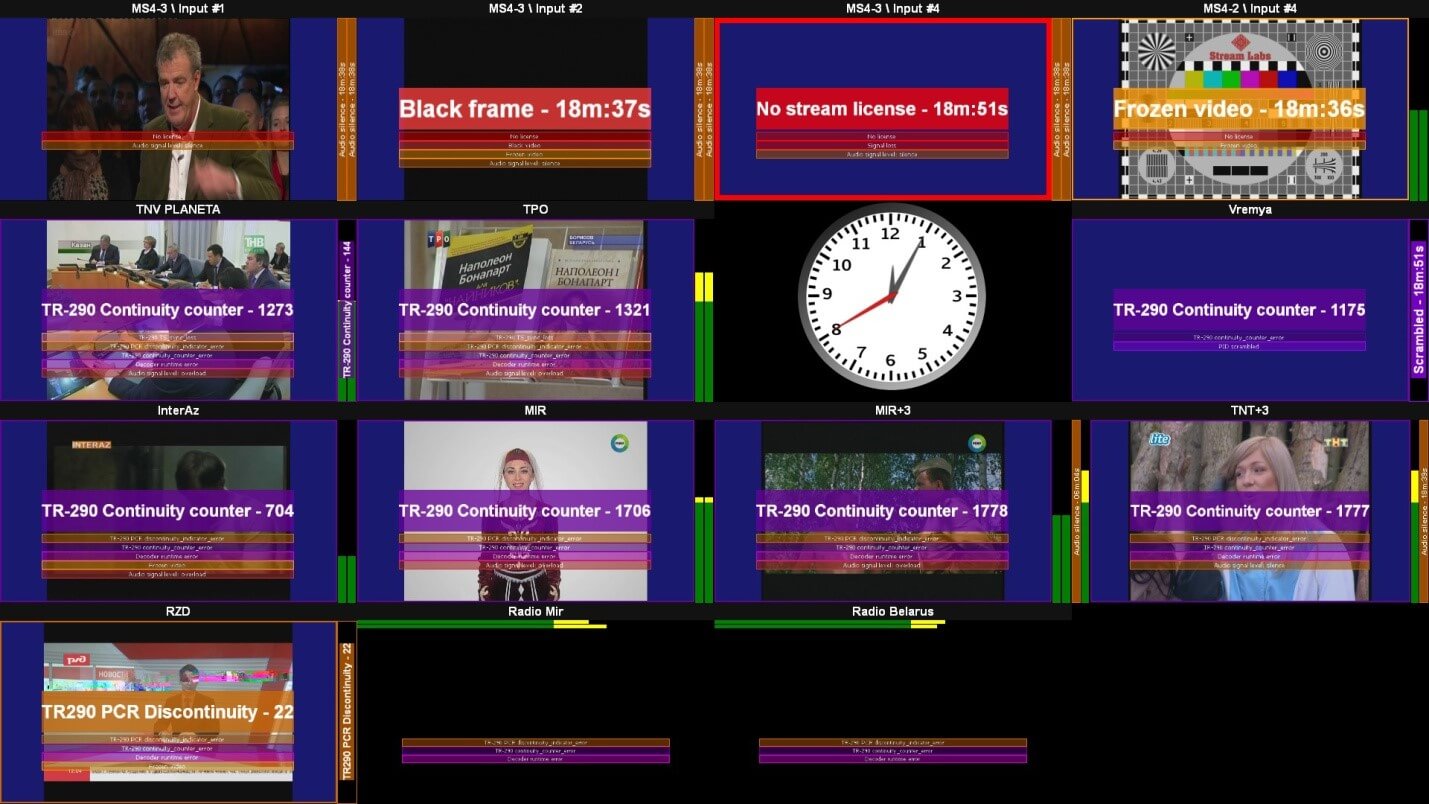

История тревожных событий, отображаемых на дисплее

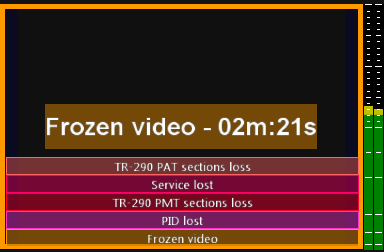

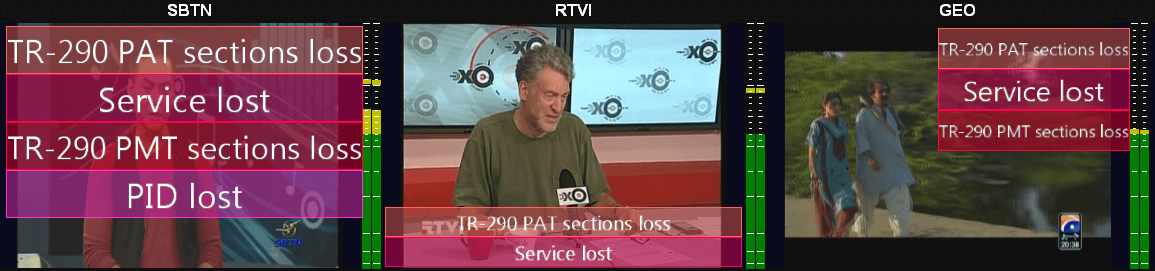

Действующие события с таймером	Визуализация тревожных событий

Данная диаграмма показывает пример правильной работы системы

Клиентское приложение MultiMonitor позволяет контролировать все серверы в сети, создавать раскладки для мультиэкранного процессора, загружать события из базы данных для предпросмотра, просматривать статус каналов, вывод проблемных каналов на Penalty Server, экспортирование видео с ошибками из хранилища, обеспечивает оператора звуковыми и визуальными оповещениями о проблемах, отправляет отчеты по электронной почте и т.д.

Декодирование EPG в MultyMonitor	Просмотр базы данных

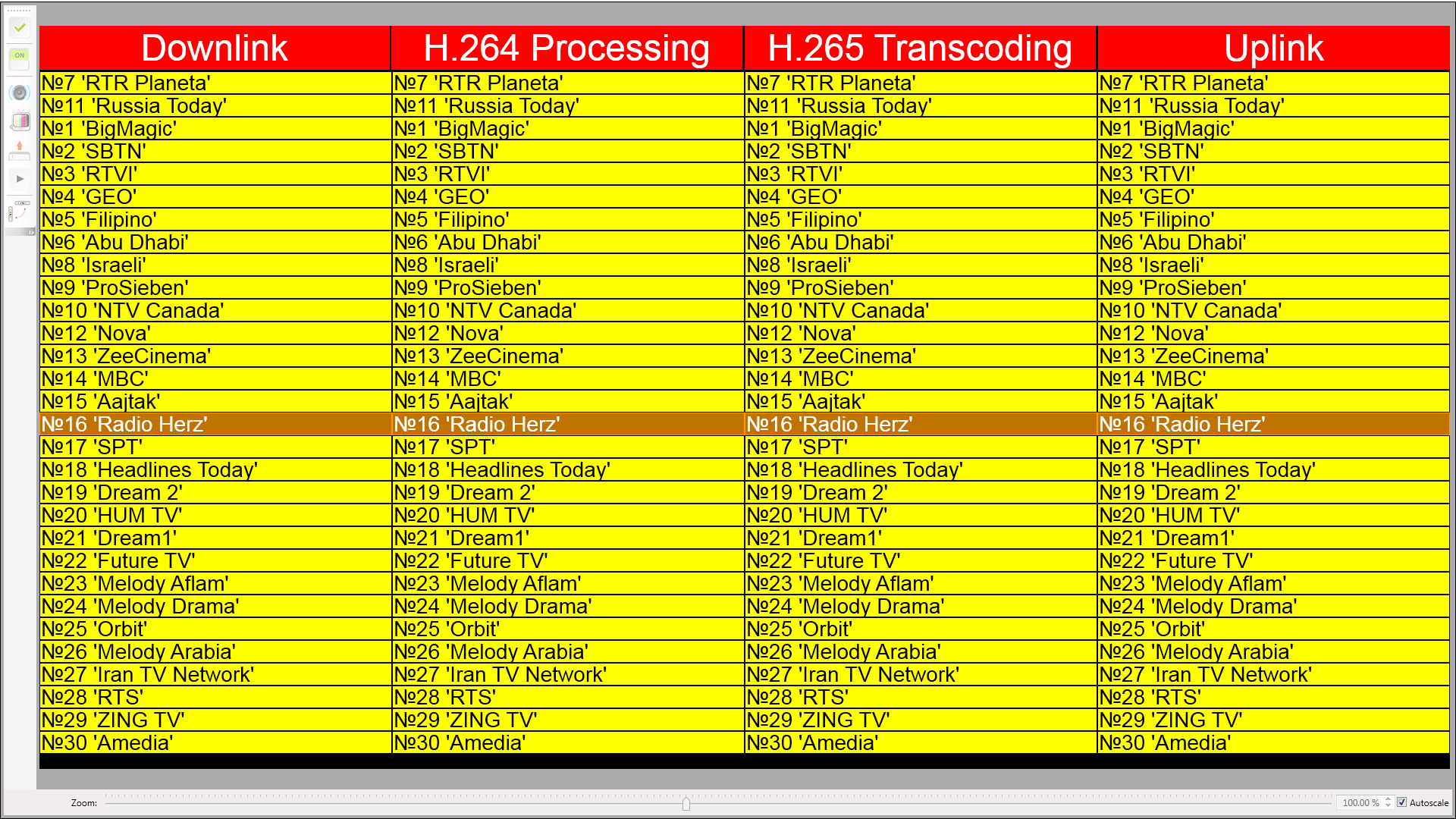

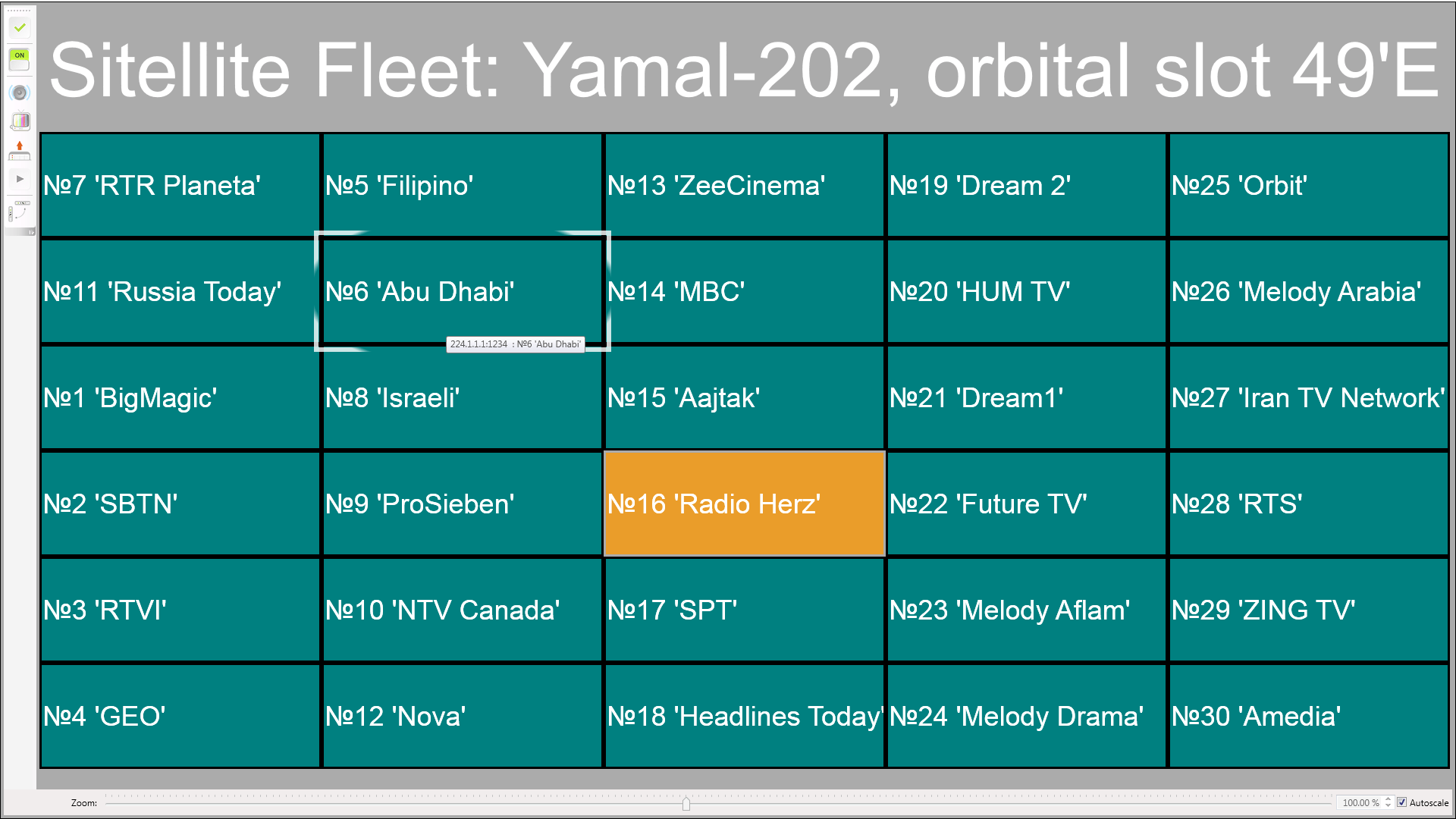

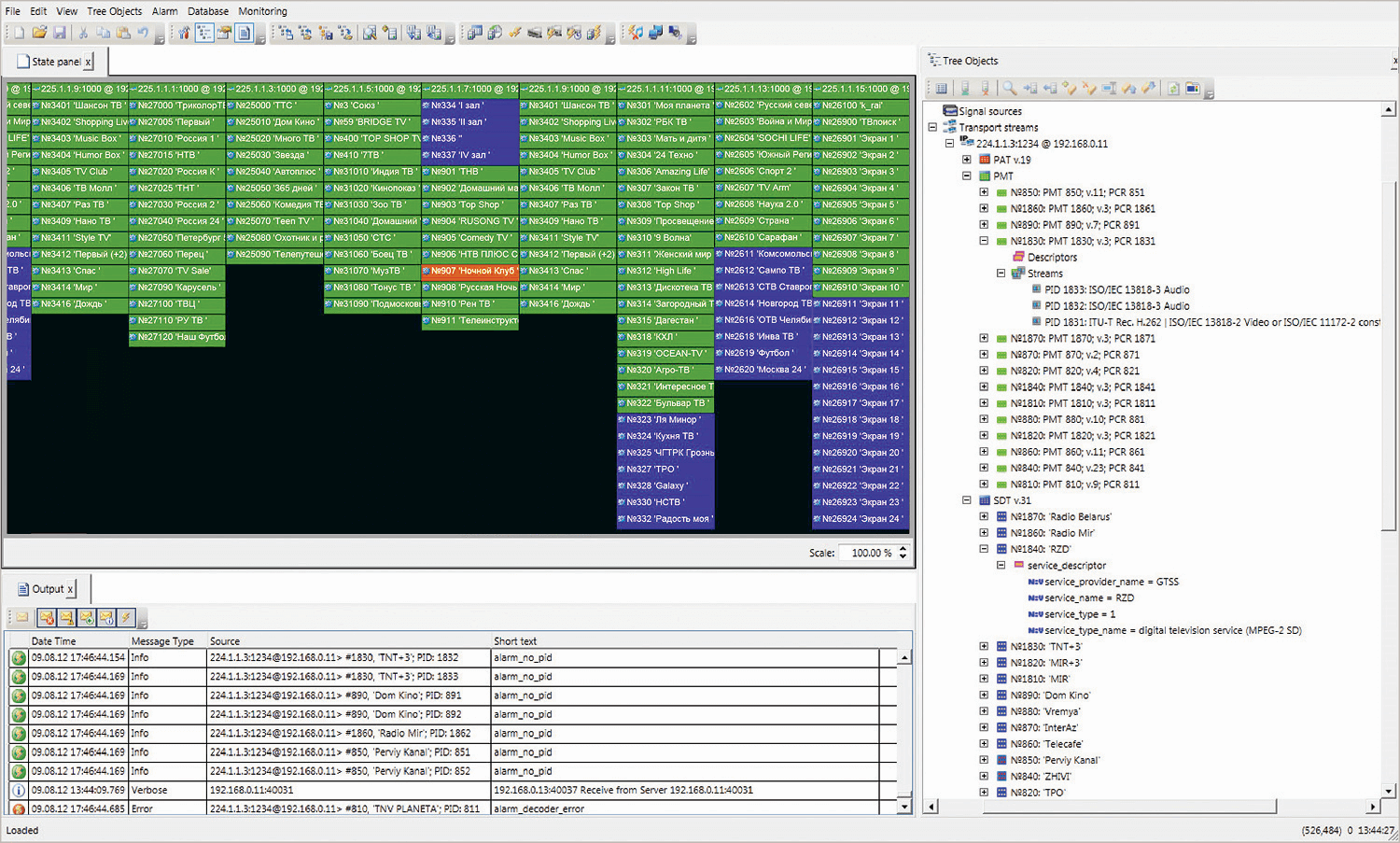

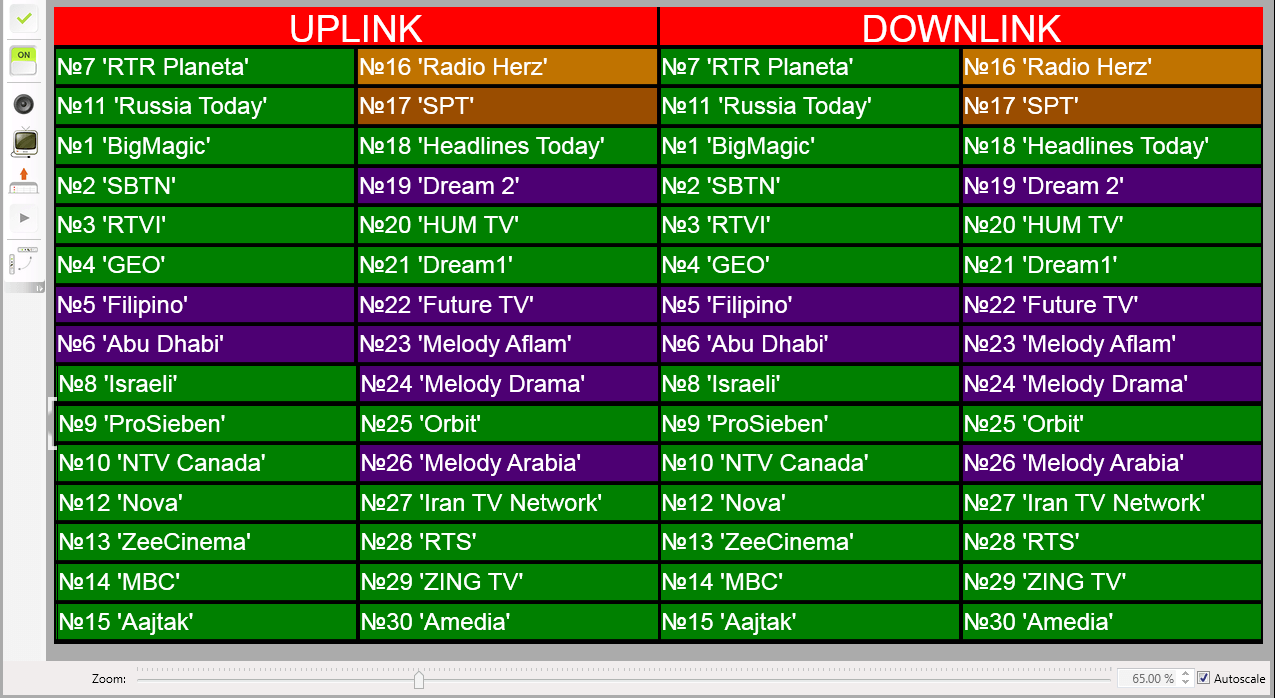

Примеры конфигураций MultiMonitor - статусы всех каналов со всех серверов могут отображаться на компьютере одного оператора.

Интеграция с системой записи - MultiRec

Stream MultiScreen может работать совместно с системой MultiRec, которая предназначена для полицейской записи. База данных ошибок, генерируемая MultiScreev интегрирована с архивом записей сделанных MultiRec; и позволяет экспортировать фрагменты записи, привязанные к ошибкам, одним кликом мыши в MultiScreen.

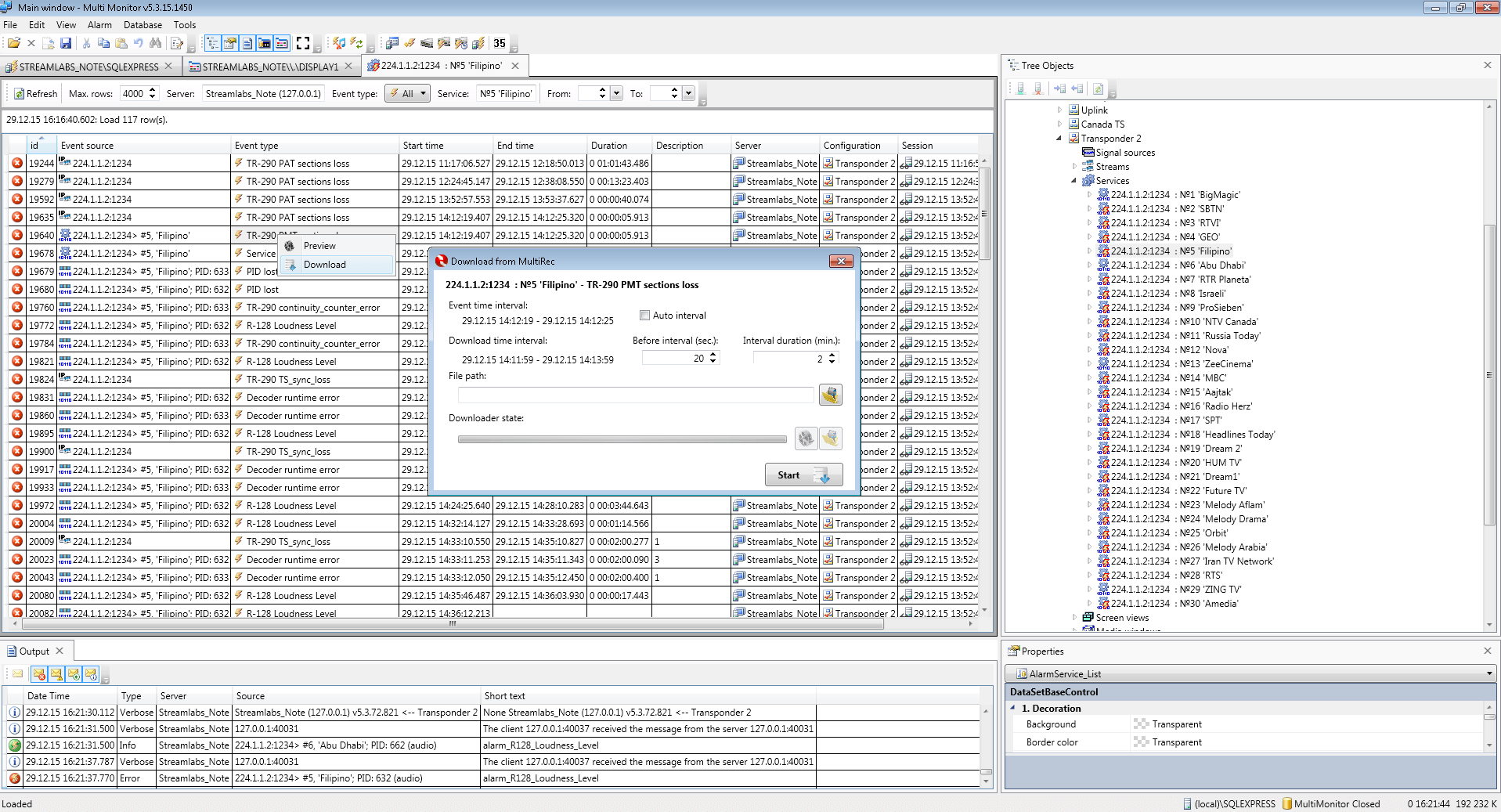

Список рекордеров в клиентском приложении	Экспорт видеофрагмента с ошибкой из хранилища
