Проверка DVB. Обнаружение ошибок DVB TS

Обнаружение ошибок DVB TS

Стрим Лабс MultiScreen позволяет осуществлять инструментальный контроль сигнала и без визуализации всего набора телеканалов.

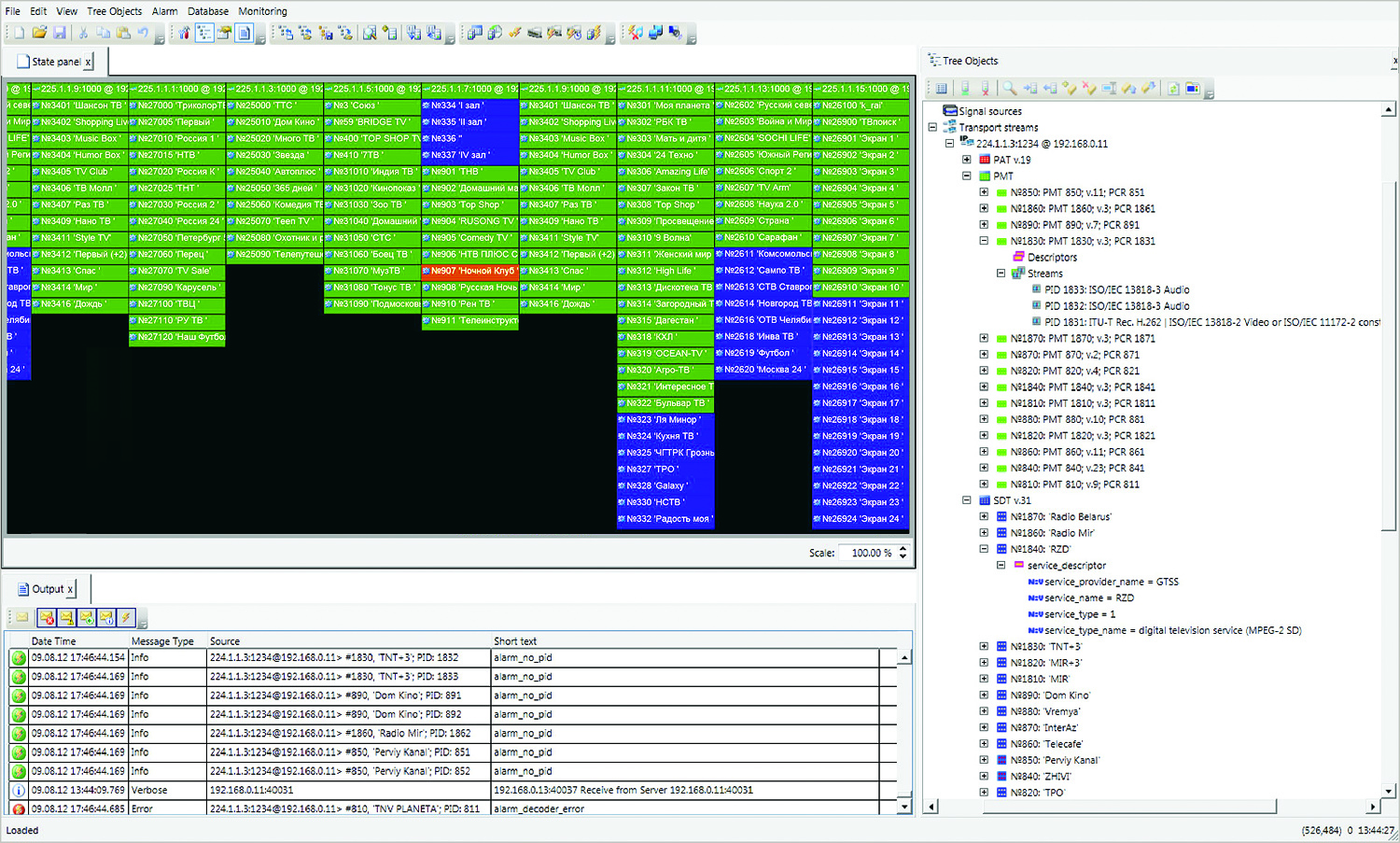

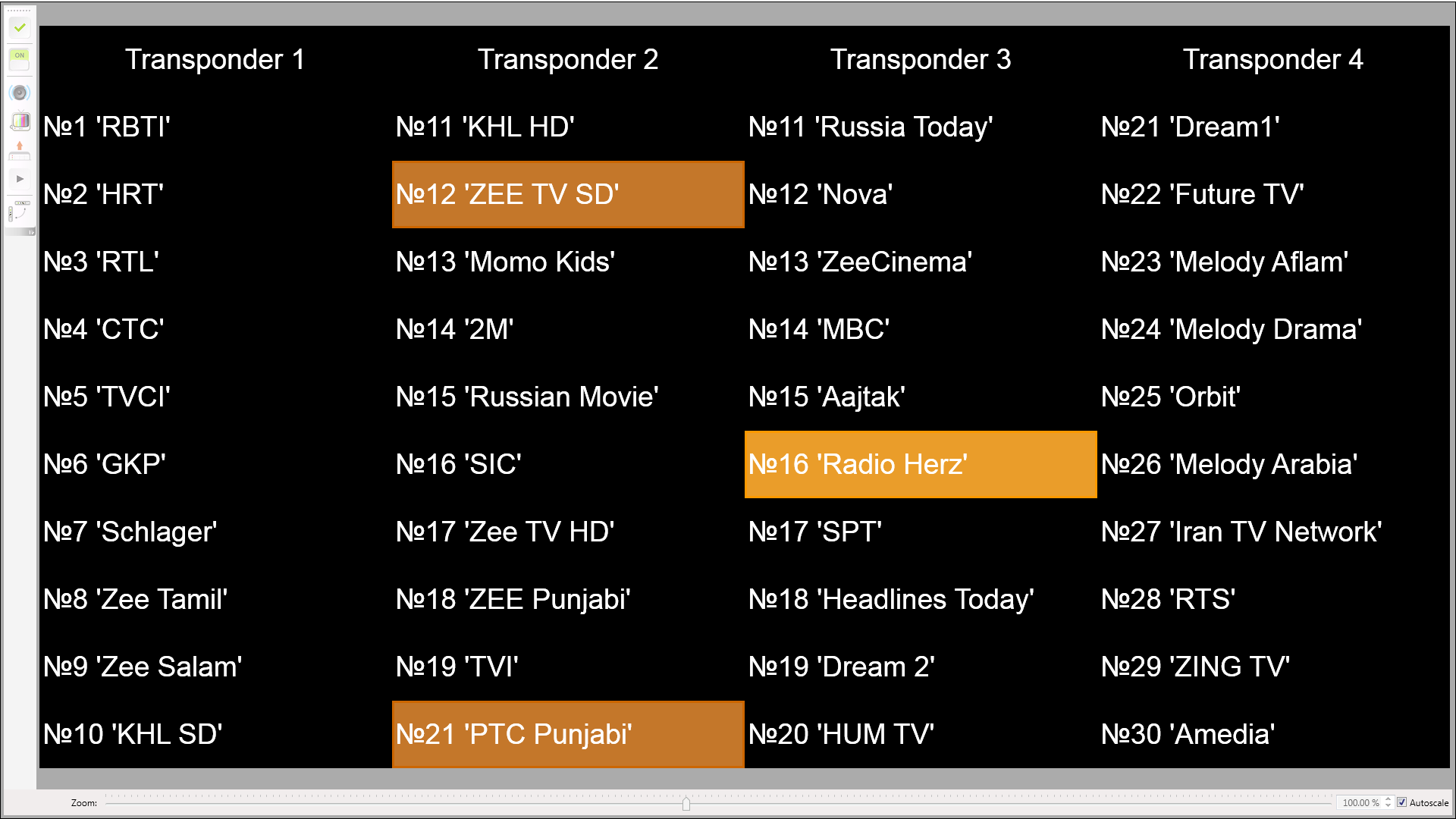

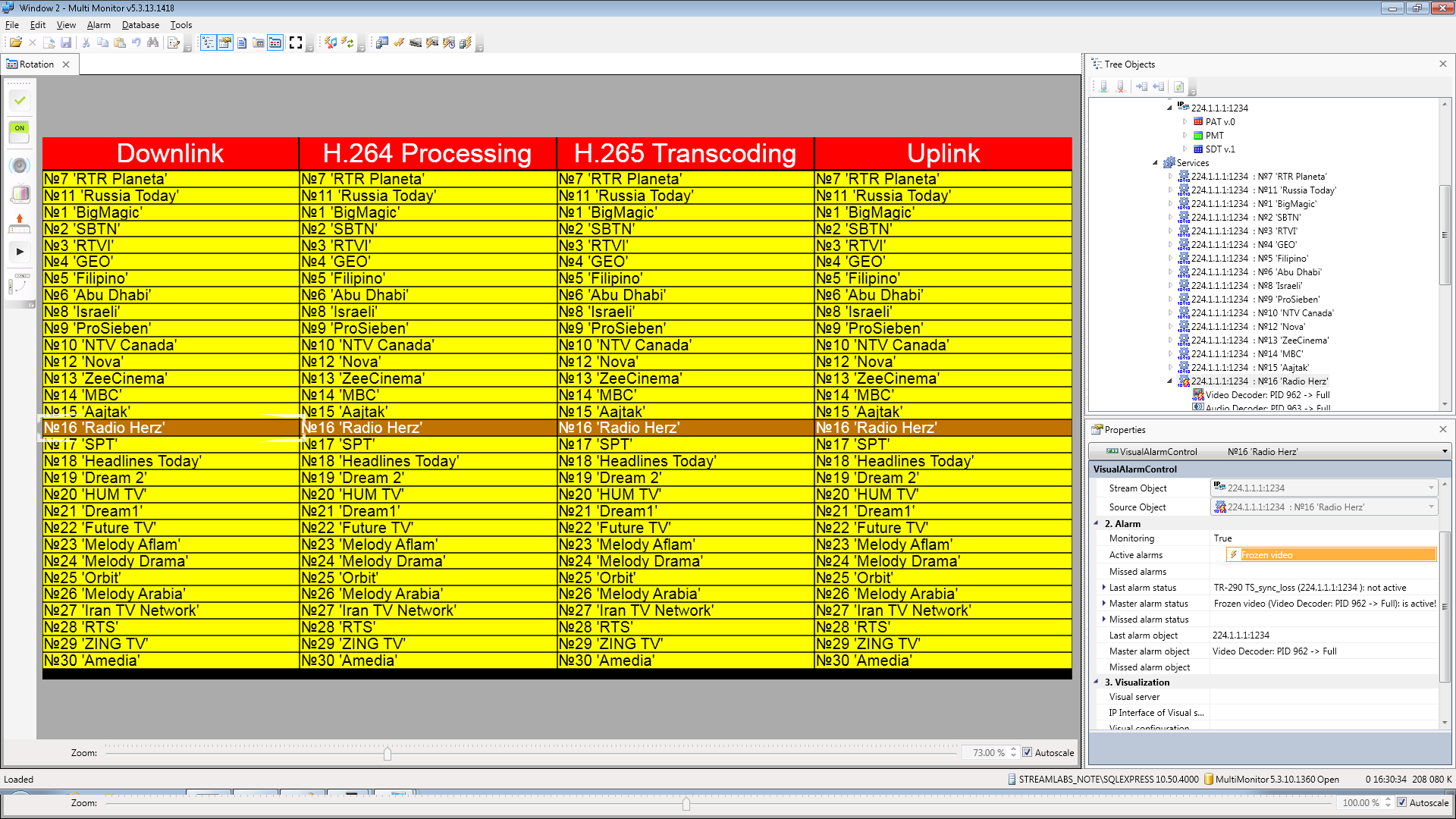

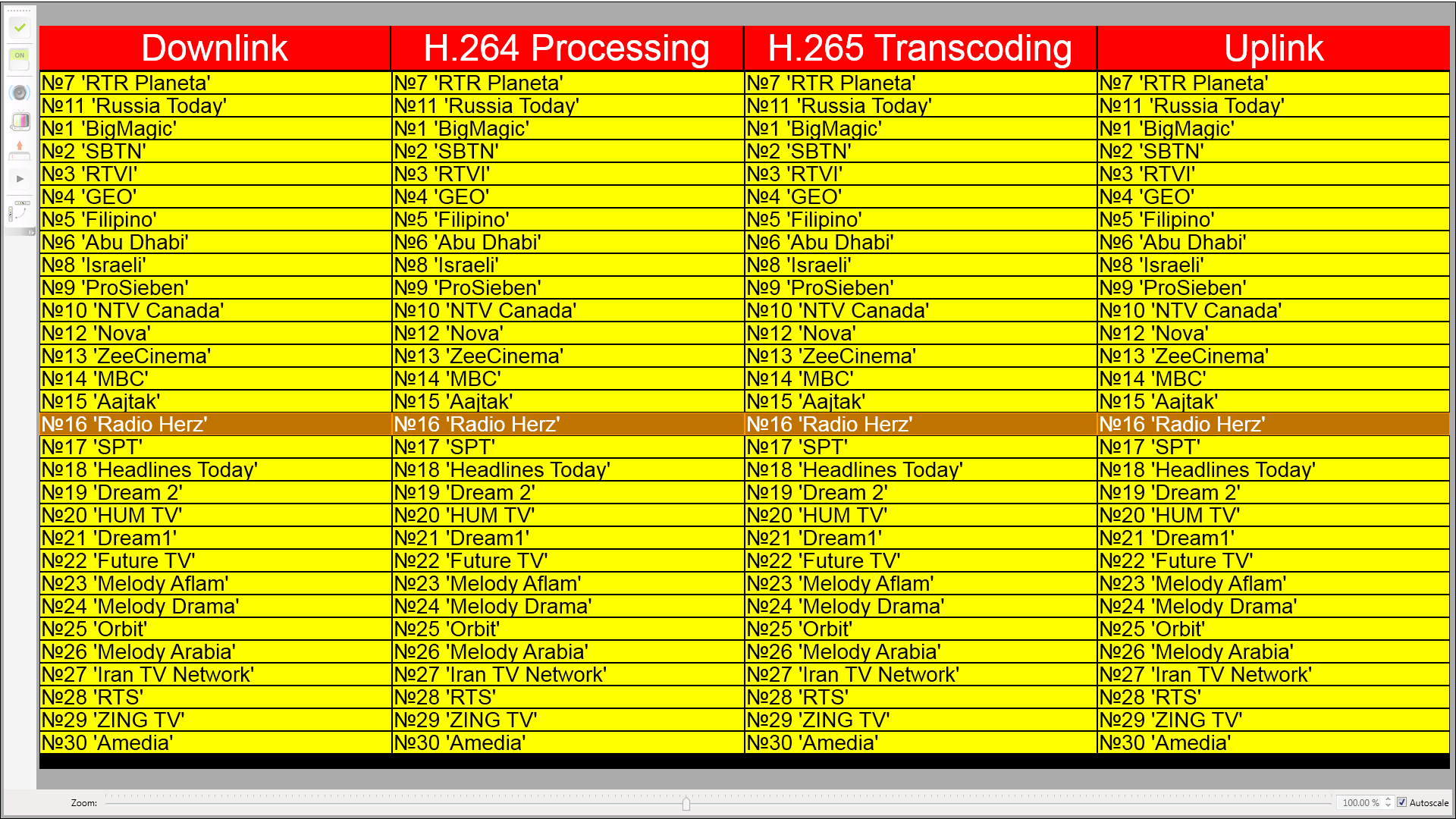

В данном варианте работы все каналы выводятся в виде ячеек в клиентском приложении MultiMonitor.

Так же, любой канал может быть отображен на Penalty Screen в ручном, либо в автоматическом режиме.

В таких конфигурациях основная часть работы выполняется с помощью клиентского ПО MultiMonitor, которое принимает информацию о контролируемых каналах с серверов. Эта уникальная особенность системы может существенно упросить, удешевить и оптимизировать контроль над большим количеством каналов

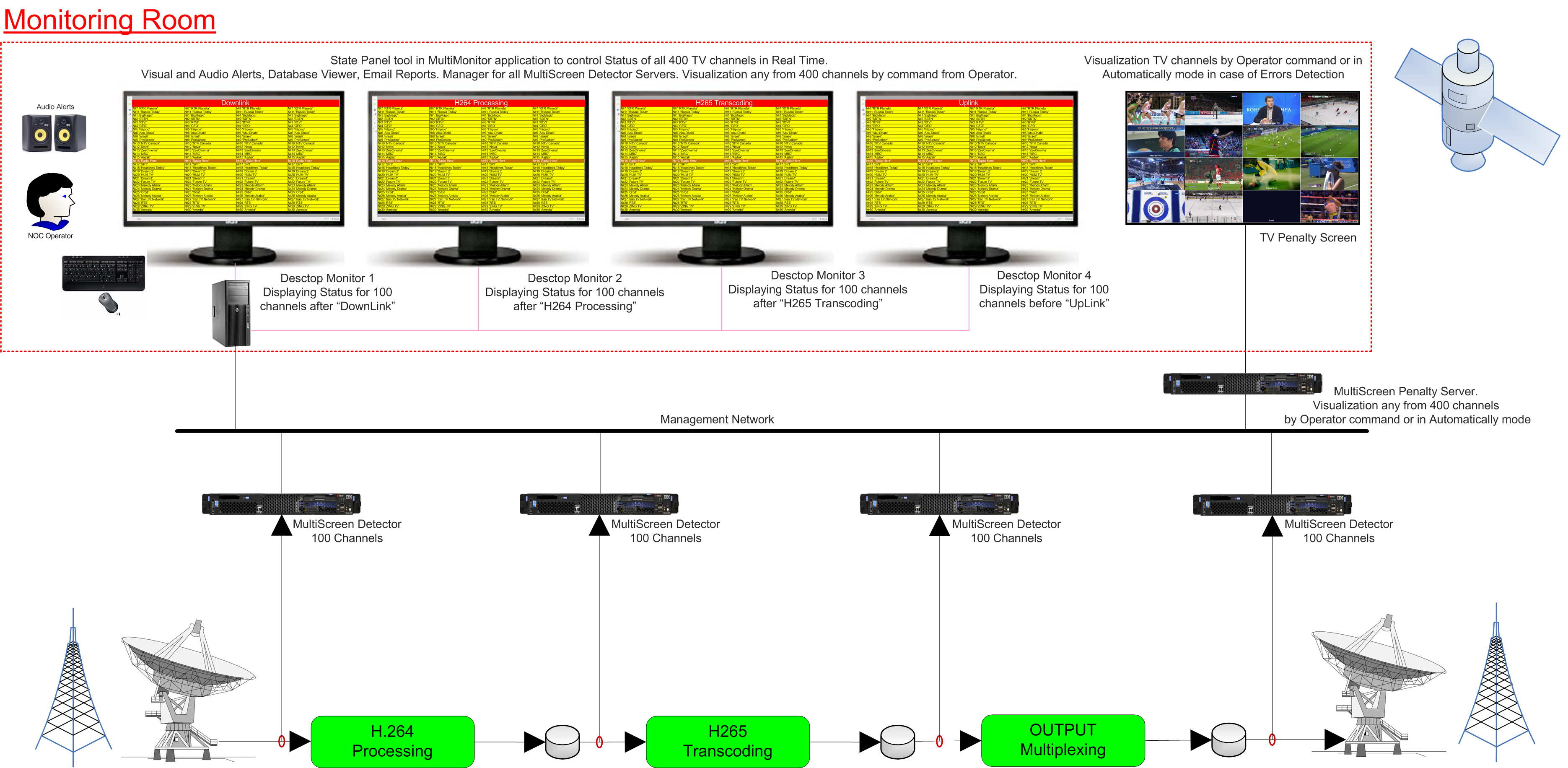

Схема использования MultiScreen для контроля DVB сигнала в различных точках системы:

Поддерживаемы транспортные потоки:

Stream MultiScreen - представляет собой эффективную медиа-платформу, которая позволяет осуществлять визуальный и инструментальный контроль неограниченного количества Теле- и Радио- каналов. Количество физических входов сервера зависит от установленной в него платы:

IP/Ethernet (ETSI TS 102 034). MPEG-2 TS (ISO/IEC 13818-1), MPTS or SPTS
DVB-ASI (ETSI EN 50083-9). Bitrate range 0..214 Mbit/s;
DVB-T/T2 (ETSI EN 300 744, 302 755);
DVB-S/S2 (ETSI EN 300 421, EN302-307, EN301-210);
DVB-C/C2 (ETSI EN 300 429 Annex A/B/C);
HLS (HTTP Live Streaming Monitoring); supports encrypted streams

Входные видео форматы:

MPEG-1 (ISO/IEC 11172-1);
MPEG-2 (ISO/IEC 13818-1);
MPEG-4.2 (ISO/IEC 14496-2);
MPEG-4.10 (H.264, ISO/IEC 14496-10).
HEVC (ITU-T H.265 High efficiency video coding)

Входные аудио форматы:

MPEG-2 Layer II (ISO 11172-3);
Dolby Digital (E-AC3, AC-3, ATSC A.52b);
AAC/ADTS/LATM/ADIF (ISO/IEC 13818-7, ISO 14496-3);
AES SMPTE 302M

Поддерживаемые форматы внешних событий :

SNMP Trap (RFC 3411-3418, STD0062);
SNMP Get (RFC 1155, RFC 1212, RFC 1213, RFC 1157, RFC 3411).

Все выявленные ошибки могут выводиться различными путями:

Оповещение об ошибке на экране
Звуковое оповещение
Оповещение в панели статусов MultiMonitor
SNMP трапы
Отправка E-mail

Список поддерживаемых ошибок:

Прием и отображение видео/аудио сигналов, облегчающих интеллектуальный инструментальный анализ и контроль входных сигналов по важным параметрам, определенные стандартом ETSI TR 101-290 ( ETR 290) level 1 and 2:

No license
Low throughput
TR-290 TS_sync_loss
TR-290 transport_error
TR-290 PAT sections loss
Service lost
TR-290 PMT sections error
TR-290 CAT sections error
TR-290 PCR repetition error
TR-290 continuity counter error
PID scrambled
PES decoder error
Black video
Video aspect ratio
Audio signal level: overload
Transport Stream Bitrate
Teletext page loss
TR-290 EIT Error
TR-290 EIT PF Error

HLS Transport error
Sync loss
Signal loss
TR-290 sync_byte_error
TR-290 PAT sections error
TR-290 PMT sections loss
TR-290 CAT sections loss
TR-290 PCR discontinuity indicator error
PID lost
RTP sequence error
TR-290 PTS error
Decoder runtime error
Frozen video
R-128 Loudness Level
Audio signal level: silence
Service Bitrate
Subtitles Loss
TR-290 EIT Actual Sections Loss
TR-290 EIT Other Error

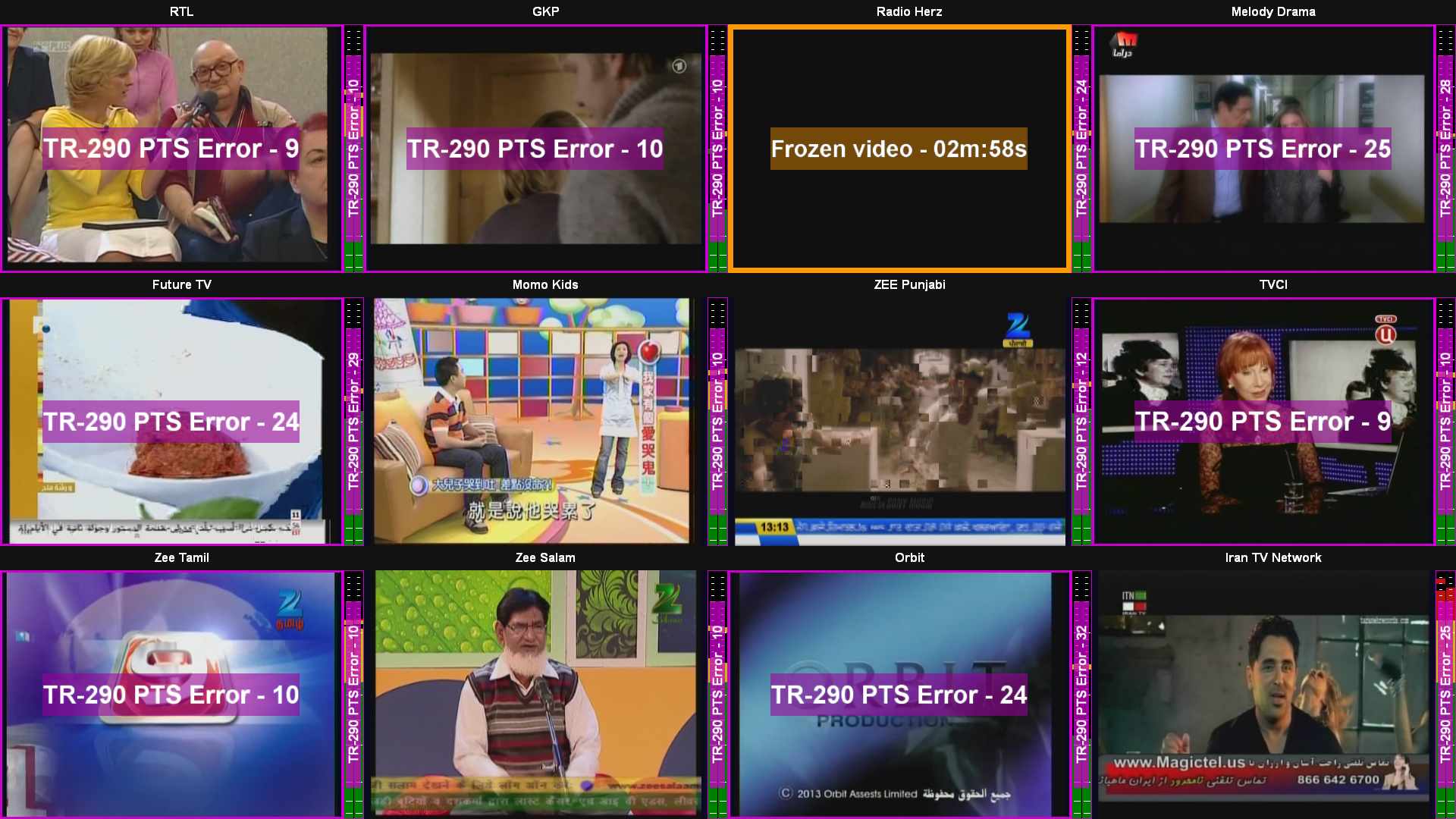

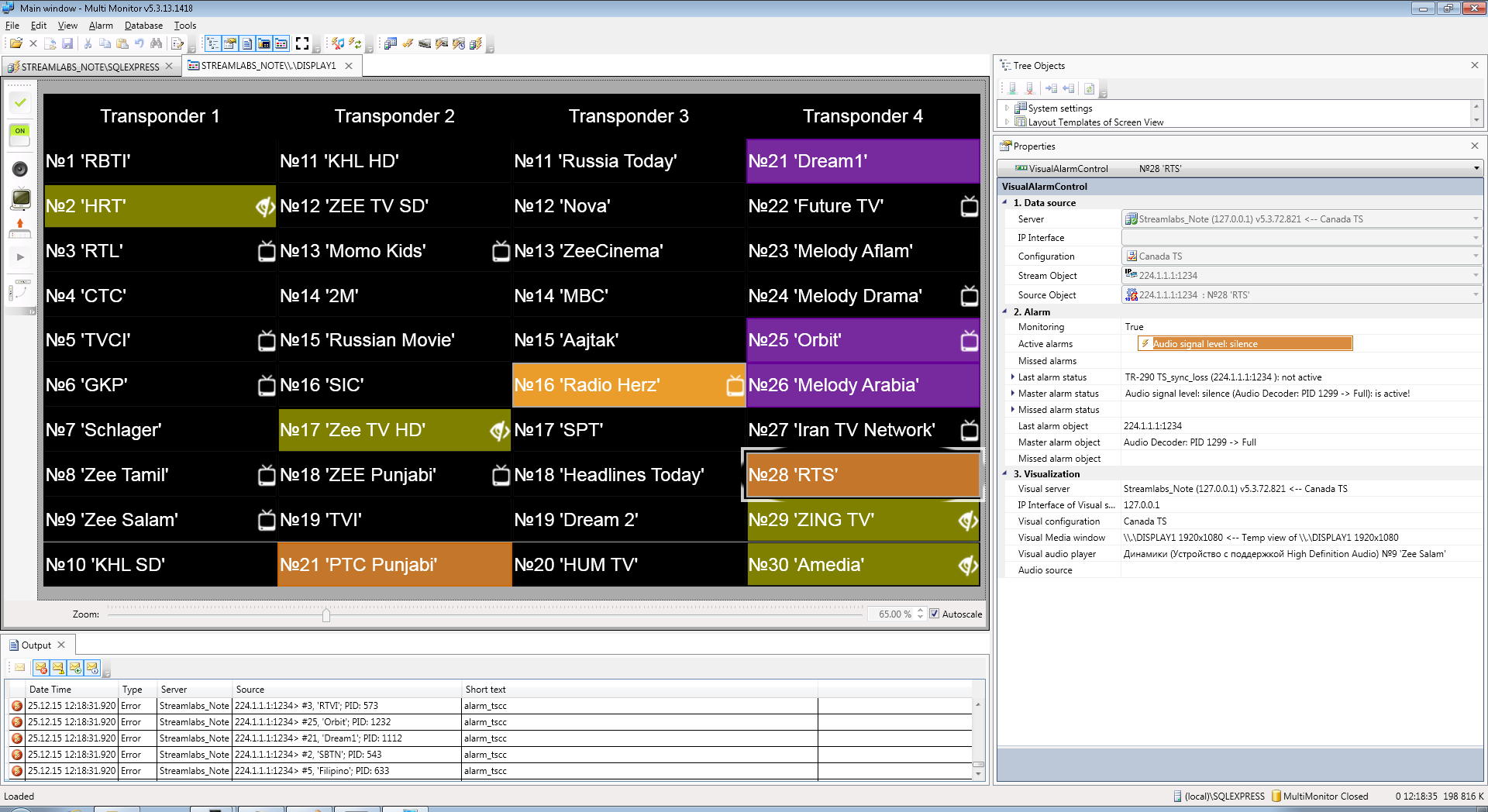

Отображение событий в панели статусов и визуализация каналов на PenaltyScreen

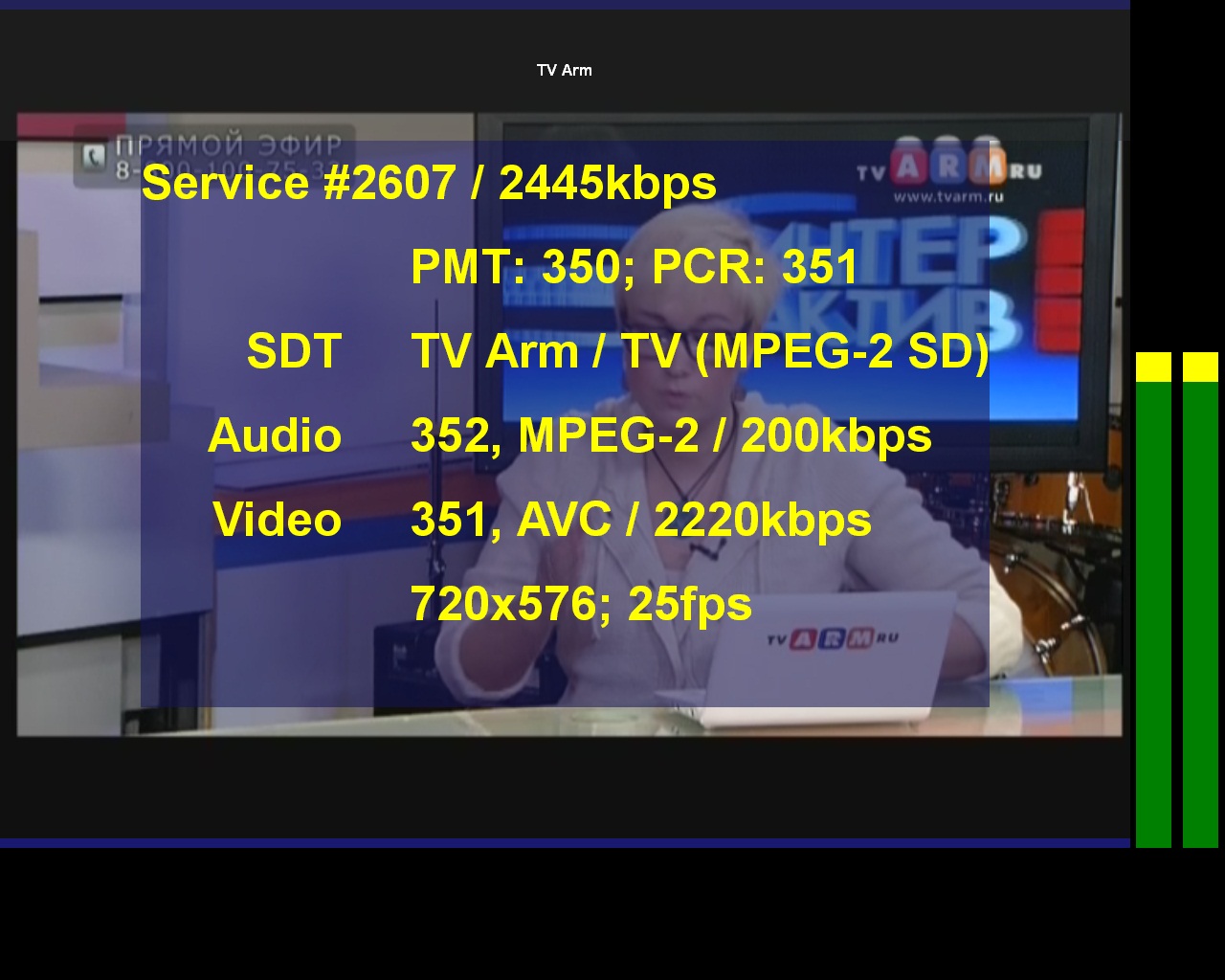

Отображение информации о транспортном потоке поверх видео:

Service number and Service bitrate
PID Program Map Table (PMT)
PID Program Clock Reference (PCR)
PID and audio stream codec of the program
PID and video stream codec of the program
Resolution of video stream and FPS
Aspect Ratio
Bitrate of Video stream
Bitrate of Audio stream
Teletext PID and bitrate
DVB Subtitles PID and bitrate

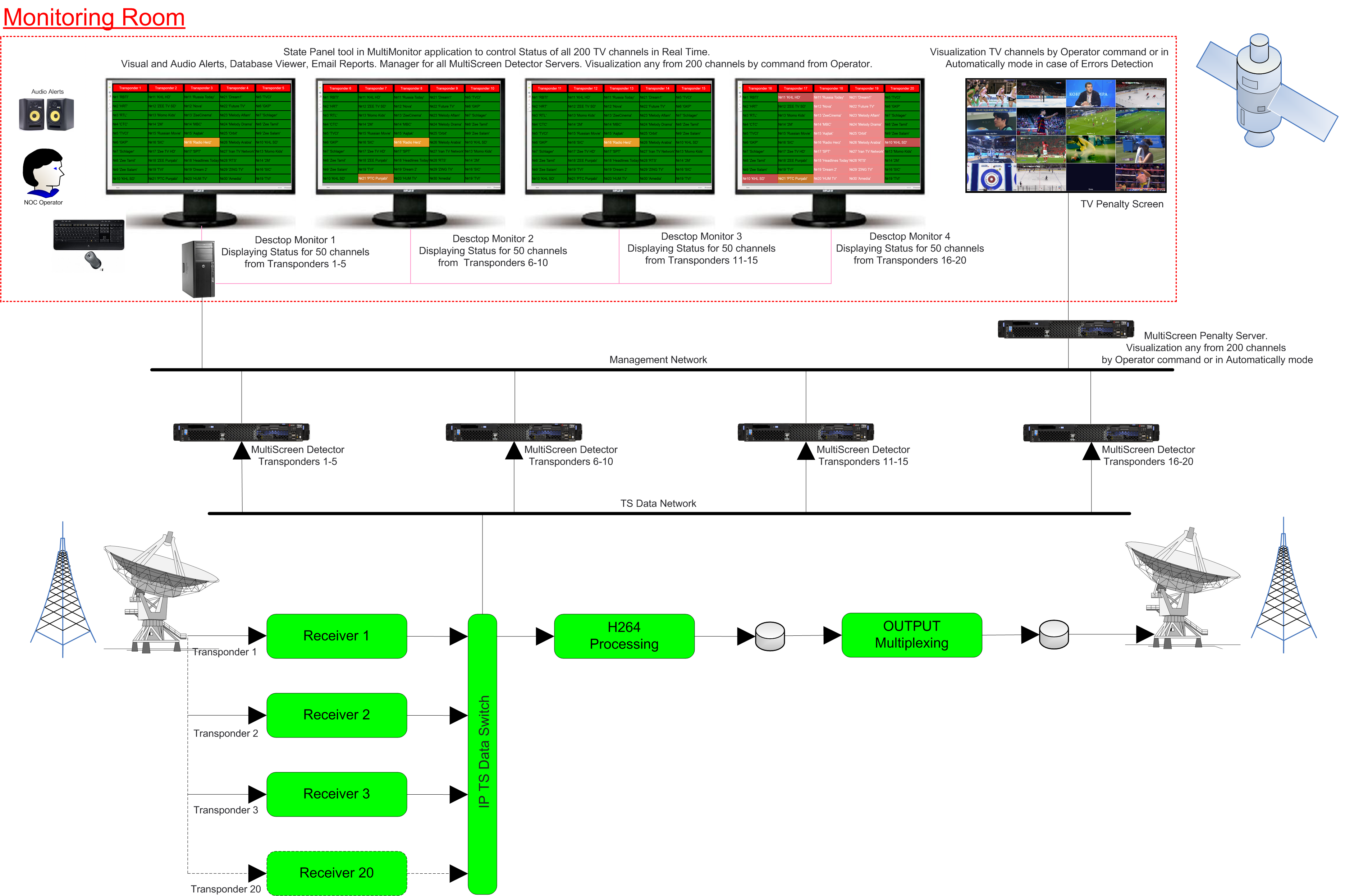

Схема, показывающая пример системы мониторинга транспортных потоков с 20 транспондеров

Бесплатное клиентское приложение MultiMonitor представляет собой интерфейс для работы с базой данных MultiScreen и позволяет контролировать статусы всех параметров на всех удаленных серверах MultiScreen . В некоторых конфигурациях MultiMonitor так же может использоваться для динамического изменения набора каналов, которые визуально контролируются на LCD панелях.

Эта уникальная особенность системы решает проблему контроля большого количества каналов с минимальными затратами. MultiMonitor позволяет контролировать все доступные источники сигналов на удаленных серверах MultiScreen : входы плат ввода/вывода, IP интерфейсы, PAT , PMT и SDT таблицы. Используя специальный набор параметров, встроенный редактор может создавать новые конфигурации отображения выбранных каналов буквально в несколько кликов мышью.

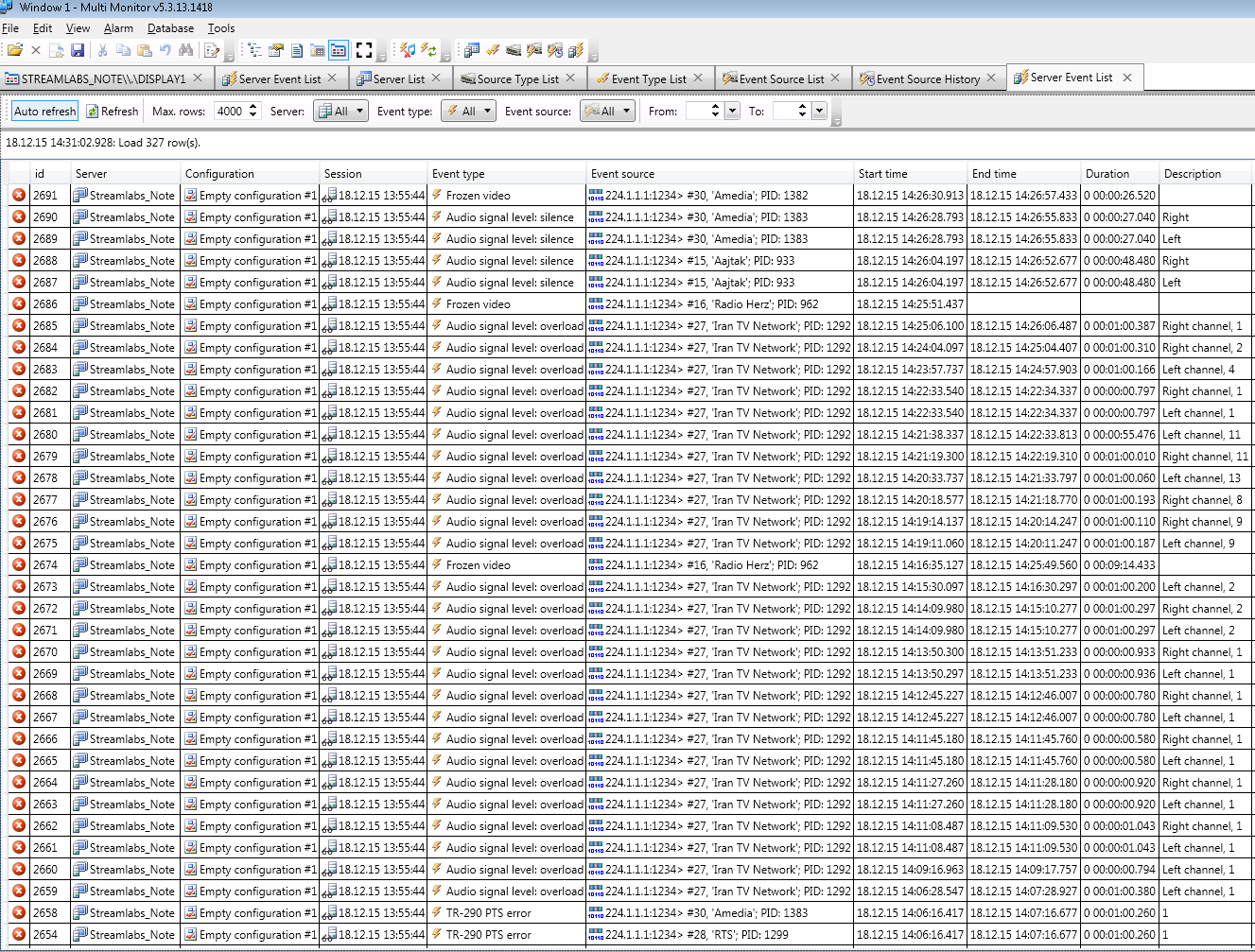

Все события и ошибки со всех MultiScreen сохраняются в базе данных.
