Новый MultiProbe 7.7 с возможностью студийного мониторинга

8 Февраля 2024

Новая версия MultiProbe

Традиционно MultiProbe применяется предприятиями телевизионной отрасли в России и мире для мониторинга качества средств телевизионного вещания, особенно там, где задействован транспортный поток MPEG TS (то есть практически везде). Среди основных достоинств MultiProbe – возможность контролировать качество системно, в разных точках тракта, и комплексно – через механизм виртуальных сервисов, объединяющих сигналы разного типа в единый канал. MultiProbe является программно-аппаратным комплексом и может быть масштабирован для контроля от одного до сотен телевизионных сервисов.

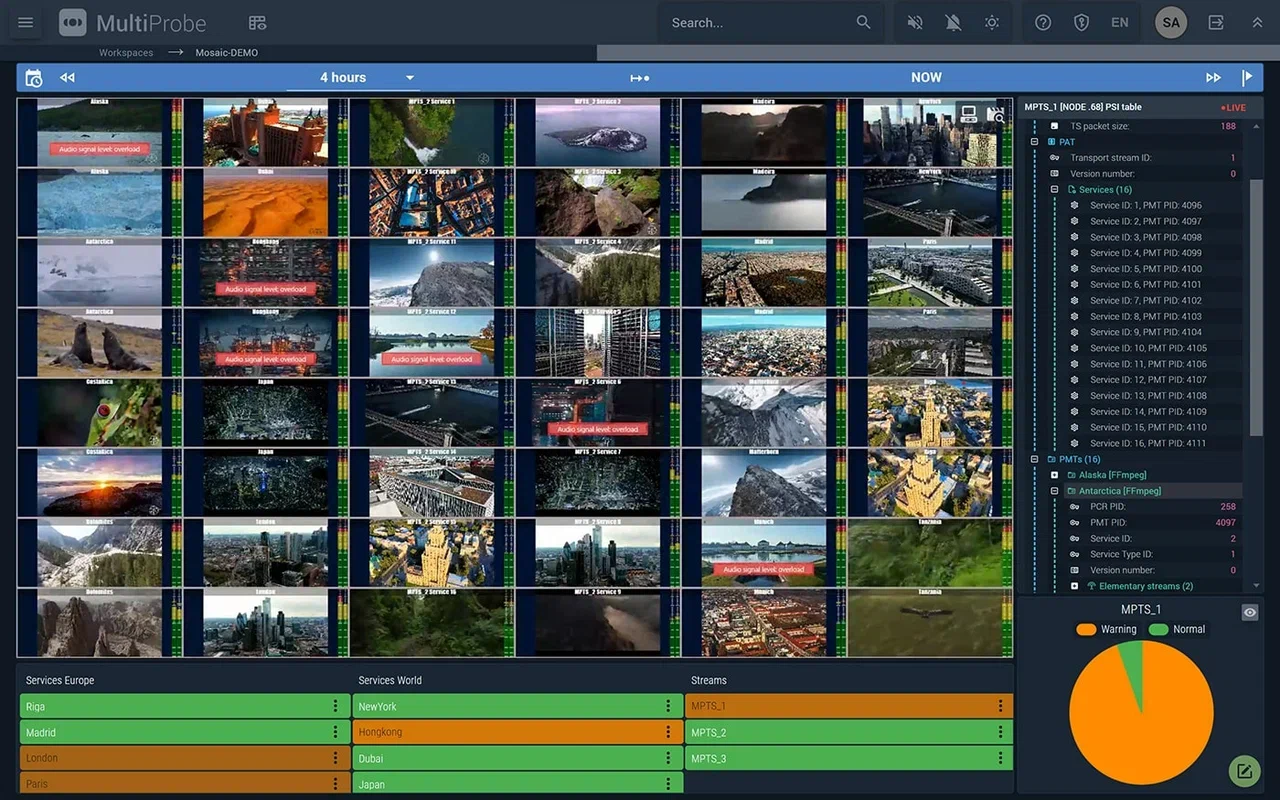

Пример интерфейса нового MultiProbe 7.7
Пример интерфейса нового MultiProbe 7.7

Студийный мониторинг в SMPTE 2110

В новой версии MultiProbe для его нынешних и будущих пользователей появилась возможность студийного мониторинга в экосистеме SMPTE 2110. Таким образом, компания Стрим Лабс вывела свой продукт на сопряженный рынок – производство телевизионных программ в студиях, с применением IP-соединений для телесигналов.

В новой версии MultiProbe способен осуществлять мониторинг некомпрессированного видео (и других типов студийных сигналов) с использованием стандарта SMPTE 2110 (-10, -20, -30, -40). Данный стандарт описывает построение телевизионного производства с использованием IP-протокола для любых типов сигналов, имеющихся в студии: видео, субтитров и так далее. Формирование сигналов при этом производится таким образом, что достигается экономия трафика вплоть до десятка процентов (например, не передаются «невидимые» области изображения, если в этом нет необходимости).

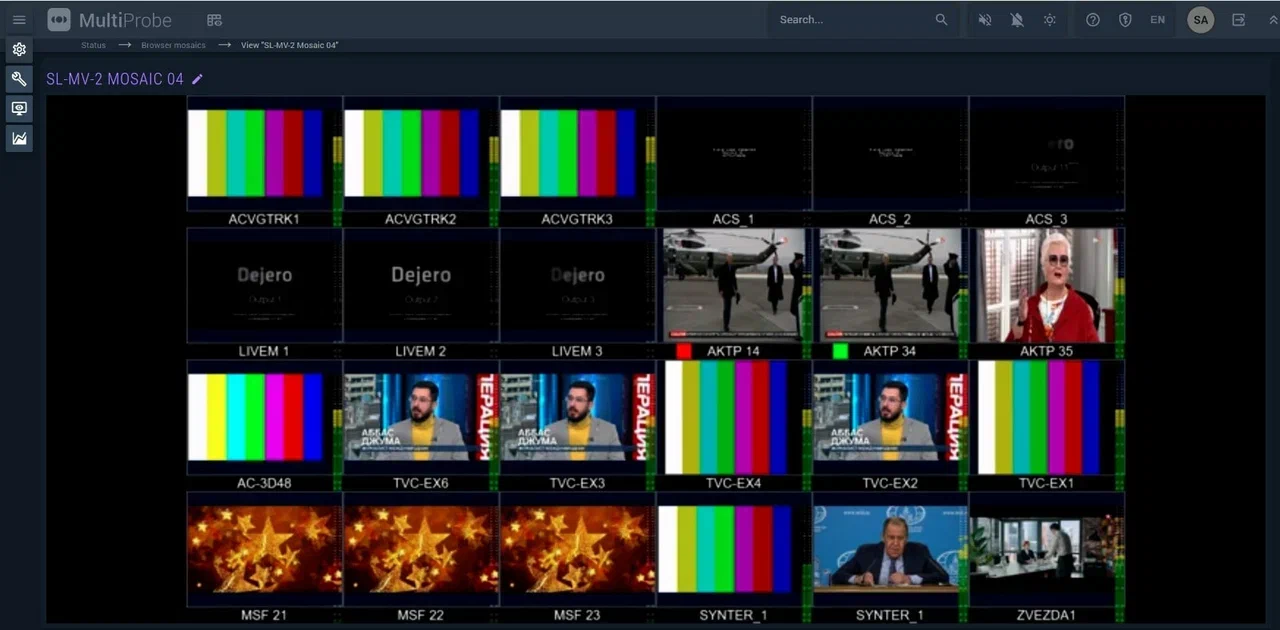

Мозаика студийных сигналов
Мозаика студийных сигналов

Сейчас MultiProbe может выступать не только приемником, но и источником сигнала SMPTE 2110. Версия 7.7 предоставляет возможность сформировать мозаичный экран в виде потока SMPTE 2110 для передачи по IP-сетям. В сформированный поток включается аудиоканал текущего активного окна.

Оркестрация с использованием NMOS

Для конфигурации в экосистеме SMPTE 2110 MultiProbe поддерживает спецификацию NMOS (IS-04 и IS-05), благодаря чему он может быть зарегистрирован как узел NMOS в регистре управляющего устройства студии (например, специализированного пульта или контроллера NMOS). Также и сам MultiProbe использует команды NMOS для того, чтобы выполнить коммутацию сигналов, которые нужно контролировать. При использовании NMOS не возникает необходимости в ручном вводе реквизитов источников сигналов – они становятся «известны» MultiProbe благодаря анонсам NMOS в сети. Пользователю остается только выбрать нужные для мониторинга сигналы непосредственно на мозаичном экране (или через механизм виртуальных сервисов).

Поддержка NMOS делает использование MultiProbe 7.7 простым и легким в любой инсталляции SMPTE 2110, которая может состоять из многих десятков разноформатных потоков.

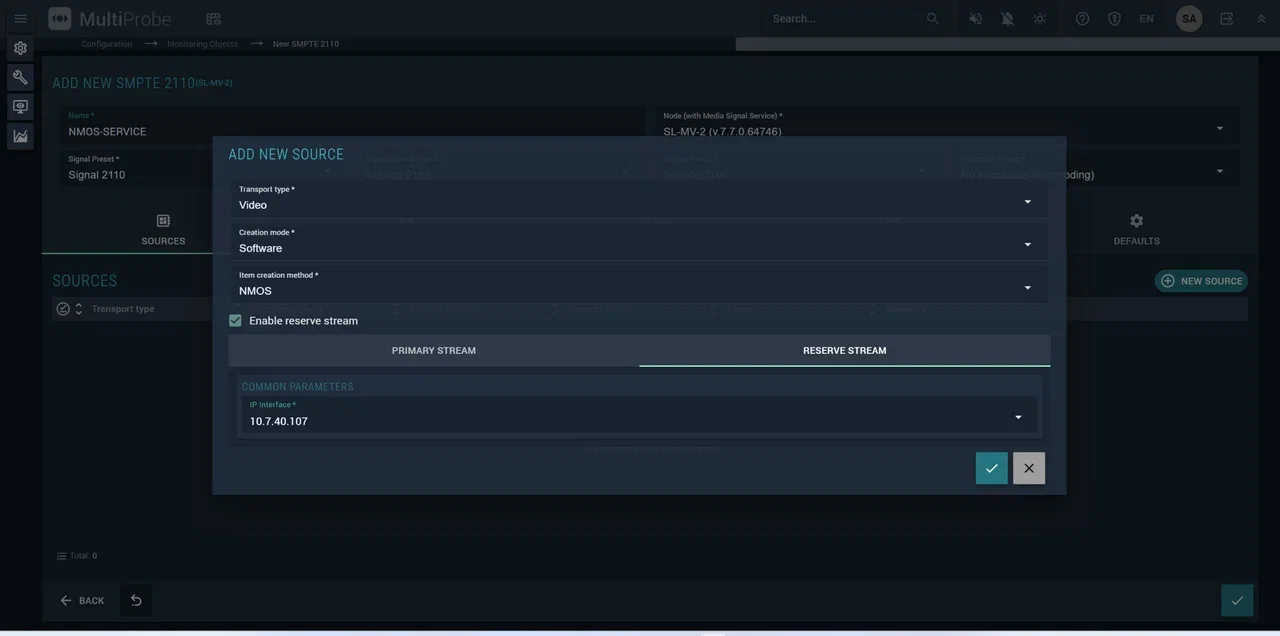

Окно добавления SMPTE 2110 с помощью NMOS
Окно добавления SMPTE 2110 с помощью NMOS

Поддержка UMD TSL для оформления окон дополнительной индикацией

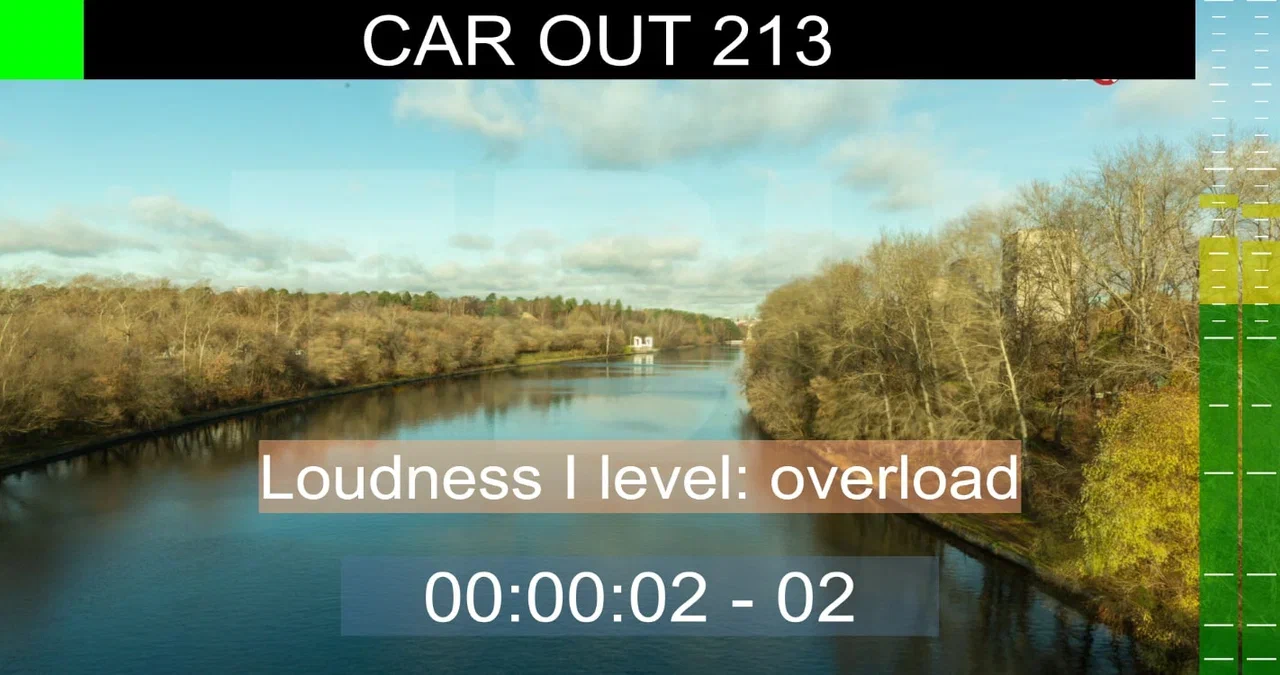

Оформление окна с таймкодом и UMD TSL
Оформление окна с таймкодом и UMD TSL

В новой версии расширены возможности использования типов сигналов – добавлена поддержка Tally в соответствии со спецификацией UMD TSL. Сигналы Tally могут использоваться как в составе интегрированного сигнала HD/UHD-SDI, так и в виде отдельного потока типа SMPTE 2110. Маркеры Tally используются для маркировки окон мониторинга на мозаичном экране, а также есть возможность вывода UMD TEXT.

Резервирование SMPTE 2022–7

Отдельно следует сказать о поддержке стандарта SMPTE 2022–7, который предусматривает возможность резервирования IP-потоков. Такая возможность также реализована в MultiProbe 7.7. Для источников входных видеосигналов можно задать параметры переключения с основного на резервный источник сигнала. Это позволяет использовать MultiProbe в телевизионных комплексах, где предусмотрено резервирование. Такое же резервирование поддерживается в случае, если MultiProbe сам выступает в качестве источника сигналов SMPTE 2110.

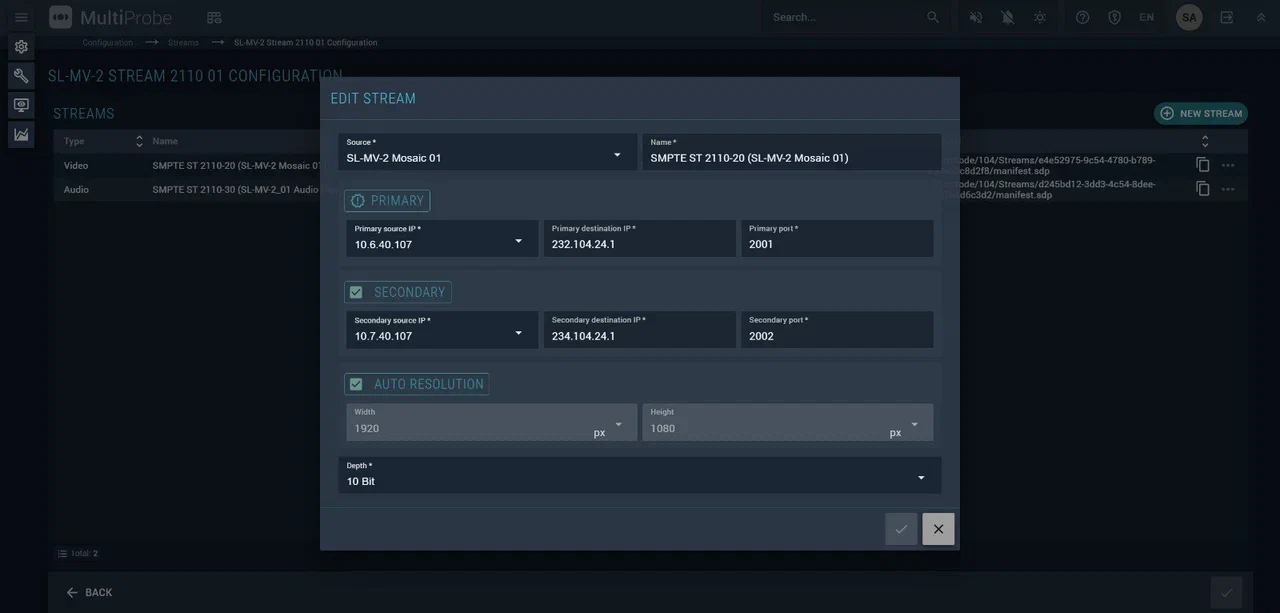

Окно настройки потока с резервированием
Окно настройки потока с резервированием

Новые фичи для работы с виртуальными сервисами и большими системами

В версии MultiProbe 7.7 добавлено несколько возможностей, делающих работу с программой более удобной в случае, если количество узлов мониторинга очень большое или если MultiProbe используется для различных конфигураций в разные моменты времени (например, при съемках спортивных соревнований). К этим возможностям относится фильтрация отключенных объектов. В случае, если какие-то элементы конфигурации необходимо отключить, они могут быть временно исключены из мониторинга, статистики и встроенной подсистемы полицейской записи, а при необходимости легко добавлены обратно.

На экранах статистики появилась возможность показа характеристик доступности для каждого элемента виртуального сервиса в виде диаграммы. Это важно, поскольку в среде SMPTE 2110 каждый из элементов может распространяться отдельно от другого (соответственно доступность будет разной). Также добавлена возможность показывать на графиках максимальное и минимальное значения, что избавляет от необходимости искать эти значения вручную.

Для упрощения мониторинга сложных систем также реализована возможность создания виртуальных сервисов без возможности передачи статуса от объекта к объекту. Следовательно, можно легко блокировать ненужную для мониторинга информацию, которая перегружает статистику (например, разделить мониторинг качества сигналов и мониторинг качества работы технических систем).

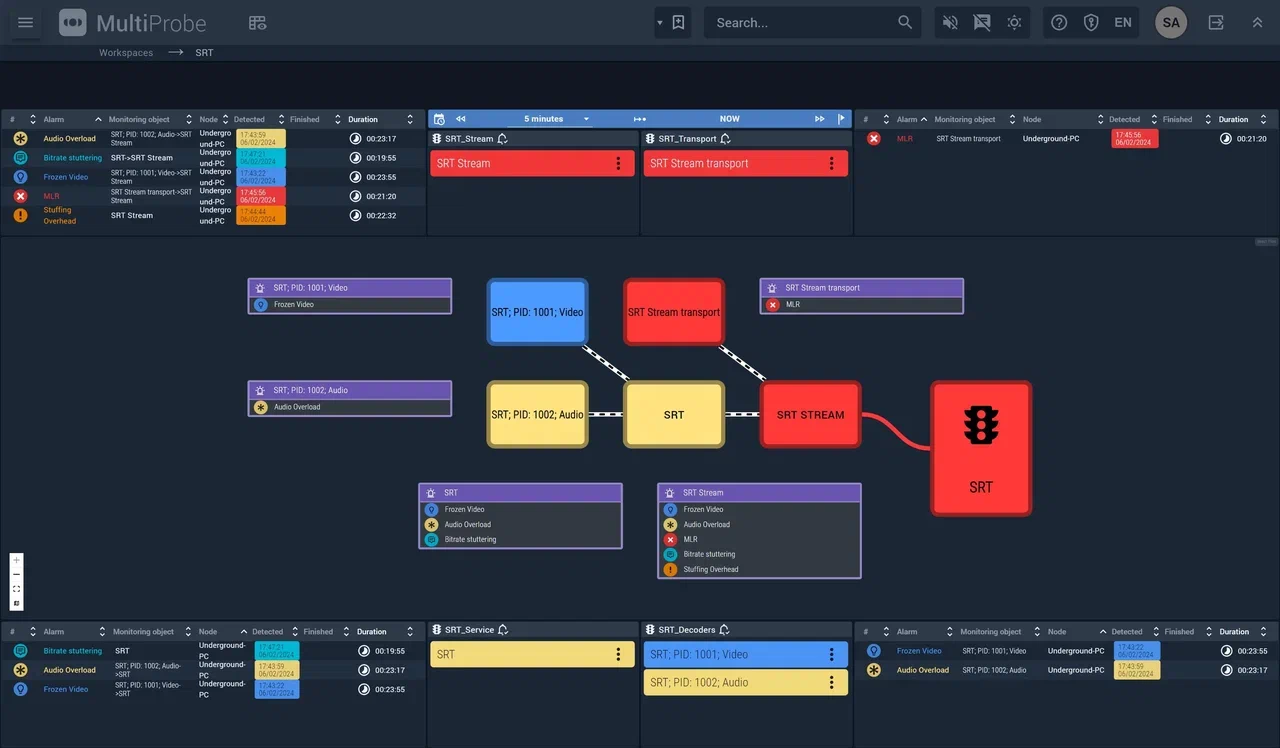

Пример графического оформления графического сервиса
Пример графического оформления графического сервиса

Производительность и низкая задержка

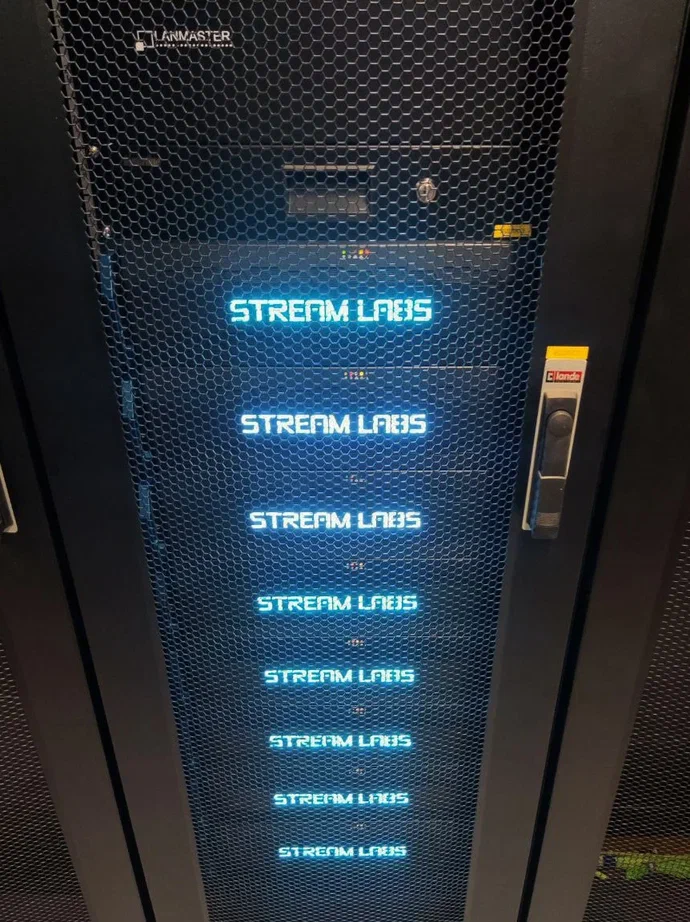

Каждый сервер MultiProbe поддерживает до 32 видеосигналов формата HD, каждому из которых может соответствовать до 5 звуковых каналов плюс каналы Tally, субтитров и т.п. Компания Стрим Лабс гарантирует, что задержка сигнала при визуализации на мозаичном экране не превышает 3 (трех) кадров по отношению к входному сигналу. Каждый сервер поддерживает подключение до 5-и телевизионных панелей для вывода мозаичного экрана, экранов с результатами мониторинга, статистикой и так далее. Серверы могут быть кластеризованы, таким образом количество поддерживаемых каналов практически не ограничено.

ИТОГИ

Полный список изменений:

  • Реализованы все существующие варианты добавления потоков ST 2110;
  • Добавлена поддержка NMOS протокола и спецификаций IS-04, IS-05;
  • Реализована поддержка UMD Tally TSL v3 и v5;
  • Добавлена возможность визуализации Timecode из SDI и 2110;
  • Расширенный мониторинг SCTE-104 в SDI и SMPTE 2110;
  • Cтриминг мозаики 2110;
  • Добавлены измерения Pid scrambled;
  • В Line chart добавлена статистика значений метрик  за период, что дает большую информативность при взгляде на график;
  • Оптимизация UI, исправление ошибок;
  • Добавлены фильтрации по отключенным объектам:

 - в списках объектов мониторинга

 - в редакторе мозаик , что ускоряет работу по созданию мозаик визуализации

 - на странице полицейской записи

  •  Увеличена рабочая область системы, путем оптимизации шрифтов и размера строк интерфейсов, что уменьшает необходимость частого скроллинга и удаления столбцов;
  • Добавлена возможность онлайн отображения коэффициента доступности на цепочке вещания через функциональность виртуального сервиса;
  • Сделаны улучшения в функционале добавления скриптовых объектов. Теперь при добавлении скрипта все измерения добавляются автоматически;
  • В виртуальном сервисе появилась возможность использования соединительных линий без передачи статуса. Теперь можно визуализировать на схеме объекты не передавая статус по цепочке, но показывать их взаимосвязь в тракте.
