Малогабаритный анализатор транспортных потоков TS Analyzer имеет возможность измерять характеристики кабельных и эфирных радиосигналов цифрового телевидения помимо анализа транспортных потоков MPEG TS.
Таким образом у владельцев TS Analyzer имеется возможность контролировать:
- Качество приема эфирных сигналов в различных точках зоны радиопокрытия;
- Качество сигналов на любых участках кабельной сети;
- Качество пассивных и активных радиочастотных трактов: антенн, антенных усилителей, фидеров;
- Качество работы модуляторов кабельного телевидения.

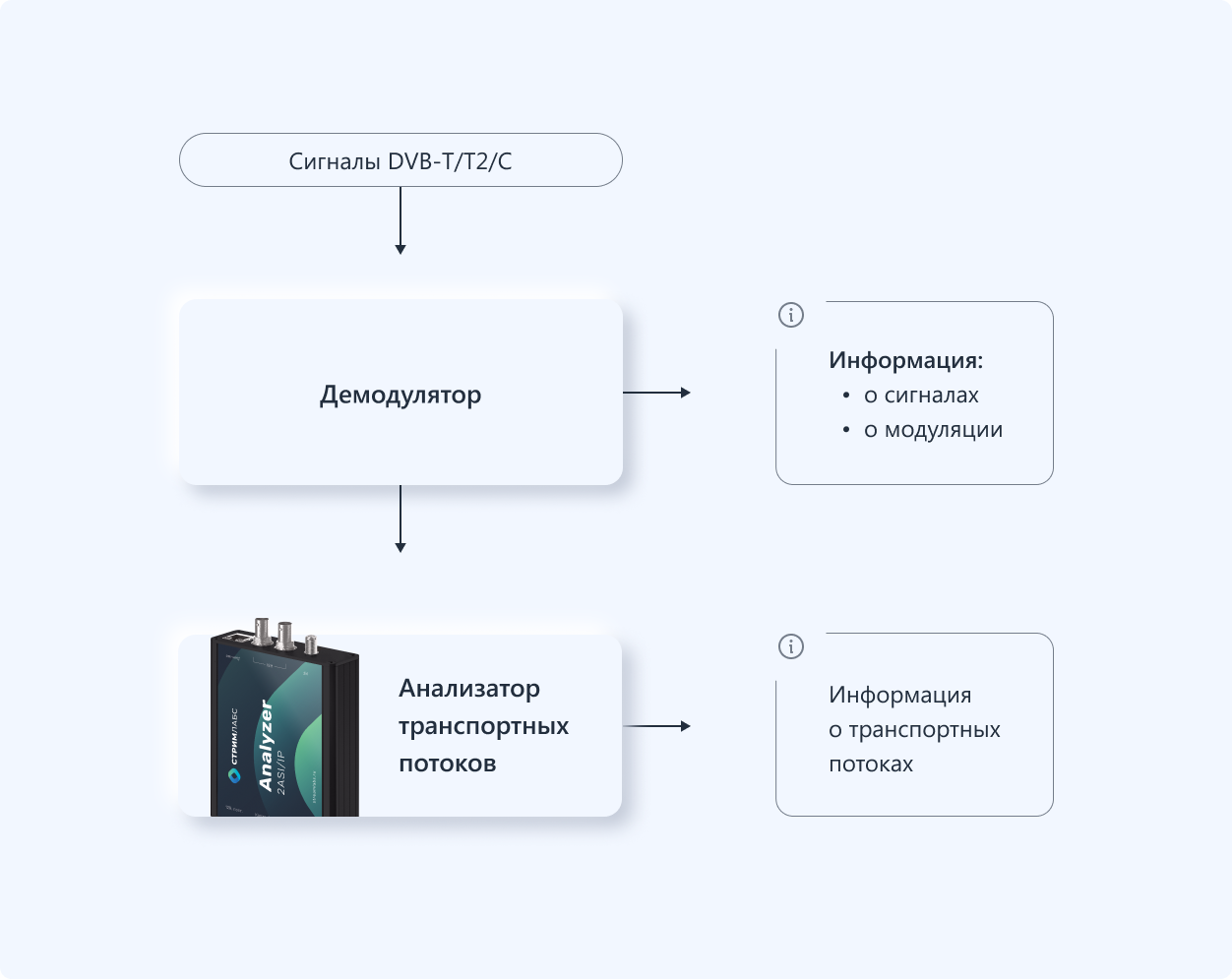

Для реализации этой возможности TS Analyzer имеет RF-разъем и демодулятор, которые позволяют:
- Подавать на анализатор радиосигналы цифрового кабельного и эфирного телевидения без необходимости предварительного усиления;
- Производить измерения сигналов стандартов DVB-T/T2 и DVB-C;
- Производить анализ структуры кадров модуляции;
- Выполнять анализ транспортных потоков, полученных непосредственно с эфира или «кабеля» без дополнительного преобразования в IP.

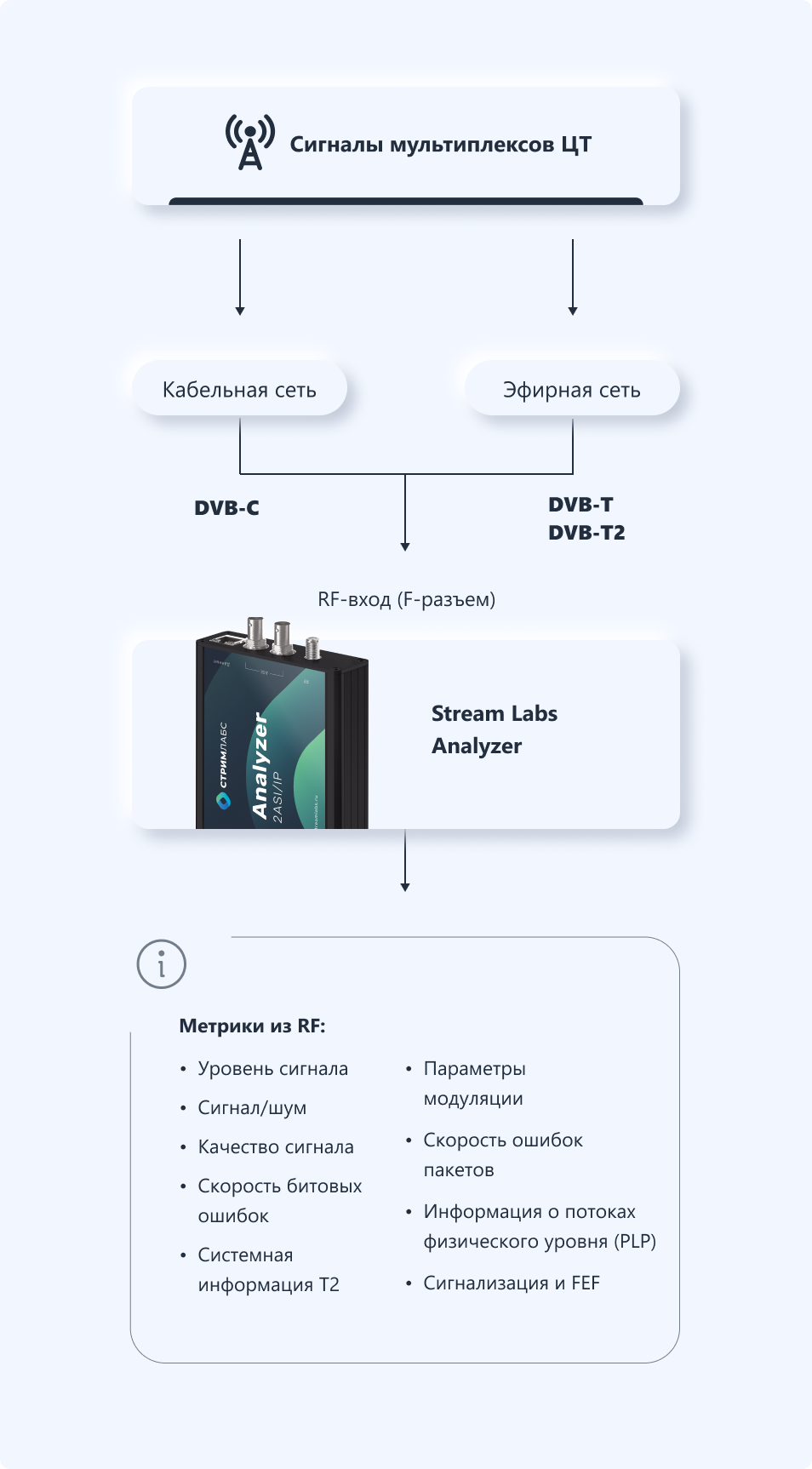

На рисунке показана диаграмма, кратко иллюстрирующая возможности, которые получают пользователи TS Analyzer.
При помощи TS Analyzer возможно измерять следующие характеристики сигналов (список не полный, см. спецификацию устройства):
- Частота и смещение несущей в кГц
- Мощность (RSSI) и уровень сигнала в dBm
- Отношение сигнал/шум в dB
- Скорости ошибок: битовые, пакетов. Битовые ошибки измеряются до и после применения алгоритма коррекции ошибок.
- Полный битрейт транспортного потока

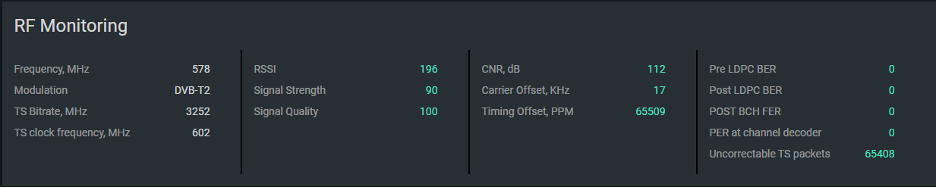

Скриншот интерфейса TS Analyzer с результатами измерений показан на рисунке:
Возможно определять следующие параметры модуляций DVB-T/T2 или DVB-C:
- Версию стандарта модуляции и профиль
- Параметры Т2: идентификаторы сети, системы, ячейки, тип системы.
- Параметры модуляции сигнализации (тип созвездия, инверсии, code rate)
- Параметры модуляции нагрузки (наличие расширения, кол-во несущих, защитный интервал номер образца пилот-сигнала и т.п.)
- Параметры потоков физического уровня (количество PLP, тип созвездия, FEC)
- Наличие внутридиапазонной сигнализации
- Наличие кадров расширения (FEF)

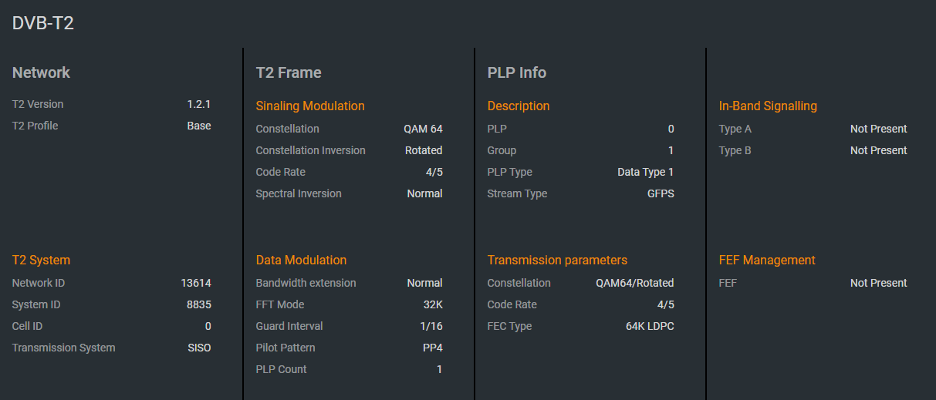

Пример панели с данными о параметрах модуляции приведен на рисунке:

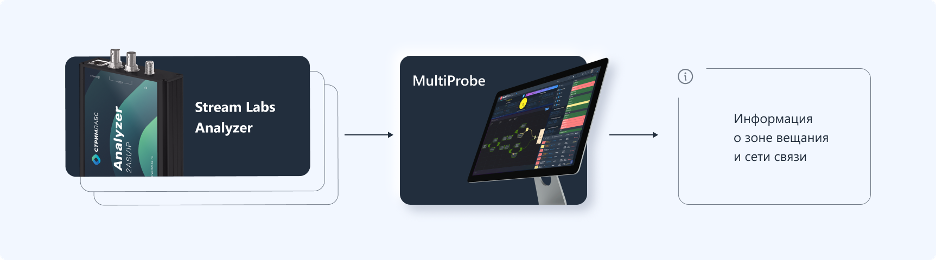

Поскольку TS Analyzer интегрирован в систему мониторинга MultiProbe, он может быть использован для построения сети мониторинга, состоящей из множества устройств TS Analyzer для контроля зон распространения сигналов (зон радиопокрытия) или работы кабельной сети, включая отдельные узлы сети и линии связи. Одним из примеров задач, которые можно реализовать при помощи TS Analyzer, является задача обнаружения зон рассинхронизации на границах одночастотных сетей.
Таким образом, TS Analyzer превратился в универсальный прибор, которым можно проконтролировать все типы сигналов в вещательных сетях и получить максимально полную информацию о состоянии сигналов и сети.
